Освещение покрасочной камеры четырьмя прожекторами СОЮЗ 40 Вт
В покрасочной камере добавлены четыре прожектора СОЮЗ 23-40/1-67 по 40 Вт. По данным проекта, освещённость рабочей зоны после установки увеличилась вдвое. Ниже — четыре фотографии и характеристики оборудования.
Проект реализован на светильниках:
Решение на объекте
Дополнительный свет для рабочей зоны покрасочной камеры

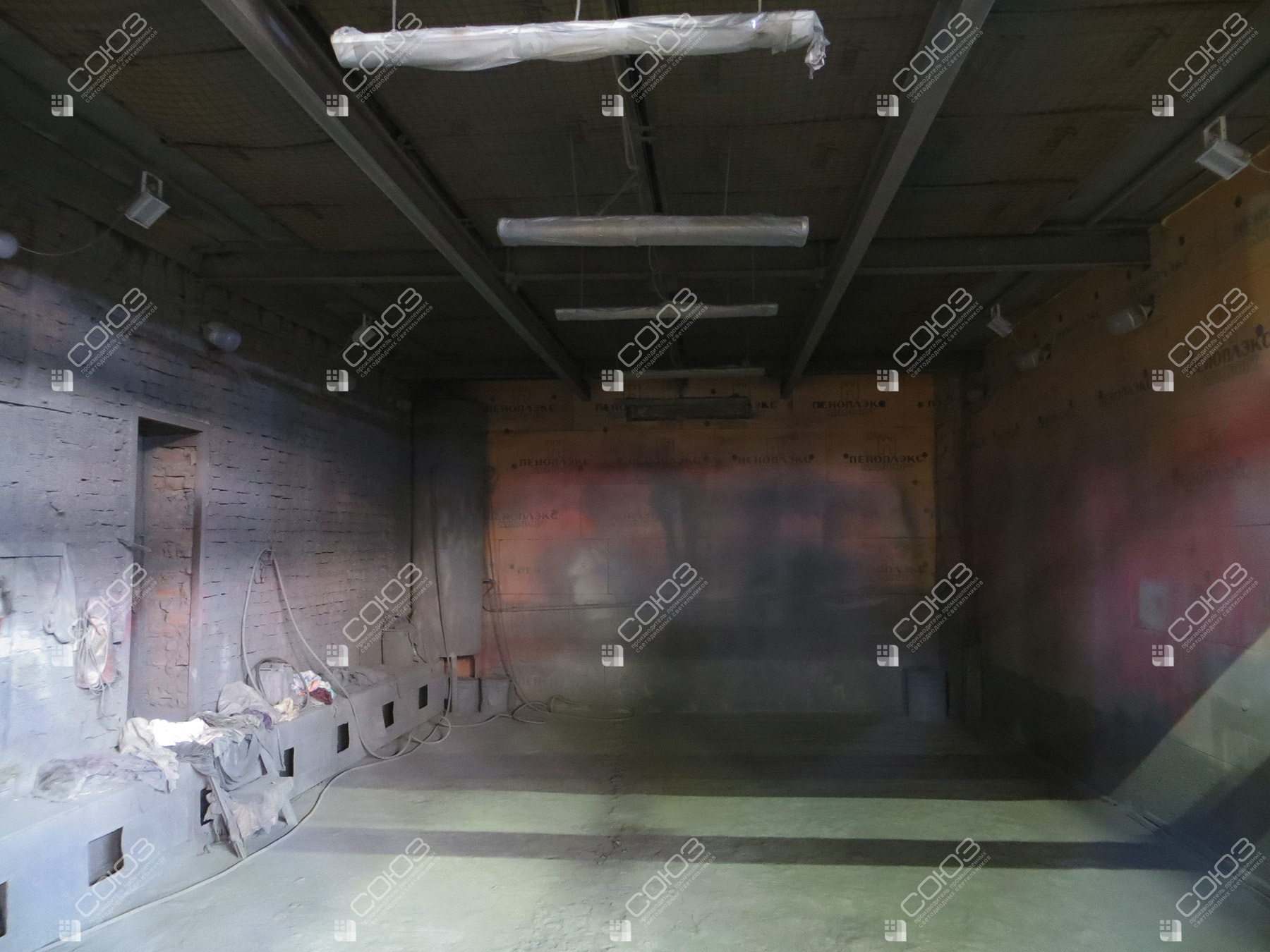

Для усиления освещения в камере установили четыре компактных прожектора с широким распределением света. Каждый прибор потребляет 40 Вт; суммарная мощность добавленного оборудования составляет 160 Вт. Несколько точек размещения позволяют направлять поток на рабочую область с разных сторон, учитывая габариты изделия и тени от его элементов.
В исходном описании объекта отмечено двукратное увеличение освещённости после установки. Это результат, указанный для данного проекта: переносить его на другую камеру без расчёта нельзя. Четыре фотографии помогают оценить компоновку, однако по снимкам невозможно определить значения в люксах или равномерность на всех поверхностях окрашиваемой детали.
Оборудование проекта
СОЮЗ 23-40/1-67 (220В)
Прожектор на поворотной скобе с широким светораспределением без вторичных линз. Питание — 165–275 В AC. Алюминиевый корпус отводит тепло, оптический поликарбонат защищает светодиоды; степень защиты собранного прибора — IP67.
Особенности решения
Четыре источника
Каждый СОЮЗ 23-40/1-67 даёт 6099 лм. Суммарный поток приборов — 24 396 лм; полезная освещённость зависит от расстояний, направлений и отражающих свойств поверхностей.
Широкий свет 120°
Распределение без вторичных линз охватывает ближнюю рабочую область. Положение прожекторов выбирают так, чтобы корпус изделия не перекрывал одновременно основные направления освещения.
Настройка на скобе
Поворотное крепление позволяет направить источник к нужной стороне детали. При настройке учитывают отражения на поверхности, положение работника и доступ для очистки экрана.
Подбор освещения под технологию окраски
Для новой камеры нужны размеры помещения и изделий, схема существующего света и описание технологического процесса. Укажите условия среды, требования к оборудованию и классификацию зоны. Исполнение выбирают по проектной документации: защита IP67 сама по себе не означает взрывозащиту. Комплектацию согласуют с ответственным специалистом с учётом применяемых материалов и условий эксплуатации.
Для сравнения оптики откройте светодиодные прожекторы, а для общего света — освещение цехов. Варианты питания представлены в низковольтном каталоге. Посмотрите участок визуального осмотра деталей и местный свет на сварочном участке. Задачи этих объектов различаются, но каждый пример показывает значение направления потока. При подборе освещения камеры отдельно оценивают рабочие поверхности изделия, цветопередачу, блики и возможность обслуживания приборов. Результат проверяют расчётом и измерениями после монтажа.
Полезные материалы для вашего проекта
Требования к освещённости
В разделе норм освещённости можно уточнить, какие показатели нужны для вашей задачи. Требования определяют по назначению зоны и характеру зрительной работы; фотографии помогают понять размещение, но не заменяют измерения.
Оптика и моделирование
Материал о кривых силы света объясняет отличие широкого и направленного света. Для расчёта выбранного исполнения используйте IES-файлы, учитывая высоту монтажа, направления приборов и затеняющие конструкции.
Документы перед монтажом
Проверьте питание и исполнение по маркировке СОЮЗ, а условия подключения — по техническому паспорту. Это поможет согласовать спецификацию и монтажную схему ещё до поставки оборудования.
Производство и поддержка
На странице производства НПО «СОЮЗ» можно познакомиться с изготовлением и контролем оборудования. Условия пятилетней гарантии доступны отдельно. Для заявки укажите исполнение, питание и способ крепления — это поможет подобрать именно нужную комплектацию.
