Освещение насосной станции светильниками СОЮЗ 36 В
На насосной станции применены СОЮЗ 23-20/1-67 на 36 В AC. Фотографии показывают местный свет над оборудованием, трубопроводами и приборами контроля.
Проект реализован на светильниках:
Решение на объекте
Свет для осмотра насосов и арматуры

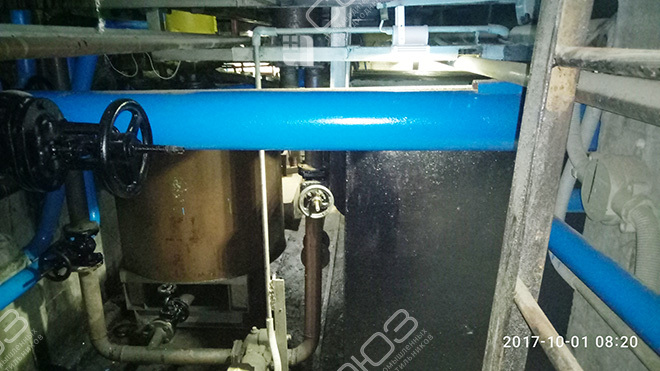

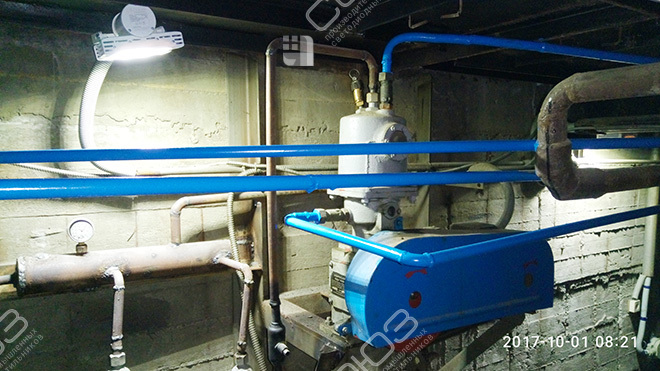

На первом снимке видны насосное оборудование, трубопроводы, манометр и светильник над обслуживаемой зоной. Коммуникации проходят на разных высотах и частично перекрывают друг друга. Здесь важно направить свет к конкретным точкам осмотра: соединениям, арматуре и приборам, с которыми работает сотрудник.

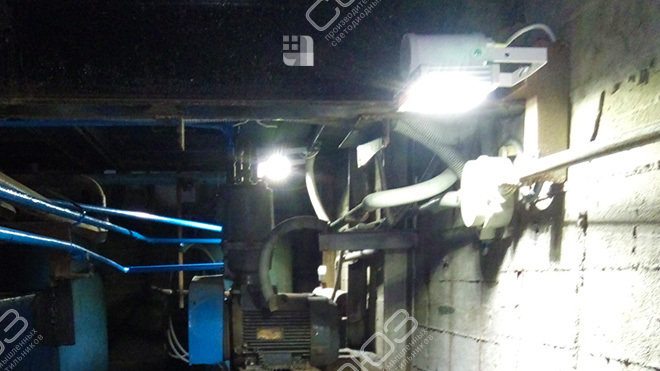

Компактный источник 20 Вт установлен близко к оборудованию, а поворотная скоба помогает выбрать направление. Широкий угол 120° охватывает несколько соседних элементов, но труба перед светильником всё равно может создавать тень. При подготовке похожей схемы учитывают положение человека в проходе: показания прибора должны быть различимы с доступной позиции, а не только при взгляде вплотную. Отдельно проверяют участки под трубами и за корпусами агрегатов.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

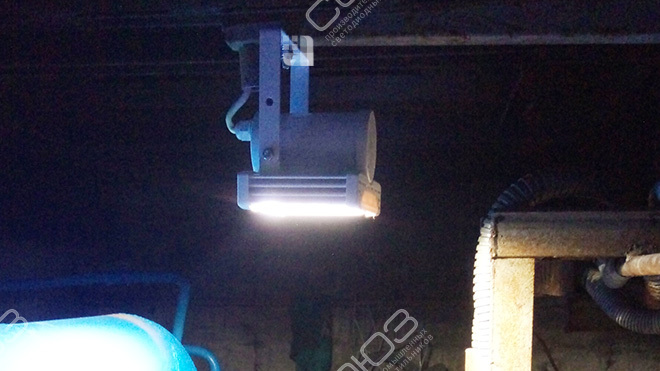

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности света в насосном помещении
Приборы контроля
Манометр и указатели оценивают с точки обычного осмотра. Направление выбирают так, чтобы отражение от стекла не мешало различать шкалу и положение стрелки.
Арматура и соединения
Для обслуживания нужно видеть крепёж и границы узла. Световую точку размещают с учётом труб, которые могут перекрывать поток на близком расстоянии.
Доступ к установке
Светильник не должен закрывать подход к оборудованию. Крепление и экран оставляют доступными для проверки и очистки без демонтажа технологических коммуникаций.
Как подготовить схему освещения насосной
Посмотрите светильники на 36 В, низковольтные модели и промышленные исполнения. Передайте план помещения с насосами, проходами и точками обслуживания. Отметьте приборы, которые читают регулярно, и узлы, к которым подходят с инструментом. Укажите высоты труб и доступные основания для крепления.
Сравнить расположение можно с освещением насосного отделения и промышленной насосной станцией. На разных объектах отличаются напряжение, компоновка и расстояния до рабочих поверхностей. Поэтому пример используют для выбора принципа, а параметры определяют по вашей станции. Фотографии из прохода особенно полезны: они показывают реальные препятствия между сотрудником, светильником и обслуживаемым узлом.
Электрическое исполнение и условия насосной станции
По технический паспорт и маркировку СОЮЗ сверяют рабочее питание 32–42 В переменного тока. Исполнение на 36 В AC нельзя выбирать только по внешнему виду корпуса. Источник, защиту цепи и прокладку кабеля согласуют с электрической схемой станции, учитывая влажность и доступ к соединениям.

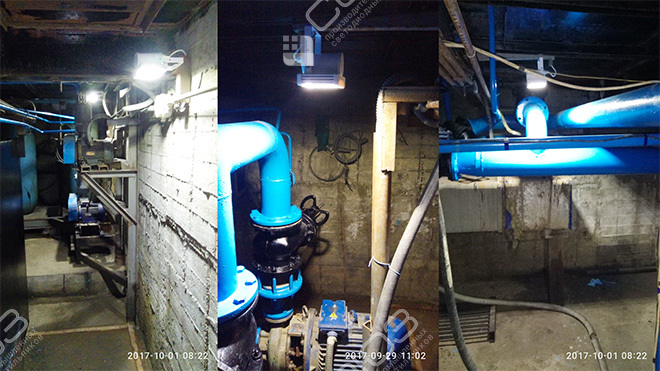

Изучите нормы освещённости, чтобы определить требования к проходам и операциям обслуживания. IES-файлы используют для расчёта, а кривые силы света поясняют широкий характер света 120°. В расчётной модели учитывают крупные трубопроводы и корпуса насосов. IP67 относится к защите оболочки, но не означает устойчивость к любой перекачиваемой среде или её парам. При подборе сообщают состав среды, температуру и способ уборки. После монтажа проверяют видимость шкал, арматуры и соединений по всему маршруту осмотра, включая затенённые нижние участки оборудования.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём освещение для вашей насосной станции
Пришлите схему насосов и трубопроводов, фотографии приборов и данные сети 36 В. Поможем выбрать точки света для проходов, осмотра и обслуживания оборудования.
