Освещение обрабатывающего центра COMAU — СОЮЗ 24 В
В обрабатывающем центре COMAU применён СОЮЗ 23-20/1-67 мощностью 20 Вт, 24 В DC. Одиннадцать фотографий показывают освещение камеры, крепление прибора и деталь на рабочем приспособлении.
Проект реализован на светильниках:
Решение на объекте
Обзор объёмной детали через проём камеры

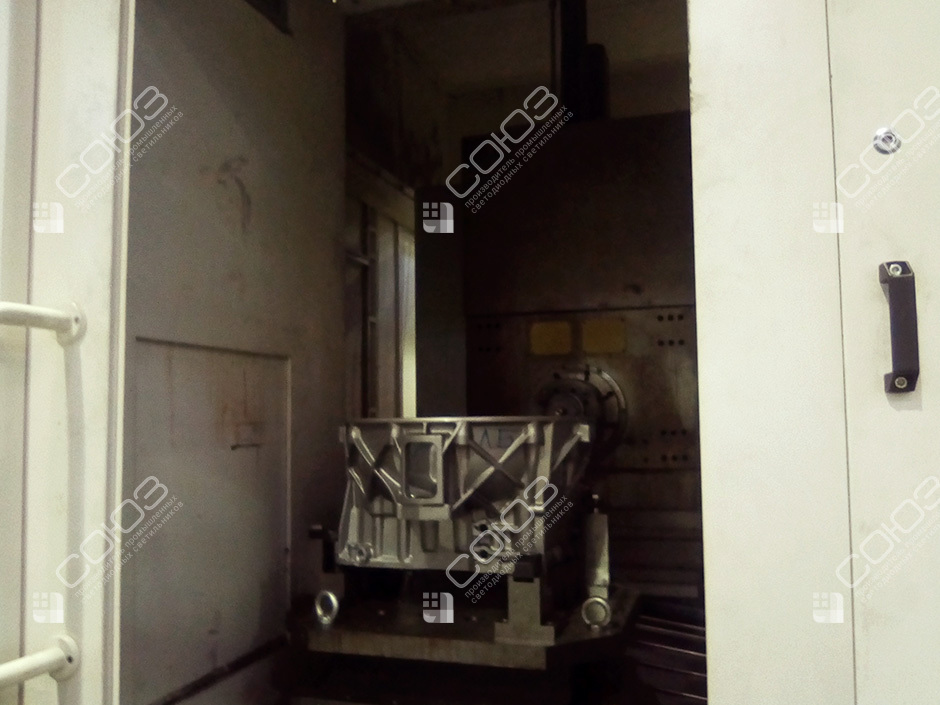

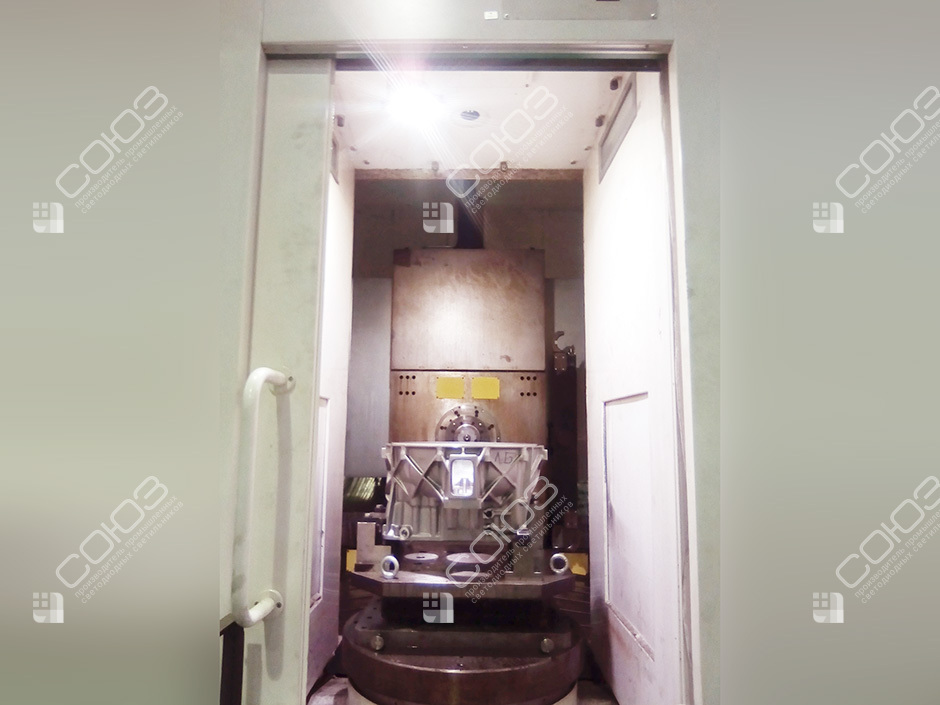

На снимке центра COMAU рабочая область видна через высокий проём: внутри установлена объёмная деталь на приспособлении, а источник света находится вверху. В такой камере недостаточно осветить только основание. Нужно учитывать вертикальные и наклонные поверхности изделия, углубления, выступы и участки рядом с креплением.

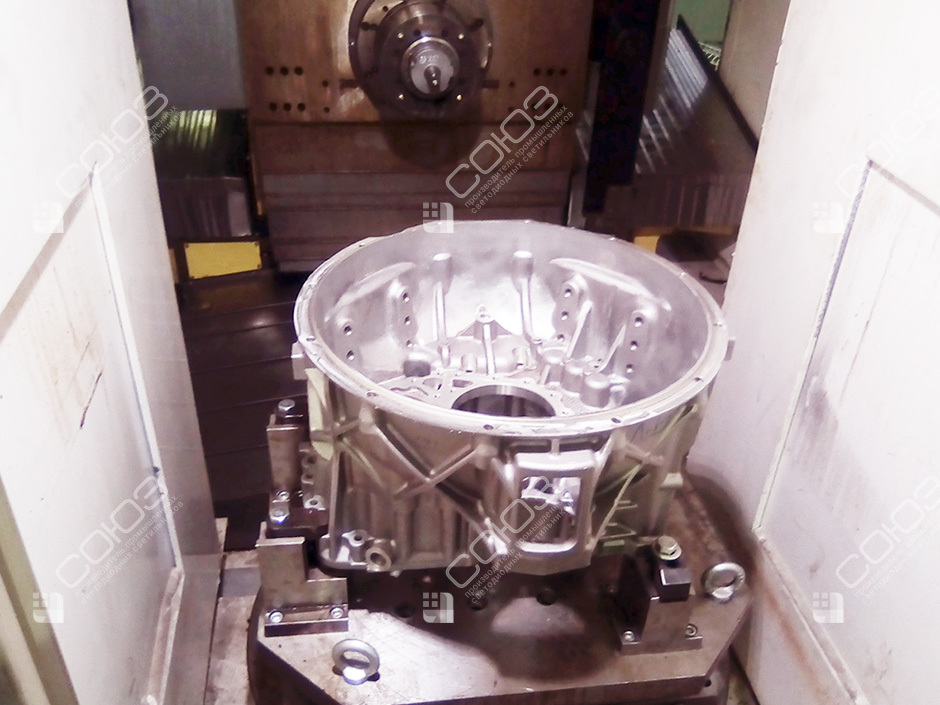

Положение детали относительно источника определяет, какие поверхности получают прямой поток, а какие остаются в собственной тени. Для подбора похожего решения полезно смотреть из того же места, откуда оператор выполняет установку и осмотр. Дополнительно проверяют крайние положения оснастки, если она перемещается в рабочем цикле. Местный свет помогает организовать обзор камеры, при этом число приборов и их расположение выбирают по требуемым поверхностям, а не по объёму корпуса станка или впечатлению от яркости фотографии.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности освещения объёмной заготовки
Вертикальные грани
В расчёте и пробной настройке рассматривают поверхности детали в их действительной ориентации. Горизонтальная плоскость под изделием не описывает весь обзор.
Выступы и полости
Рёбра и углубления создают собственные тени. Нужное направление зависит от места, которое требуется видеть при установке и проверке.
Рамка проёма
Ограждение ограничивает угол наблюдения. Положение источника оценивают снаружи камеры, сохраняя предусмотренный изготовителем доступ к оборудованию.
Какие фотографии помогут подобрать решение
Покажите деталь в приспособлении, камеру целиком и место оператора. Отметьте поверхности, которые трудно рассмотреть, и доступные основания крепления. Для разных семейств деталей полезны отдельные примеры: ребристая отливка и гладкая заготовка могут требовать разных направлений света.
Сравните станочные модели, светильники 24 В и низковольтные исполнения. Полезны центр с оснасткой внутри камеры и вертикальный центр MCFV 1260. Их фотографии помогают сопоставить глубину пространства и доступ к столу. При подключении данной модели соблюдают полярность: красный — «плюс», чёрный — «минус». Защиты от переполюсовки нет; параметры источника питания проверяют заранее.
От геометрии детали к проверке освещения
Нормы освещённости выбирают под выполняемые операции и осмотр. Кривые силы света показывают распределение источника, а IES-файлы позволяют оценить его на заданных поверхностях. В расчёт полезно включать объём детали: без него модель не покажет затенение около выступающих элементов.
Проверьте маркировку СОЮЗ и технический паспорт. Уточните рабочую среду камеры, способ очистки экрана и доступ к скобе. При настройке сравните обзор до и после установки типовой детали. Если требуемая грань остаётся в тени, рассматривают другое направление или расположение источника. Такой подход помогает согласовать свет именно с задачей оператора, не подменяя её повышением общей яркости.
