Освещение рабочей камеры обрабатывающего центра — 24 В

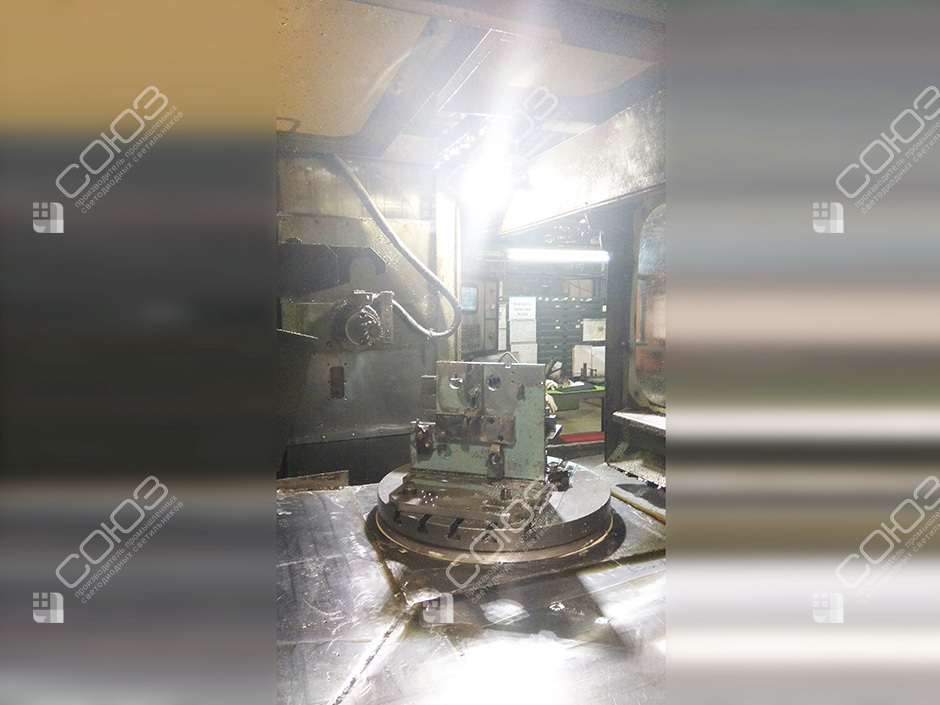

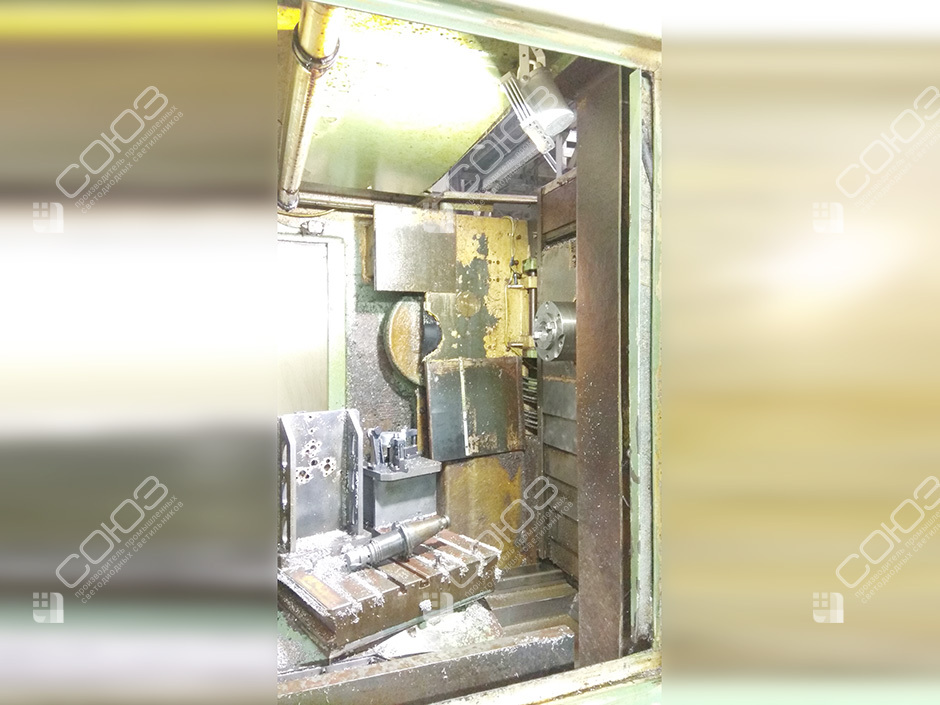

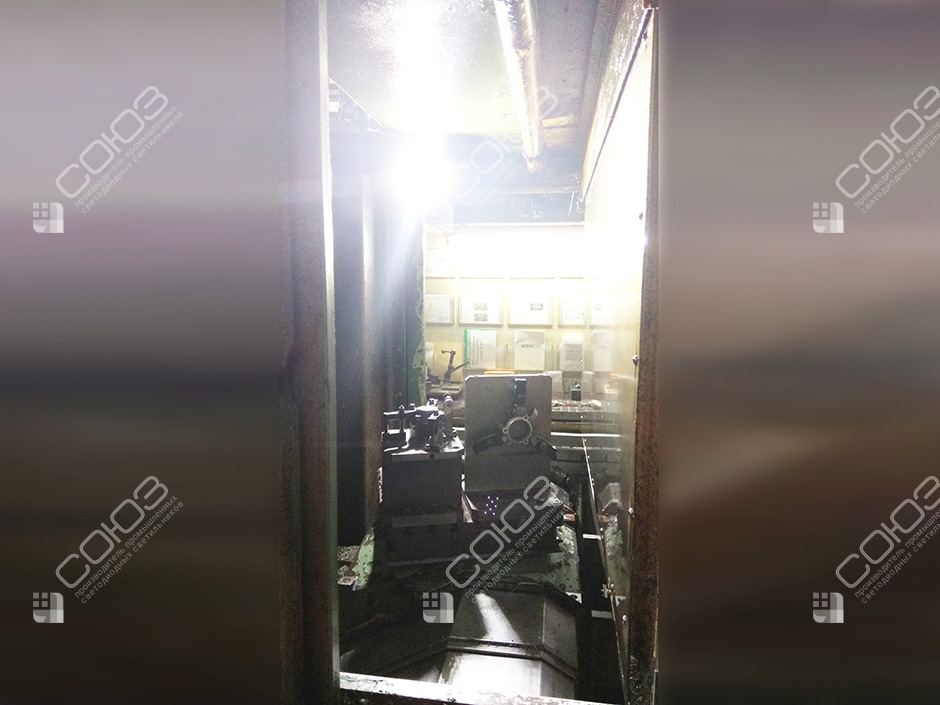

В рабочей камере обрабатывающего центра применён СОЮЗ 23-20/1-67 на 24 В DC. Шесть фотографий показывают светильник под верхней частью корпуса и освещение стола с установленной оснасткой.
Проект реализован на светильниках:
Решение на объекте
Свет внутри камеры, рядом с оснасткой

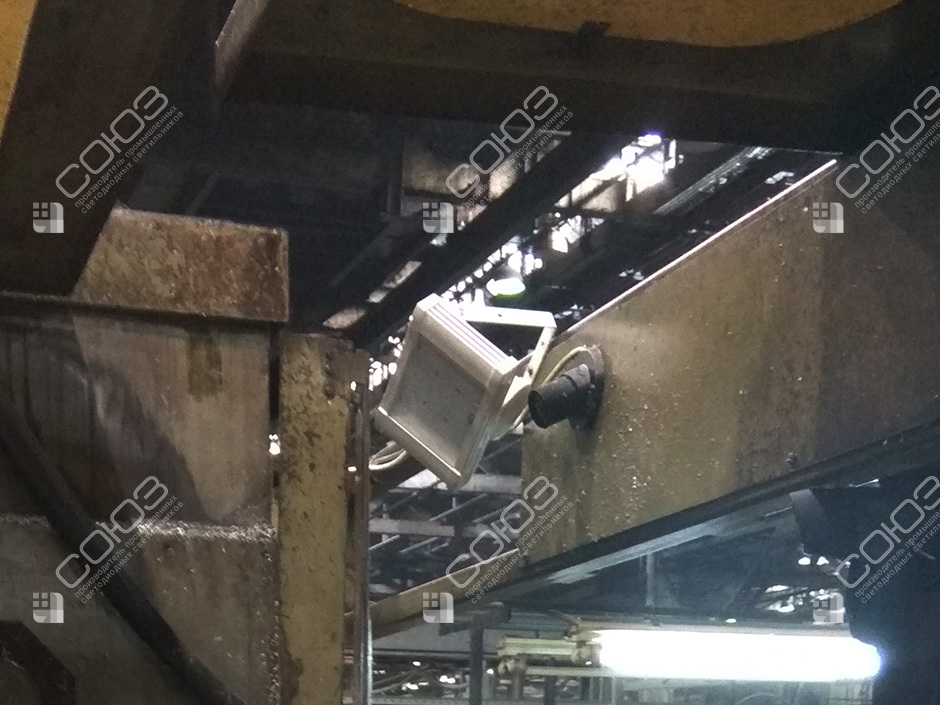

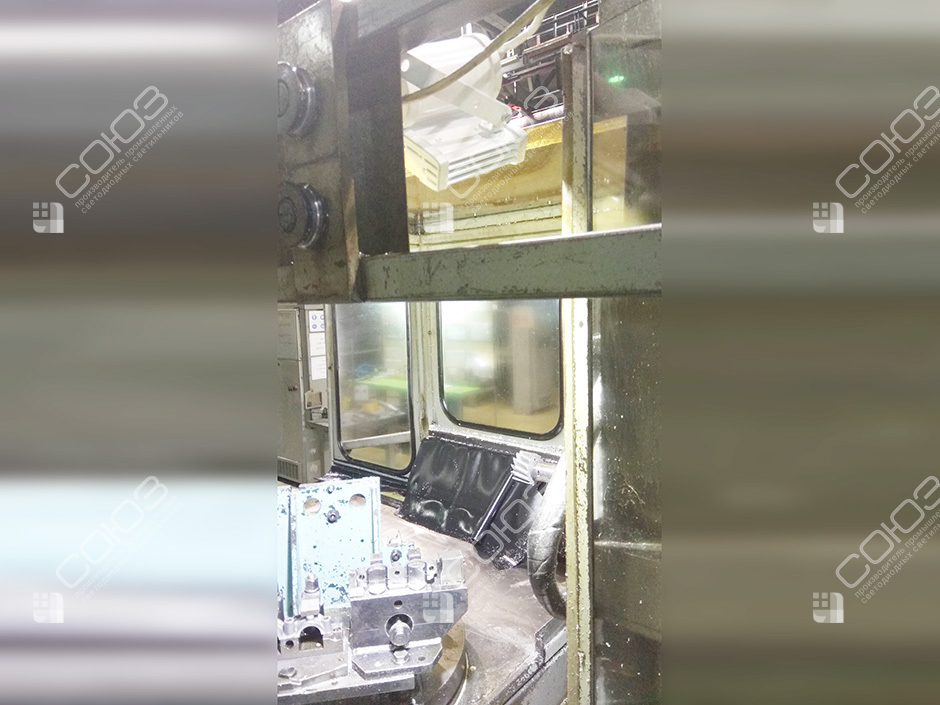

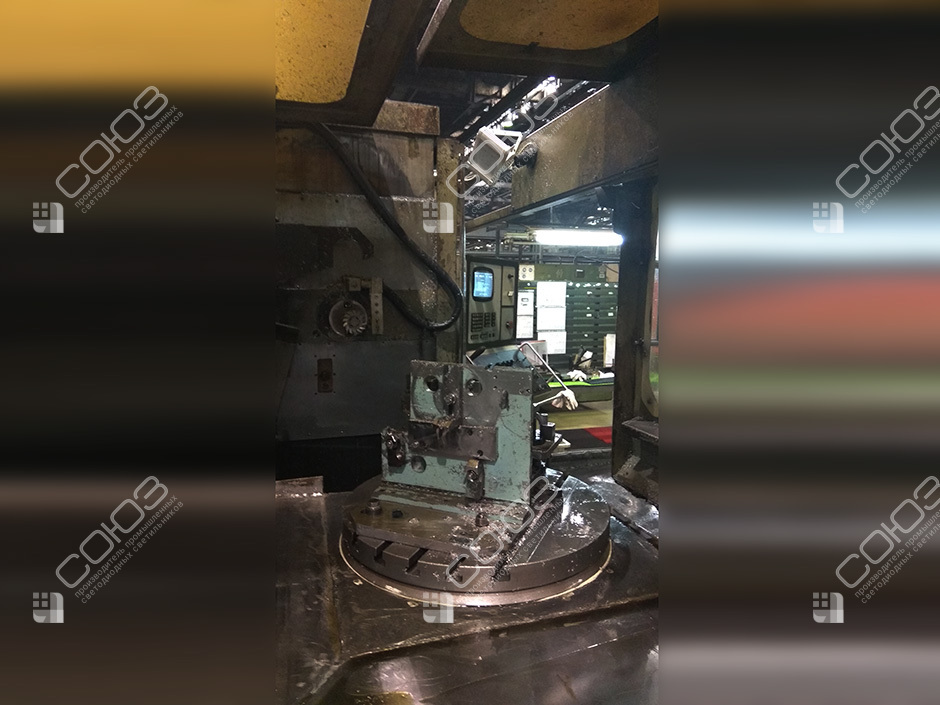

На фотографии рабочей камеры виден светильник сверху, сбоку от механизма обработки. Ниже расположены стол, оснастка и деталь; стенки корпуса ограничивают поступление света из цеха. Местный прибор подаёт поток непосредственно внутрь этой области. Для такого размещения важно оценить не только освещение центра стола, но и поверхности рядом с крепёжными элементами.
Высокая оснастка создаёт собственные тени, а перемещение узлов меняет доступ света. Поэтому подбор начинают с типичной загрузки камеры. Полезно сравнить вид до установки заготовки и после неё, затем рассмотреть положения, используемые при настройке и обслуживании. Компактная поворотная модель позволяет направить поток к рабочему месту, но крепление должно оставаться вне зон перемещения и не затруднять штатный доступ. Порядок открытия защитных элементов определяется документацией самого станка.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Освещение камеры с установленной деталью
Тени от оснастки
Проверяют участок за зажимами и высокими деталями. Свет над столом может не попадать на боковую поверхность, которую нужно осматривать.
Блики внутри корпуса
Стены камеры и обработанный металл отражают поток по-разному. Направление оценивают с места наблюдения, а не только со стороны открытого проёма.
Загрязнение экрана
Стружка и технологическая среда требуют продуманного обслуживания. Доступ к очистке предусматривают до выбора окончательной точки крепления.
Подбор света для закрытого рабочего пространства
Нужны размеры камеры, фото с обычной заготовкой и схема характерных перемещений. Укажите материал детали, видимые затенённые участки и доступные основания. Параметры питания и воздействие технологической жидкости передайте отдельно: низкое напряжение не определяет химическую стойкость оборудования.
Изучите станочные светильники, исполнения на 24 В и низковольтные модели. Сравните камеру DECKEL MAHO и рабочую зону центра COMAU. Такие примеры полезны для выбора направления и проверки обзора через проём. У светильника этого проекта соблюдают полярность: красный провод — «плюс», чёрный — «минус». Защита от переполюсовки не предусмотрена.
Как проверить решение до окончательной фиксации
Нормы освещённости подбирают для конкретных операций внутри камеры. IES-файлы помогают оценить распределение на столе; кривые силы света поясняют охват угла 120°. В расчёте следует учитывать оснастку и корпус: свободная горизонтальная плоскость не отражает всех условий реального станка.
Проверьте маркировку СОЮЗ и технический паспорт. При пробном размещении сравните видимость детали с разных рабочих позиций, возможность загрузки и доступ к обслуживанию. IP67 относится к защите корпуса от пыли и воды; совместимость с применяемой жидкостью уточняют отдельно. После согласования полезно сохранить фотографию положения скобы, чтобы восстановить направление при обслуживании.
