Освещение обрабатывающего центра в Одессе — СОЮЗ 24 В
В проекте обрабатывающего центра в Одессе применён СОЮЗ 23-20/1-67 на 24 В постоянного тока. Шесть фотографий показывают местный свет у оборудования, рабочего стола и механизмов обработки.
Проект реализован на светильниках:
Решение на объекте
Местный свет для рабочего стола крупного станка

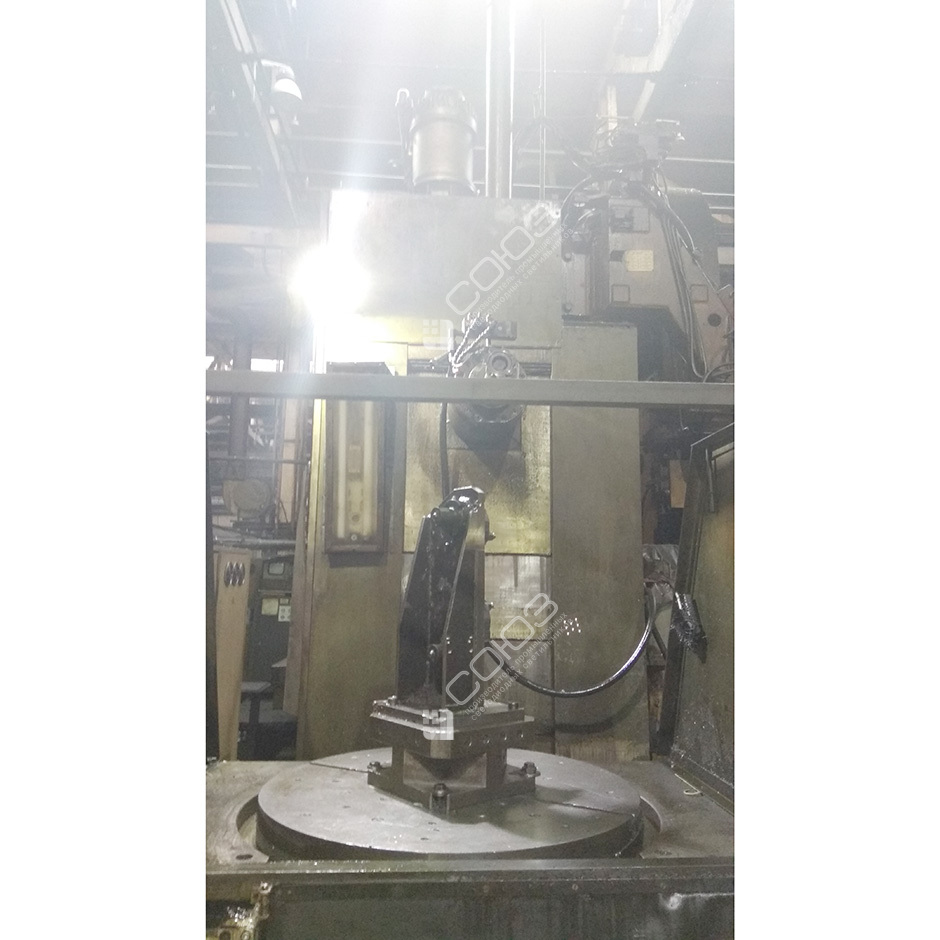

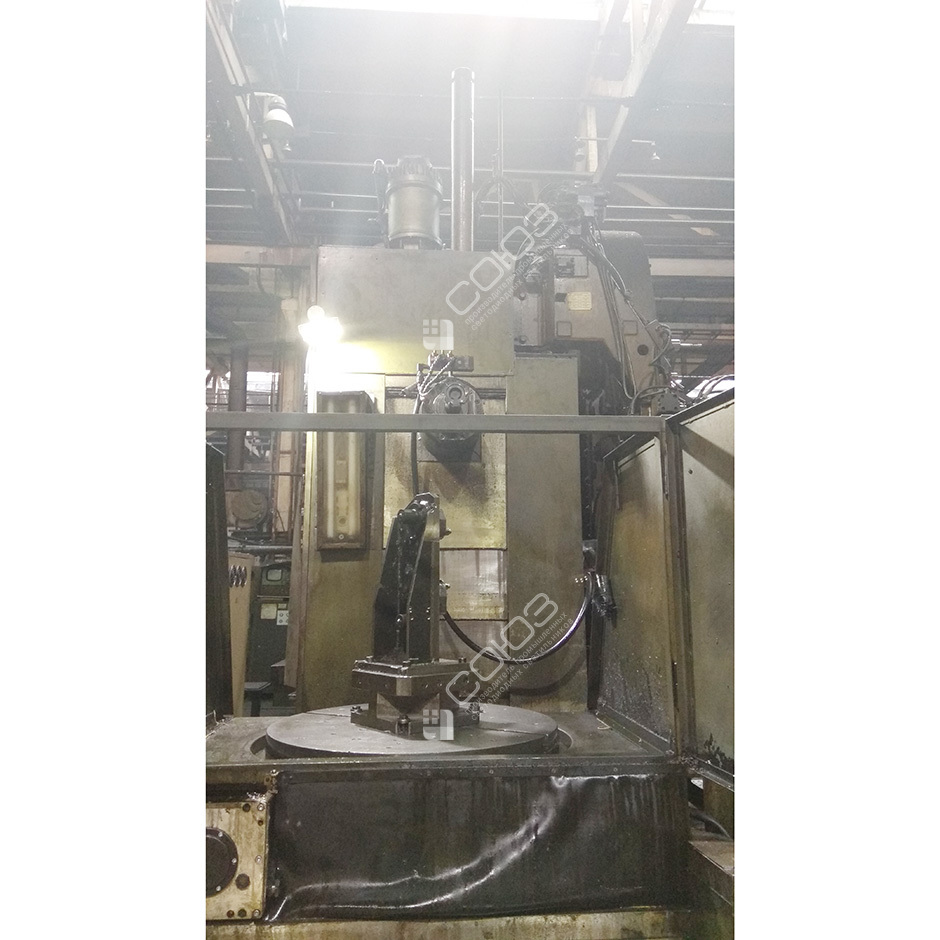

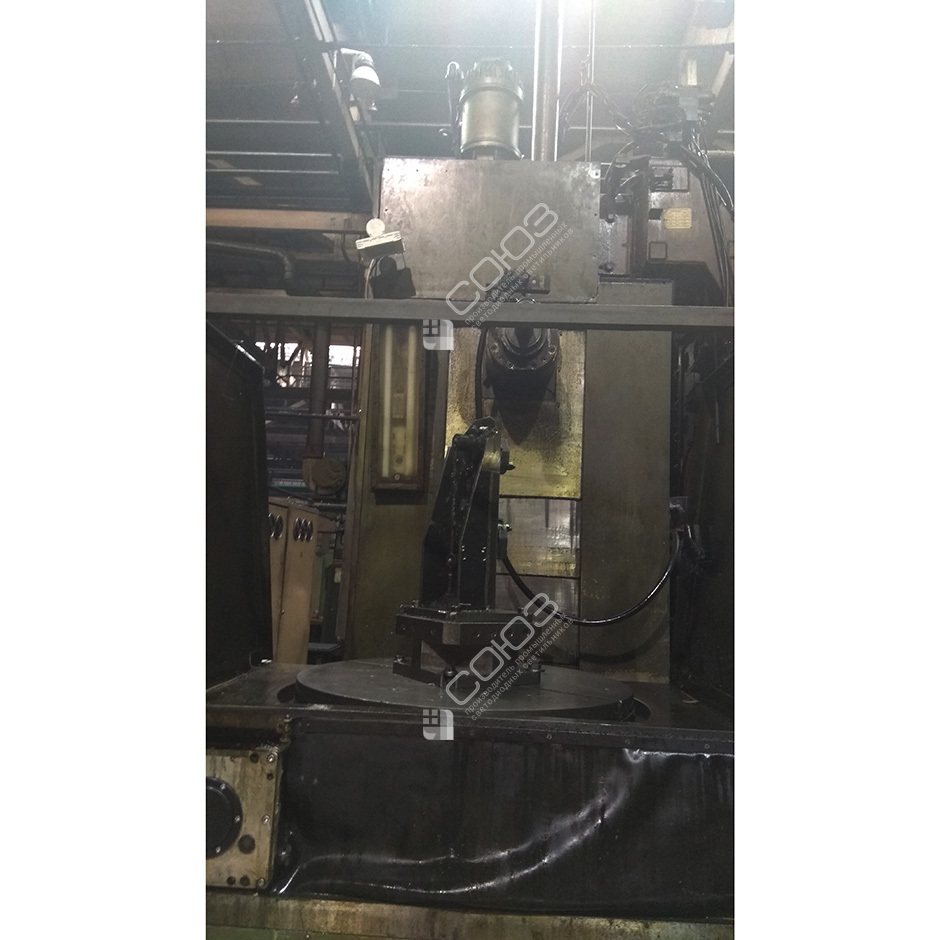

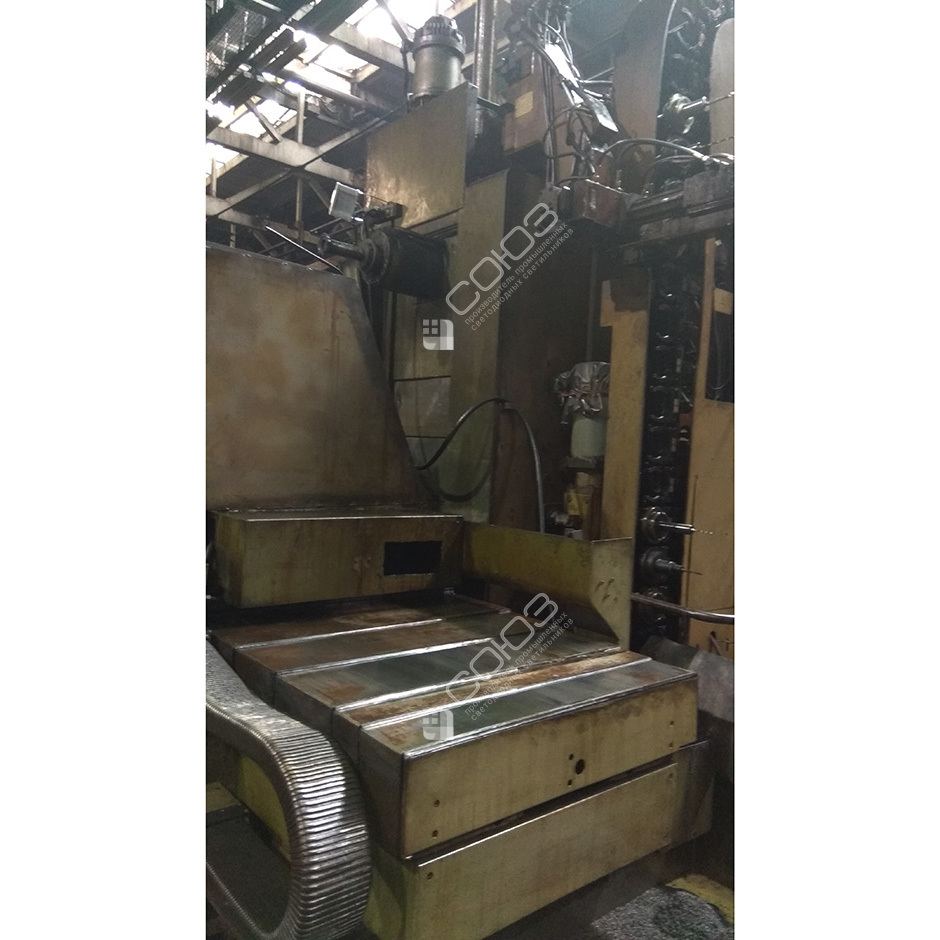

На фотографиях объекта в Одессе видны массивные части обрабатывающего центра, рабочий стол и коммуникации около механизмов. Светильник расположен рядом с оборудованием. Для такой компоновки важно подать свет к месту установки детали: верхние части станка и оснастка способны перекрывать поток потолочных приборов. Освещённый проход перед станком ещё не означает, что рабочая поверхность видна столь же хорошо.

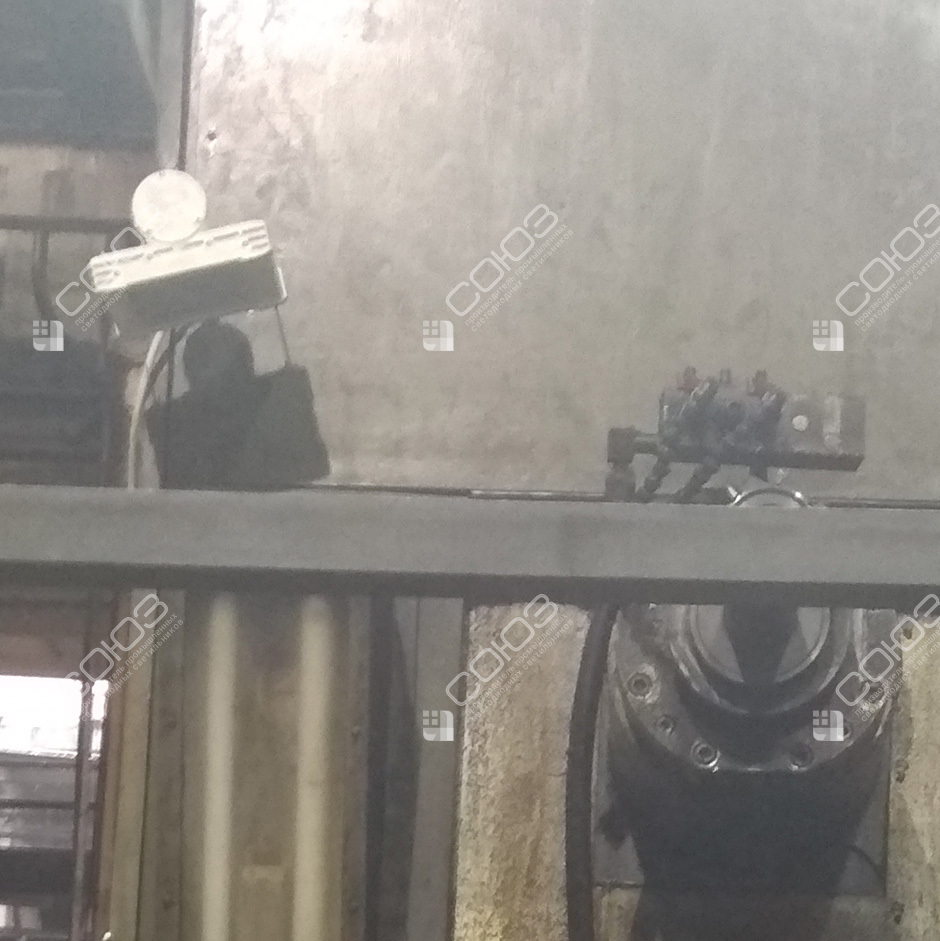

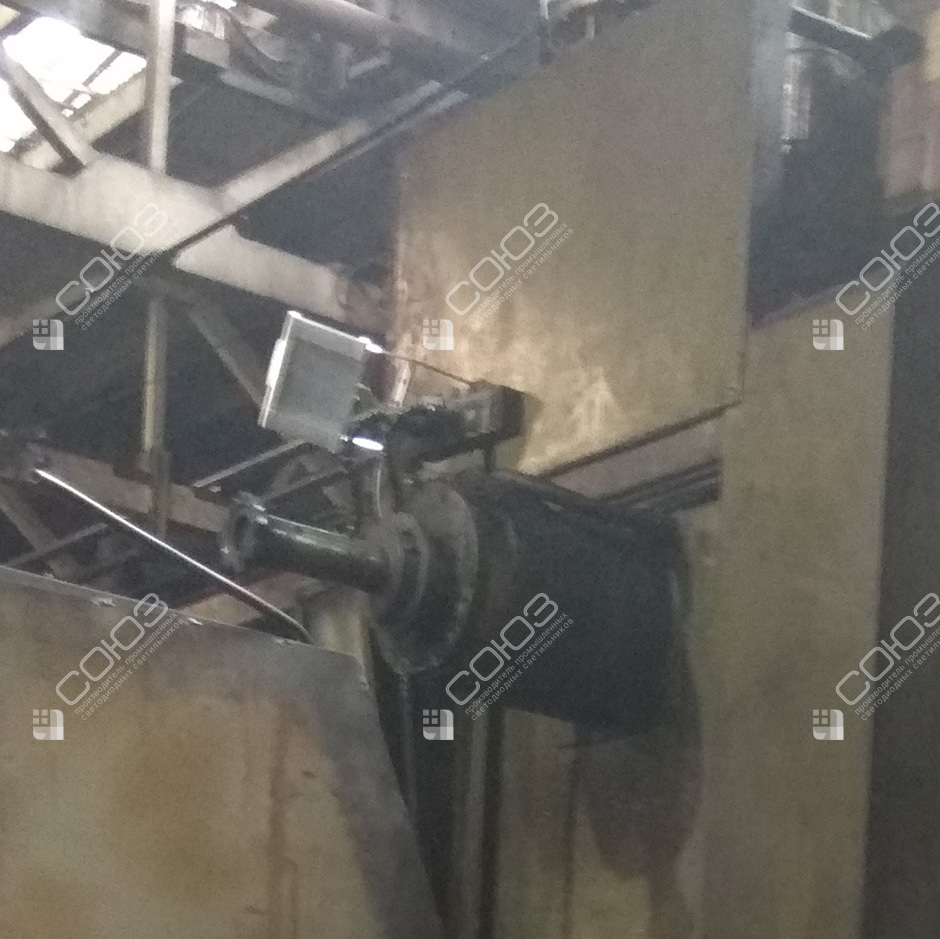

При подборе местного света рассматривают несколько этапов: установку заготовки, её закрепление, настройку и осмотр после операции. Положение деталей и инструментов меняется, поэтому одной проверки на пустом столе недостаточно. Компактный прибор на поворотной скобе позволяет выбирать направление в пределах доступного места. Точку фиксации согласуют с движениями узлов и доступом к ним; кабель не должен становиться препятствием при обычном обслуживании станка.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три стороны задачи на этом объекте
Площадь стола
Свет нужен в области размещения заготовки и крепёжной оснастки. Учитывают крупные детали, которые могут закрывать часть потока от выбранной точки.
Близость механизмов
Крепление располагают вне рабочих перемещений. Проверяют свободное пространство при характерных положениях узлов, а не только при остановленном станке.
Взгляд оператора
Направление оценивают со стороны загрузки и настройки. Отражения от стола и детали могут отличаться при изменении положения наблюдателя.
Как подобрать свет для другого обрабатывающего центра
Подготовьте фотографии рабочего стола с типичной заготовкой и общий вид оборудования. Укажите размеры доступного места, направление загрузки, точку наблюдения и параметры цепи местного освещения. Для центра со сменной оснасткой полезно показать несколько наиболее частых вариантов установки деталей.
Сравните станочные светильники, исполнения на 24 В и низковольтный каталог. Дополнительные примеры — вертикальный центр MCFV 1260 и обрабатывающий центр COMAU. Их рабочие камеры устроены по-разному, поэтому фотографии помогают поставить вопросы к собственной компоновке. Для модели этого проекта нужен постоянный ток: красный провод — «плюс», чёрный — «минус», защиты от переполюсовки нет.
Документы для согласования рабочего места
Уточните нормы освещённости для выполняемых операций, затем используйте IES-файлы в расчёте. Материал про кривые силы света объясняет, почему широкий угол не устраняет тень за высокой оснасткой: лучу всё равно нужен открытый путь к поверхности. Высоту и положение препятствий задают отдельно.
Сверьте маркировку СОЮЗ и технический паспорт, включая питание и допустимые условия эксплуатации. Если в рабочей области применяют технологическую жидкость, её воздействие согласуют отдельно от степени IP67. После выбора точки монтажа предусматривают доступ к экрану для очистки и возможность вернуть согласованное направление света после обслуживания.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём местный свет для вашего рабочего стола
Отправьте фото оборудования с заготовкой, размеры рабочей области и сведения о питании. Поможем выбрать исполнение и расположение светильника для настройки и обслуживания.
