Освещение территории фабрики прожектором СОЮЗ 420 Вт

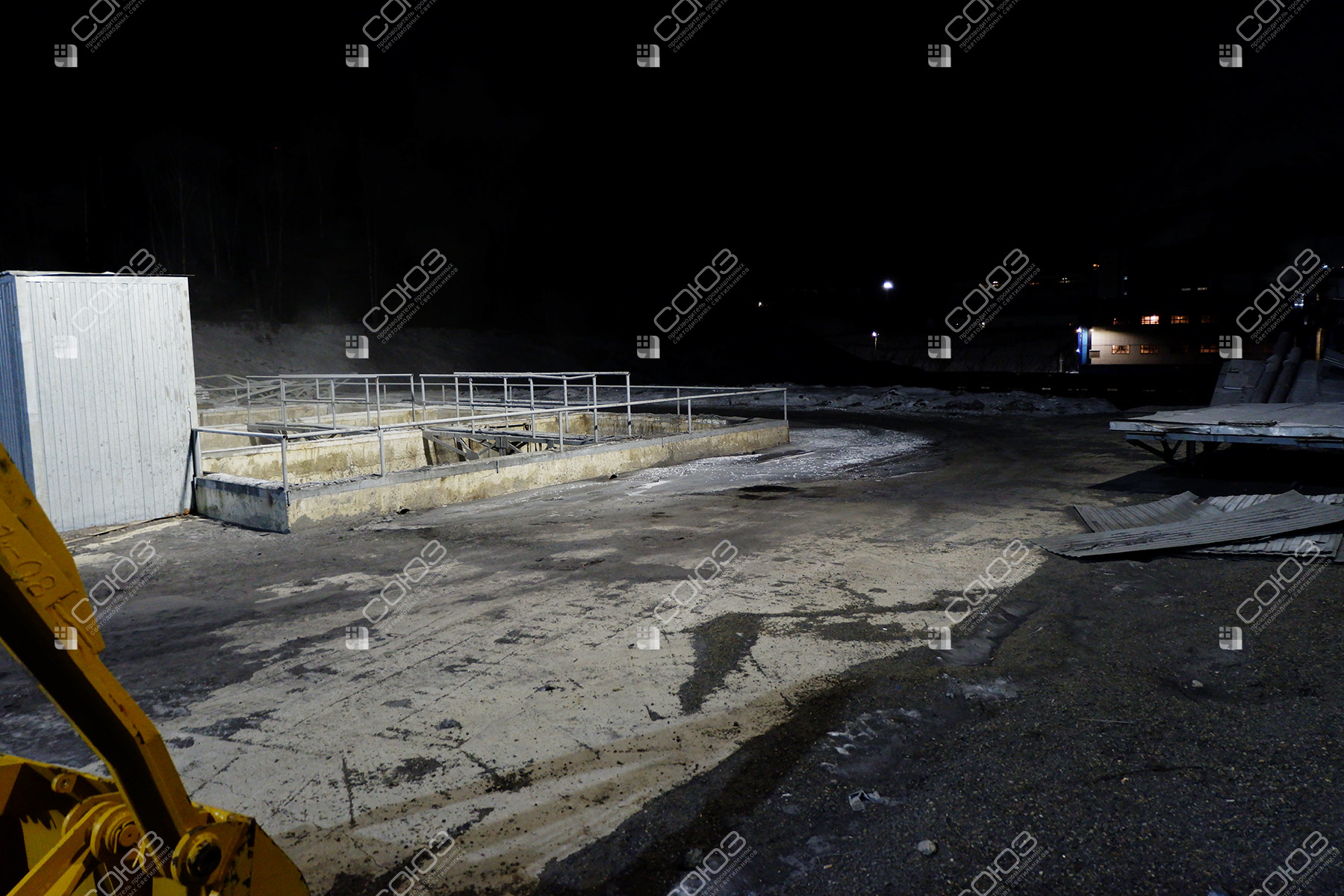

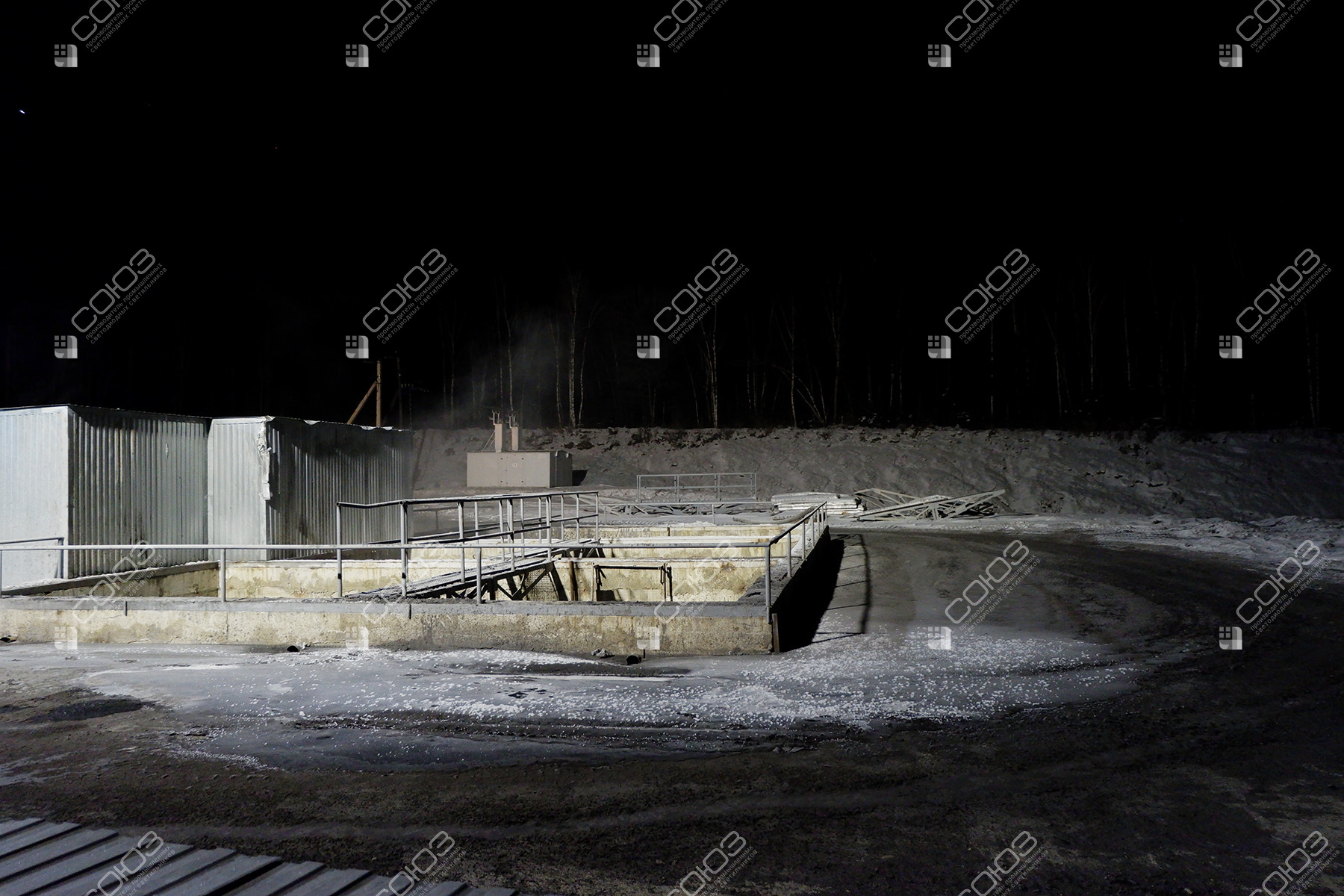

На территории фабрики применён двухмодульный СОЮЗ 23-420/2-67 мощностью 420 Вт. Пять фотографий показывают прожектор на опоре и открытую промышленную площадку; угол излучения модели — 60°.
Проект реализован на светильниках:
Решение на объекте
Два направления света с одной точки на опоре

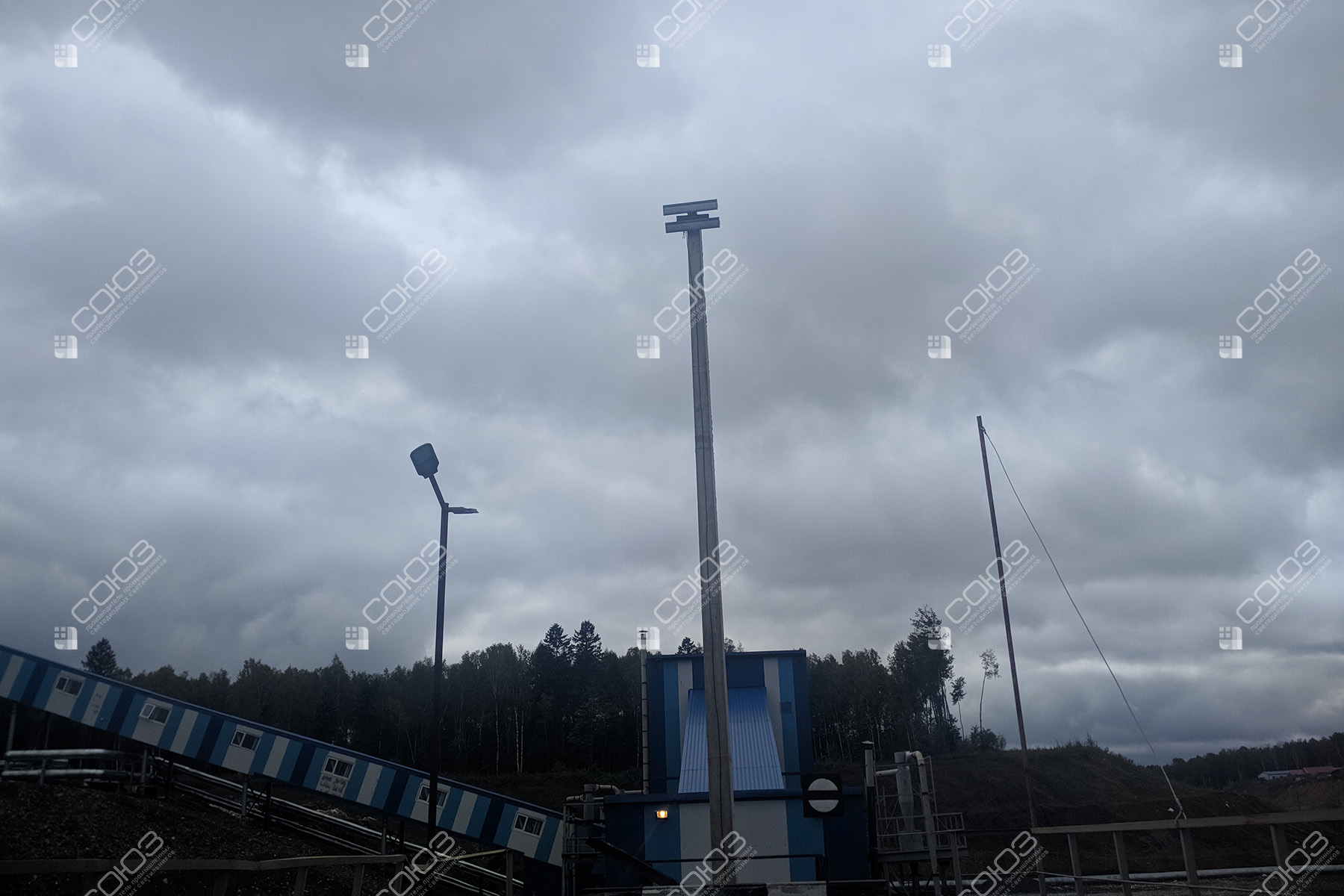

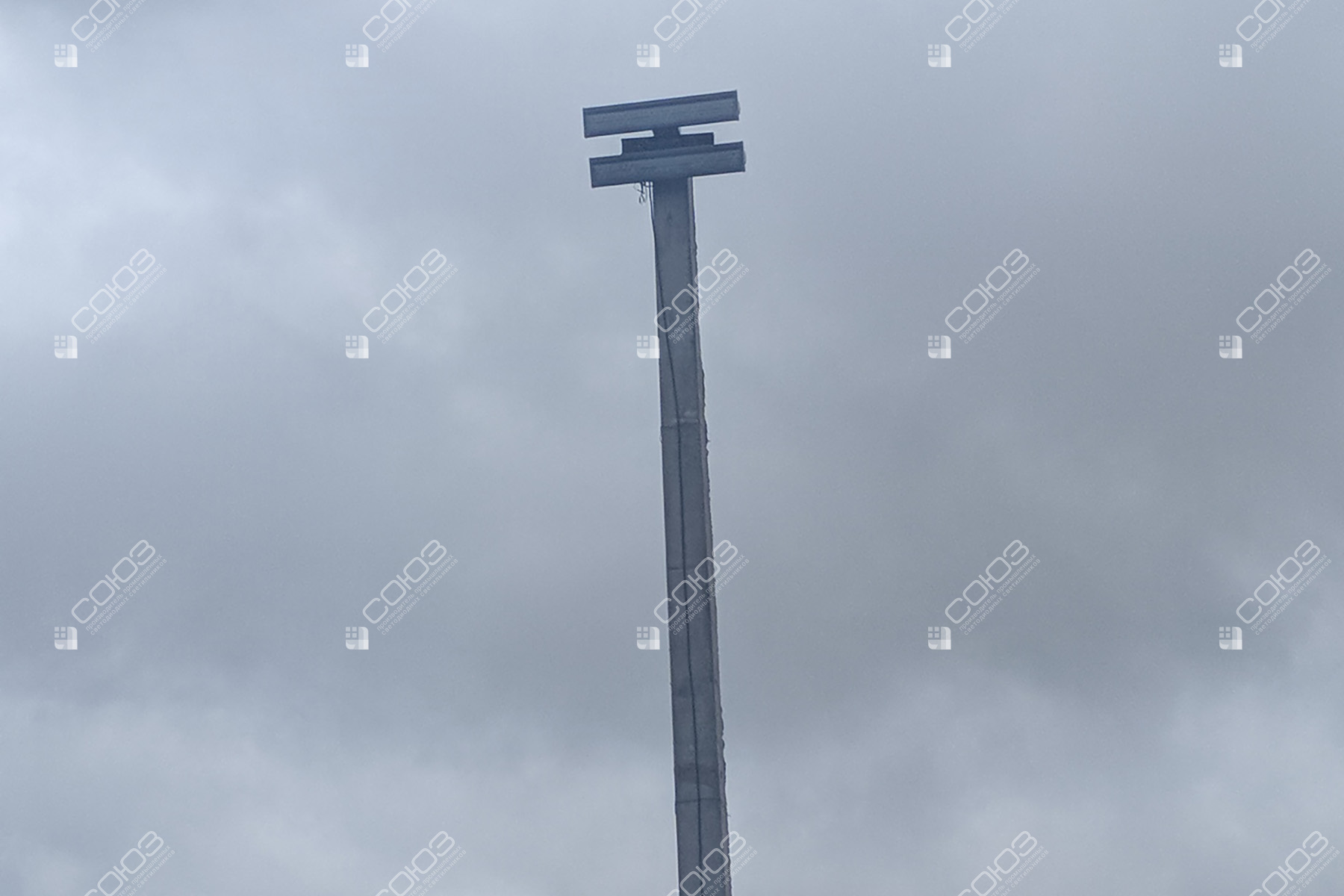

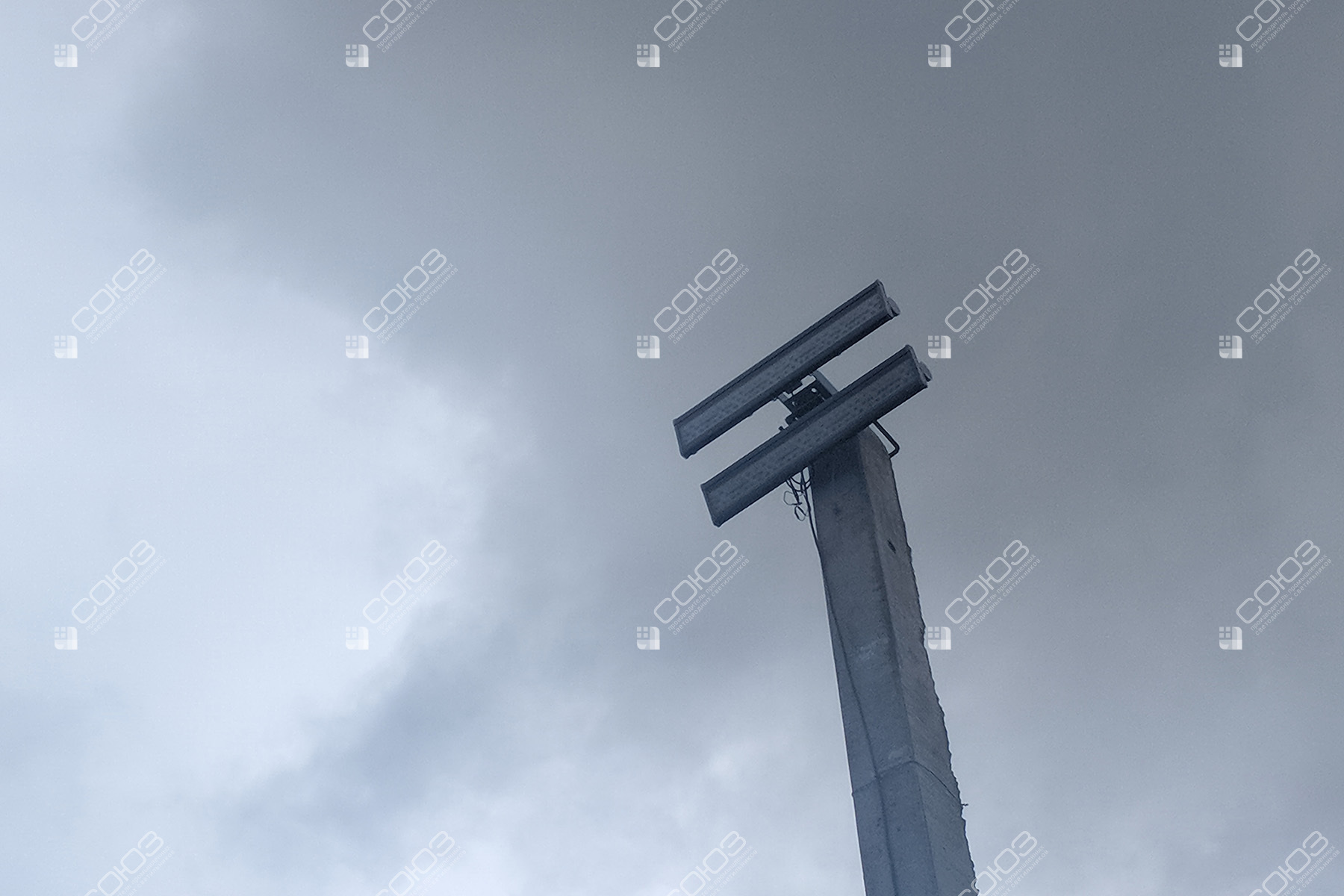

Первый снимок позволяет рассмотреть прожектор на верхней части опоры: два светодиодных модуля размещены рядом и направлены к территории. Такое исполнение удобно для задач, где с одной монтажной точки нужно распределить свет между соседними областями. У каждого модуля можно отдельно настроить поворот и зафиксировать положение.
Для фабричной территории важно увязать направления с реальными проездами и рабочими участками. Если оба модуля без расчёта направить в одну точку, в ней получится больше света, но соседняя область может остаться вне нужного покрытия. Направленная оптика 60° помогает работать на выбранную зону; требуемые расстояния и высоту определяют по плану. Световой поток 60 524 лм относится ко всему прибору и не заменяет проверку распределения по поверхности.
Схему наведения полезно сохранять вместе с перечнем опор: это упрощает повторную настройку после ремонта крепления.
Оборудование проекта
СОЮЗ 23-420/2-67
Два модуля с линзами LedLink. Монтаж на горизонтальную балку; независимый плавный поворот модулей с фиксацией. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности двухмодульного решения
Раздельное наведение
Каждому модулю задают целевую область. Перекрытие потоков согласуют с маршрутом, чтобы переход между освещёнными участками не был случайным.
Основание крепления
Для модели предусмотрен монтаж на горизонтальную балку. Проверяют узел на опоре, допустимую нагрузку и возможность обслуживания прибора массой 17,5 кг.
Рабочие направления
В расчёте учитывают не только территорию впереди опоры, но и положение зданий, окон и мест наблюдения рядом с ней.
Что передать для расчёта территории фабрики
Нужны план с размерами, высота и расположение опор, отметки проездов и рабочих участков. Покажите здания, оборудование и временные места размещения материалов. Уточните, откуда к площадке подходят люди и подъезжает транспорт. Для каждого модуля удобно обозначить направление на схеме монтажа.
Сравните светодиодные прожекторы, мощные решения для мачт и уличные светильники. Посмотрите территорию предприятия с такой же оптикой 60° и электростанцию с узким лучом 25°. Эти примеры помогают сравнить охват, но высоты и расстояния следует брать с вашей площадки. Увеличение мощности не компенсирует неверное направление луча.
От фотометрии к монтажной схеме
Выберите нормы освещённости для конкретных зон фабрики и используйте IES-файлы исполнения 23-420/2. Материал про кривые силы света помогает сопоставить направленное и широкое распределение. В модели учитывают оба направления, препятствия и высоты рабочих поверхностей, затем оценивают участки между соседними точками света.
Сверьте маркировку СОЮЗ и технический паспорт, включая питание и крепление. После настройки полезно зафиксировать положения модулей в эксплуатационной документации: при обслуживании их проще восстановить. Отдельно предусматривают доступ к очистке экранов и осмотру соединений, поскольку работа на высокой опоре требует заранее продуманного обслуживания.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Рассчитаем направления света для вашей территории
Пришлите план фабрики, фотографии опор и перечень освещаемых участков. Подберём оптику и предложим размещение с отдельной настройкой модулей.
