Освещение железнодорожного переезда светильниками СОЮЗ 100 Вт

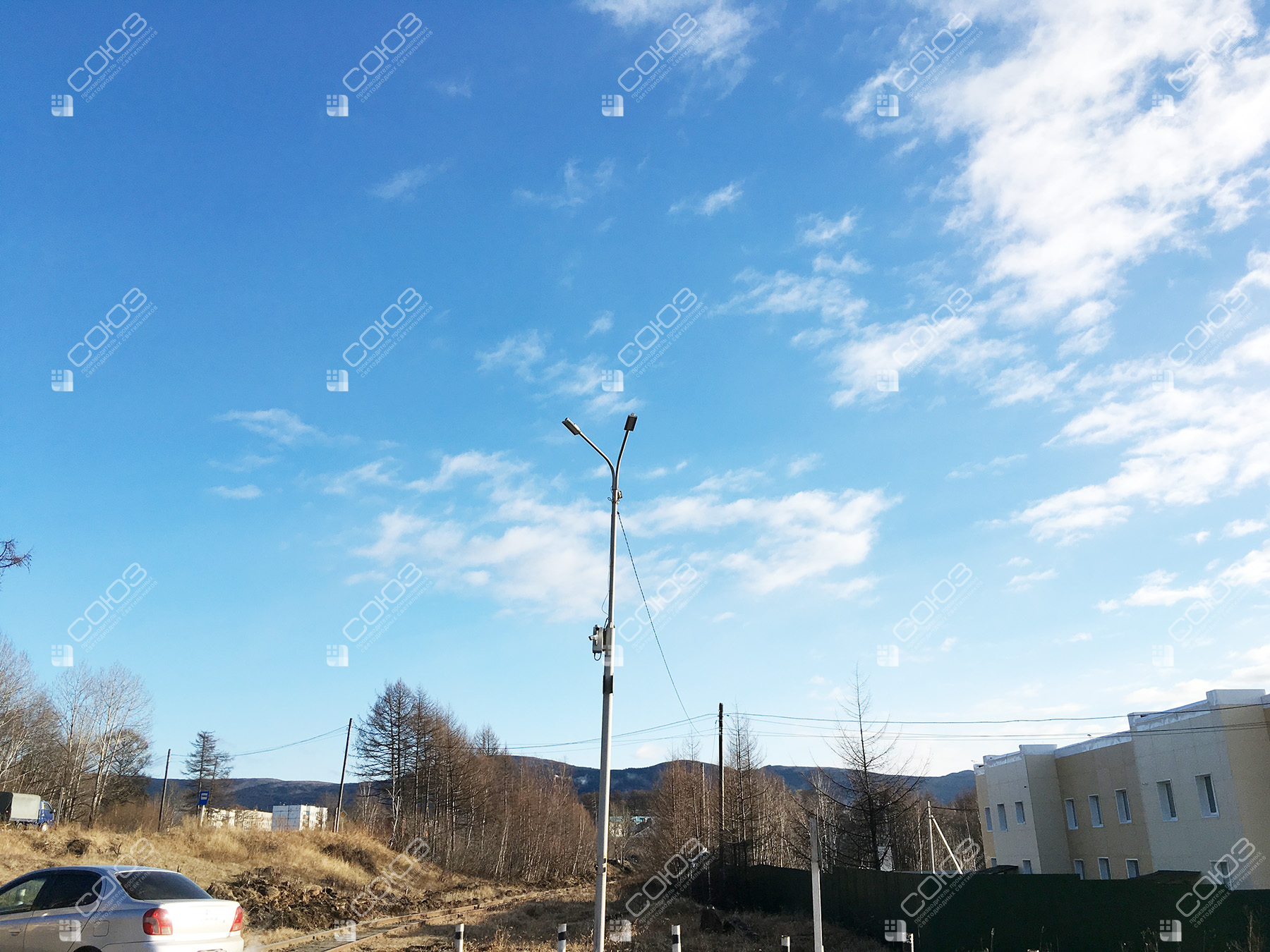

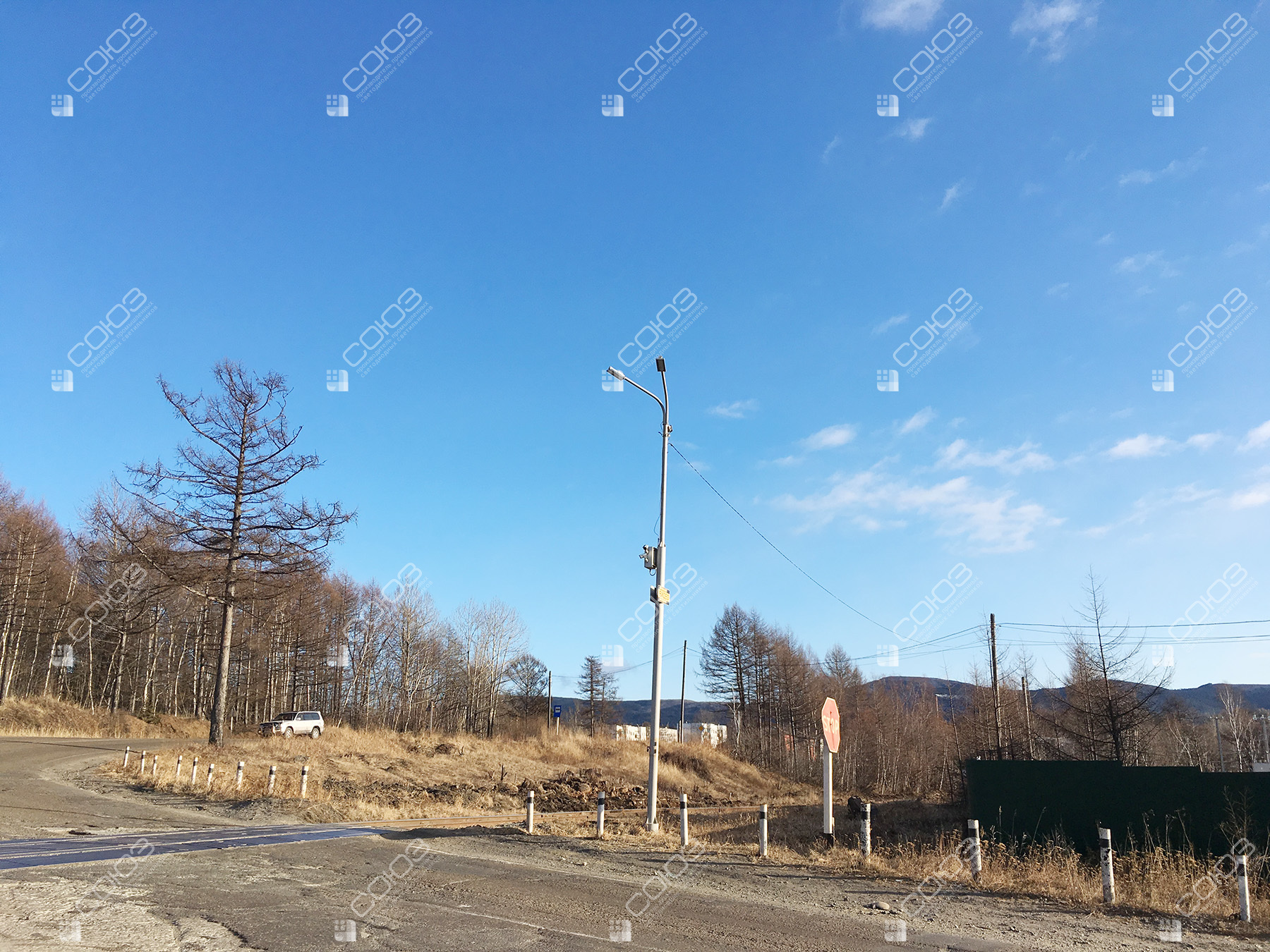

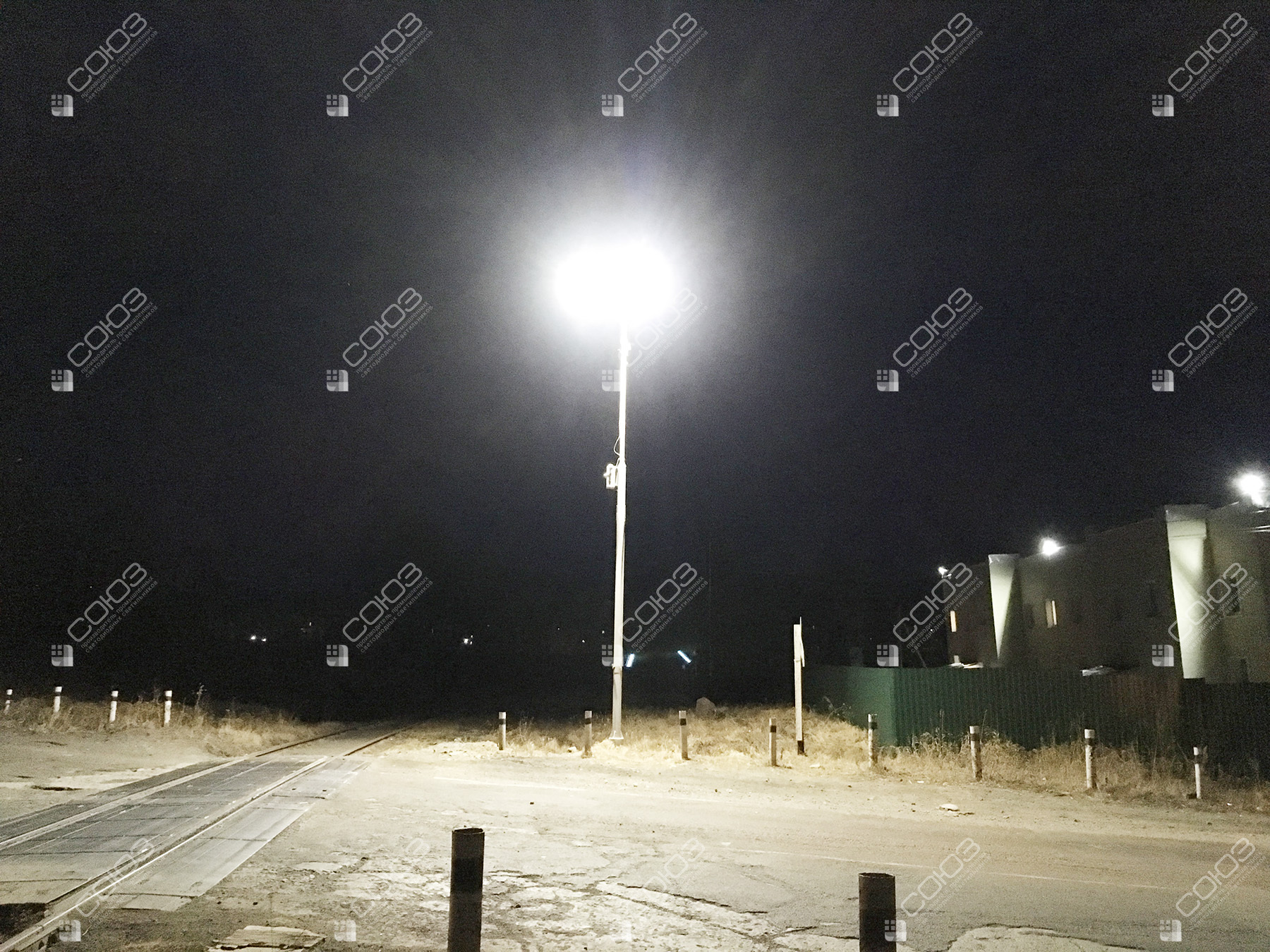

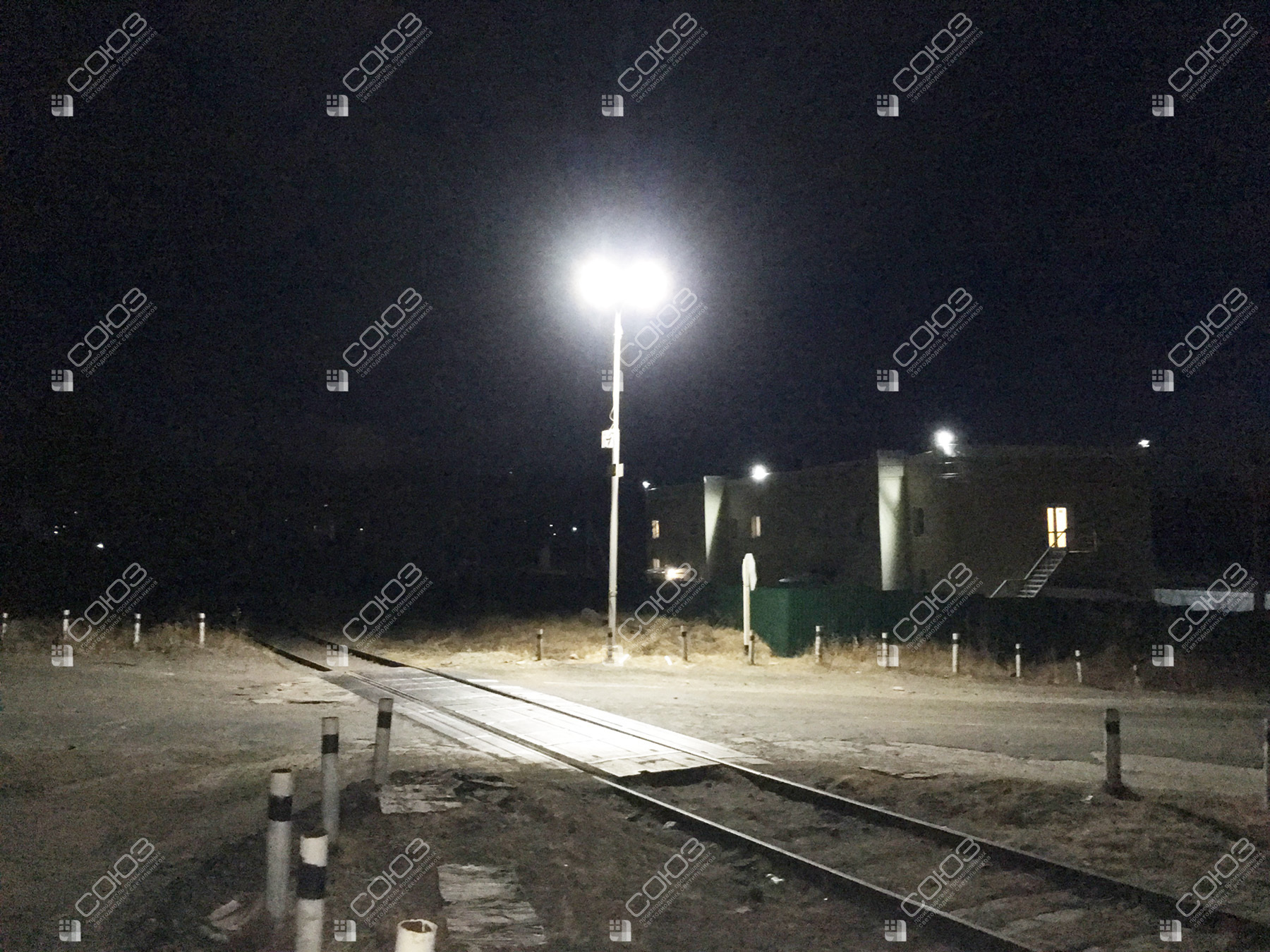

На железнодорожном переезде установлены консольные СОЮЗ 22-100/1-67 мощностью 100 Вт. Восемь фотографий показывают опоры с разнесёнными кронштейнами и размещение света возле пересечения путей и проезда.
Проект реализован на светильниках:
Решение на объекте
Два направления с опоры у переезда

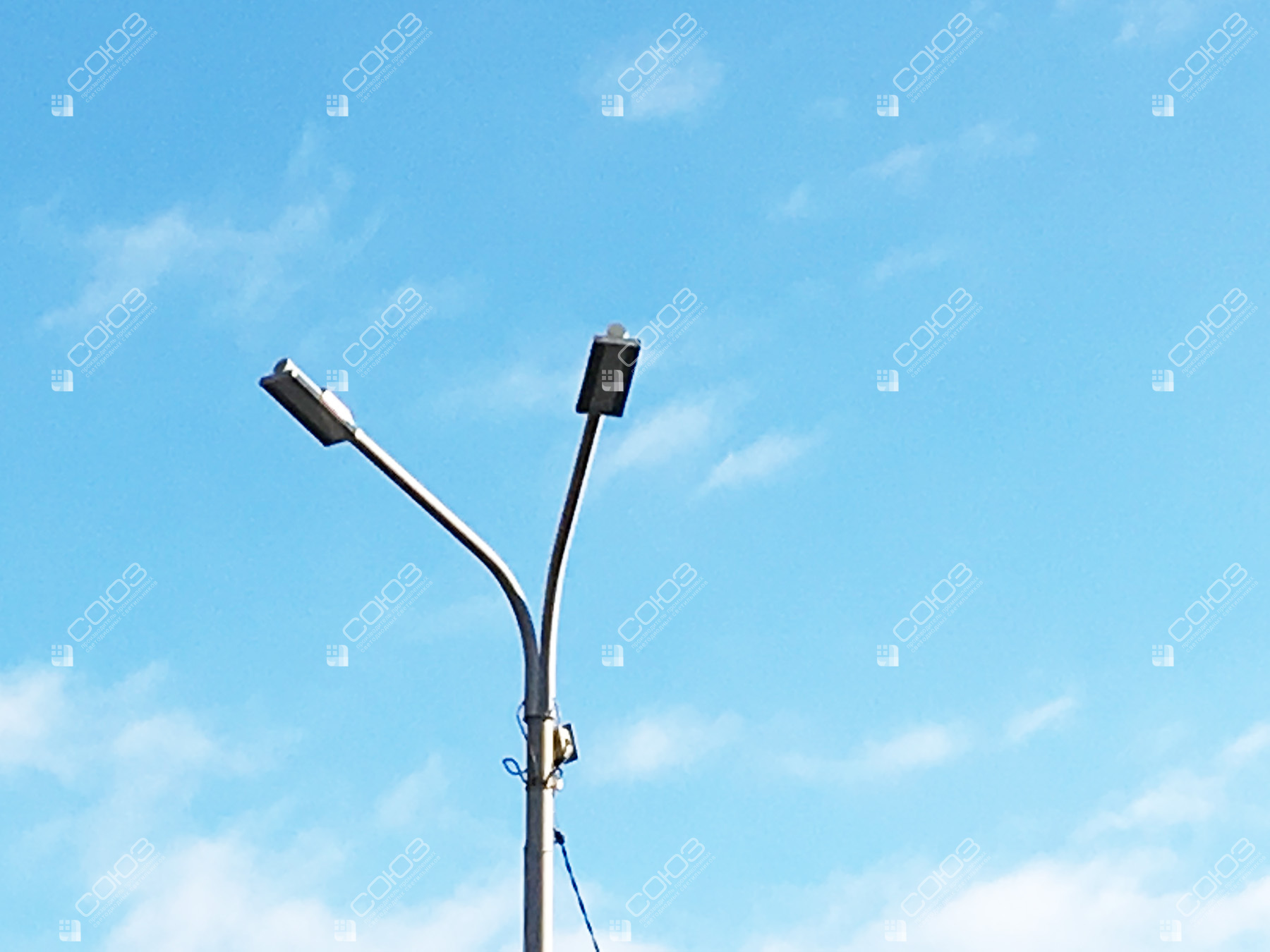

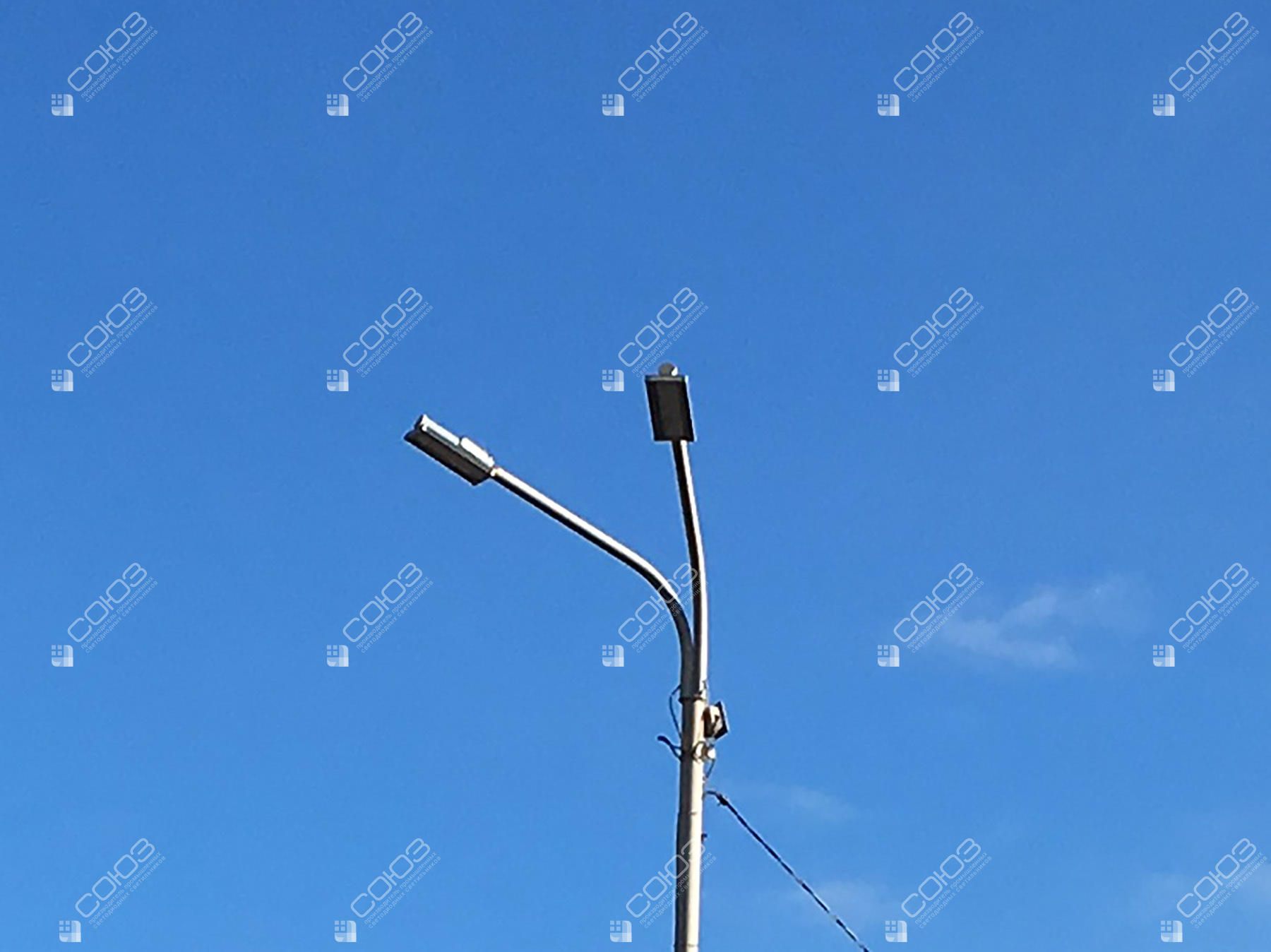

На фотографии показана опора с двумя разнесёнными кронштейнами. Светильники направлены в разные стороны, позволяя распределить свет относительно пересечения путей и автомобильного маршрута. Для переезда такая геометрия важнее общей яркости одного участка: подъезд, само пересечение и выход из него рассматривают как связанные, но отдельные зоны.
В проекте применены широкоугольные консольные приборы по 100 Вт. Фотографии подтверждают компоновку крепления, однако не содержат результатов измерений. Для нового объекта необходимо учитывать направления движения, положение путей, ограждений и сигнального оборудования. Проверку света выполняют с учётом проектных требований переезда; наличие подходящей мощности не подтверждает автоматически соответствие всей системы.
Отдельно отмечают участки, где автомобиль останавливается перед переездом: вид с этой точки отличается от вида при подъезде. Фотографии со стороны водителя полезны для согласования направления света и взаимного расположения приборов и сигнального оборудования.
Оборудование проекта
СОЮЗ 22-100/1-67
Консольное крепление на трубу диаметром 45–60 мм. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что проверить со стороны каждого подхода
Границы проезда
Освещение должно помогать различать рабочую поверхность и окружающие элементы. Схему оценивают с обоих направлений автомобильного подхода и других предусмотренных маршрутов.
Разнесённые кронштейны
Положение двух приборов согласуют с нужными областями. Длина и форма кронштейна влияют на точку приложения света и возможность выбранной ориентации корпуса.
Окружающее оборудование
При наведении учитывают сигнальные устройства и обзор. Направленный в сторону наблюдения яркий источник может мешать, даже если поверхность рядом освещена хорошо.
Подготовка задания для освещения переезда
Передайте план путей и проезда, высоту опор и размеры кронштейнов. Отметьте препятствия, направления движения и зоны, для которых заданы требования освещения. Для расчёта полезны фотографии с каждого подхода, поскольку одна удачная точка наблюдения не показывает всю картину видимости.
Изучите консольные светильники, модели для дорожного освещения и ригельные исполнения для железнодорожных объектов. Сравните ригельное освещение путей и свет на автомагистрали. У этих схем разные крепления и распределение, поэтому выбор связывают с конкретной инфраструктурой. Светильники и направление наведения согласуют с документацией переезда и его эксплуатационными условиями, а после монтажа проверяют фактические показатели.
Проверка оптики и требований объекта
нормы освещённости служат отправной точкой для выбора показателей; применимые требования переезда уточняют в проектной документации. кривые силы света помогают сравнить распределение, а IES-файлы нужны для расчёта по каждой зоне. Обязательно учитывают высоту и наклон, не подставляя вместо них приблизительную схему.
Перед поставкой сверяют маркировку СОЮЗ и технический паспорт, включая крепление на консоль диаметром 45–60 мм. При обслуживании сохраняют рассчитанные направления. Изменение кронштейна или высоты опоры требует повторной оценки светового покрытия, даже если модель прибора остаётся прежней.
