Освещение железнодорожных путей ригельными светильниками СОЮЗ 90 Вт
Железнодорожные пути освещают ригельные СОЮЗ 26-90/3-67, 90 Вт. Два модуля с оптикой 18° и 25° направляют свет с поперечин на пути и междупутья.
Проект реализован на светильниках:
Решение на объекте
Два направления света с ригельной конструкции
При установке над железнодорожными путями расстояние от светильника до рабочей поверхности велико, а освещаемая зона вытянута вдоль рельсов. На объекте применены специализированные двухмодульные приборы. Узкая оптика направляет поток с ригелей к выбранным участкам путевого развития и позволяет согласовать ближнее и более удалённое направления.

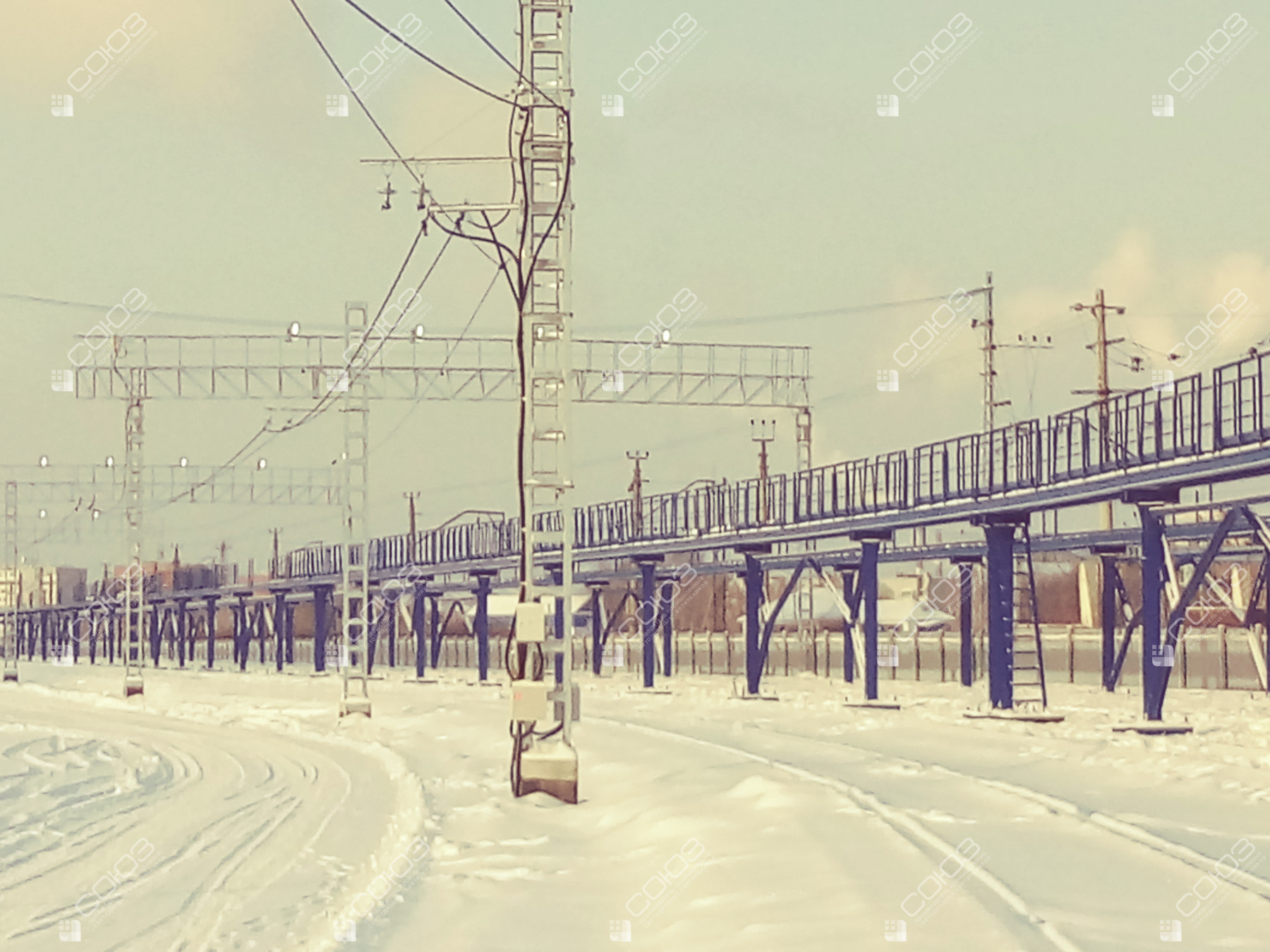

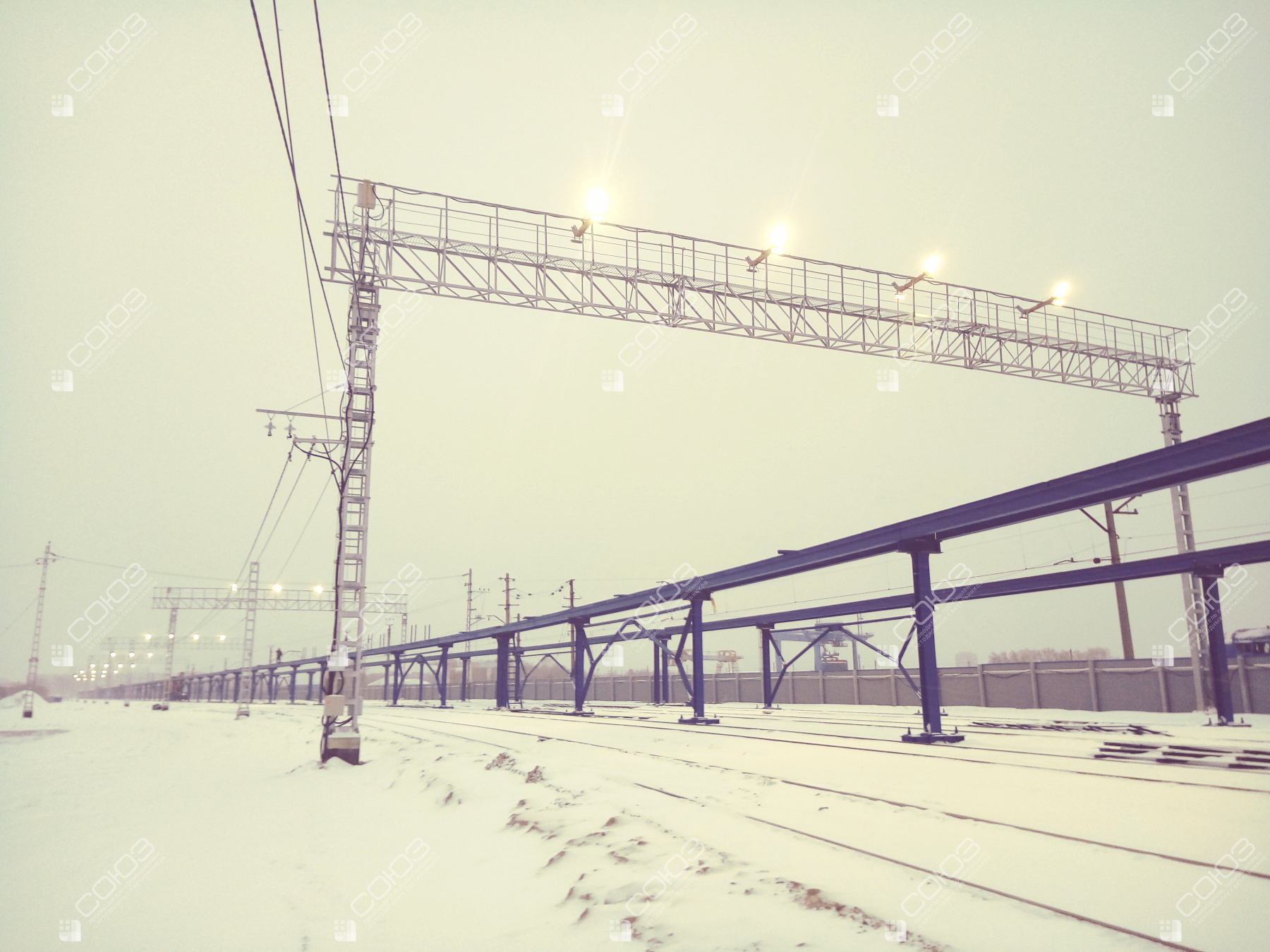

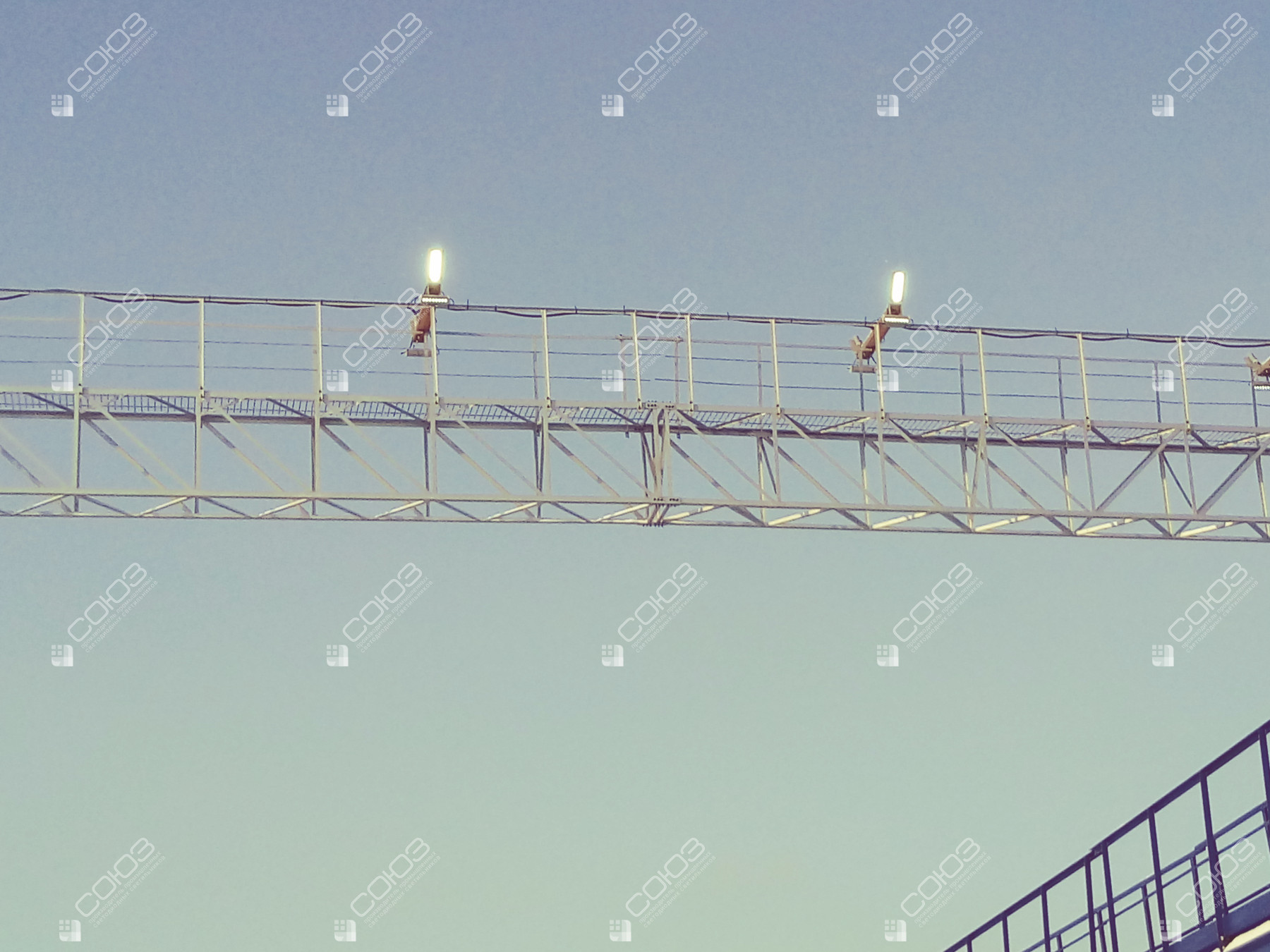

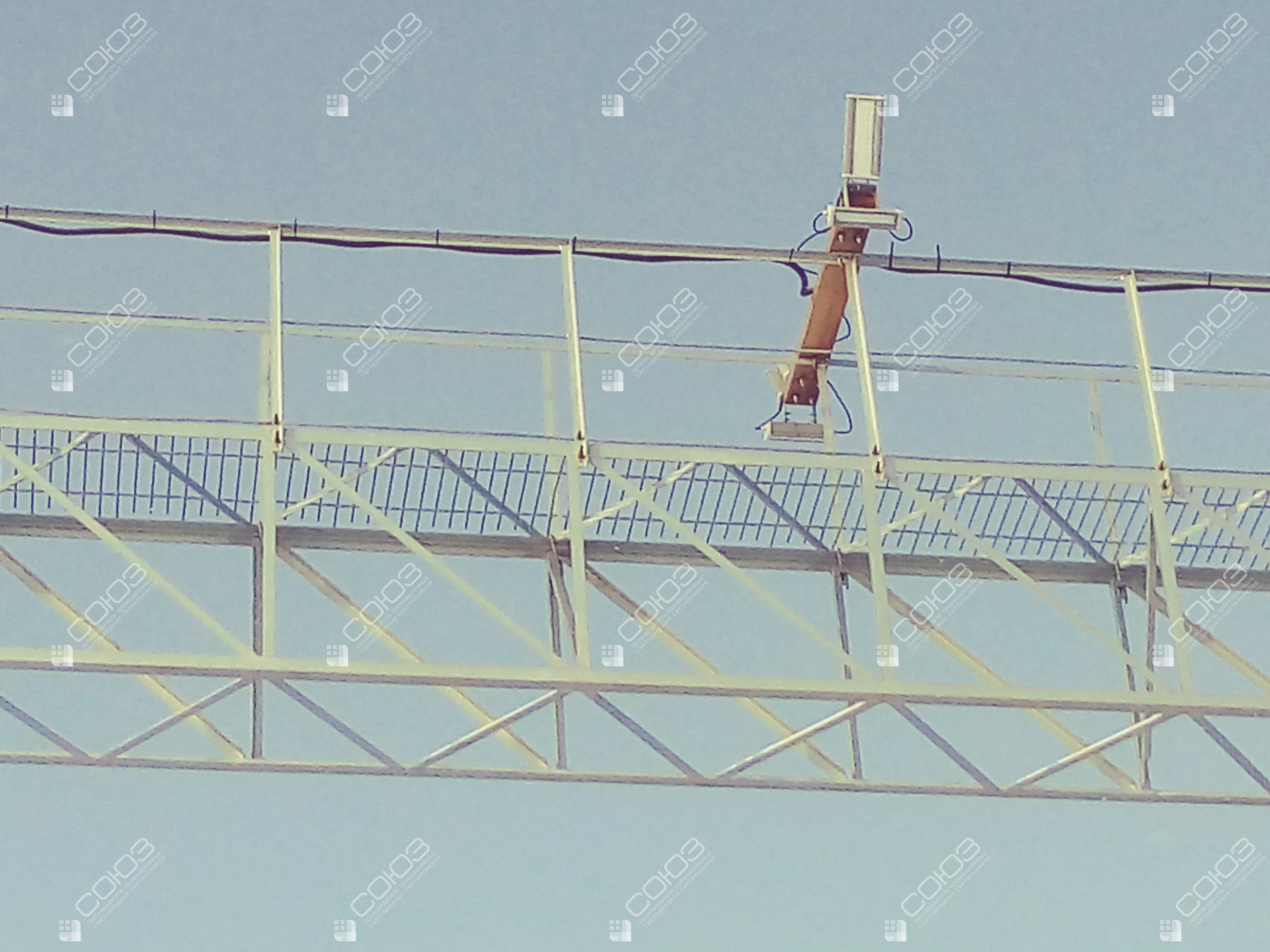

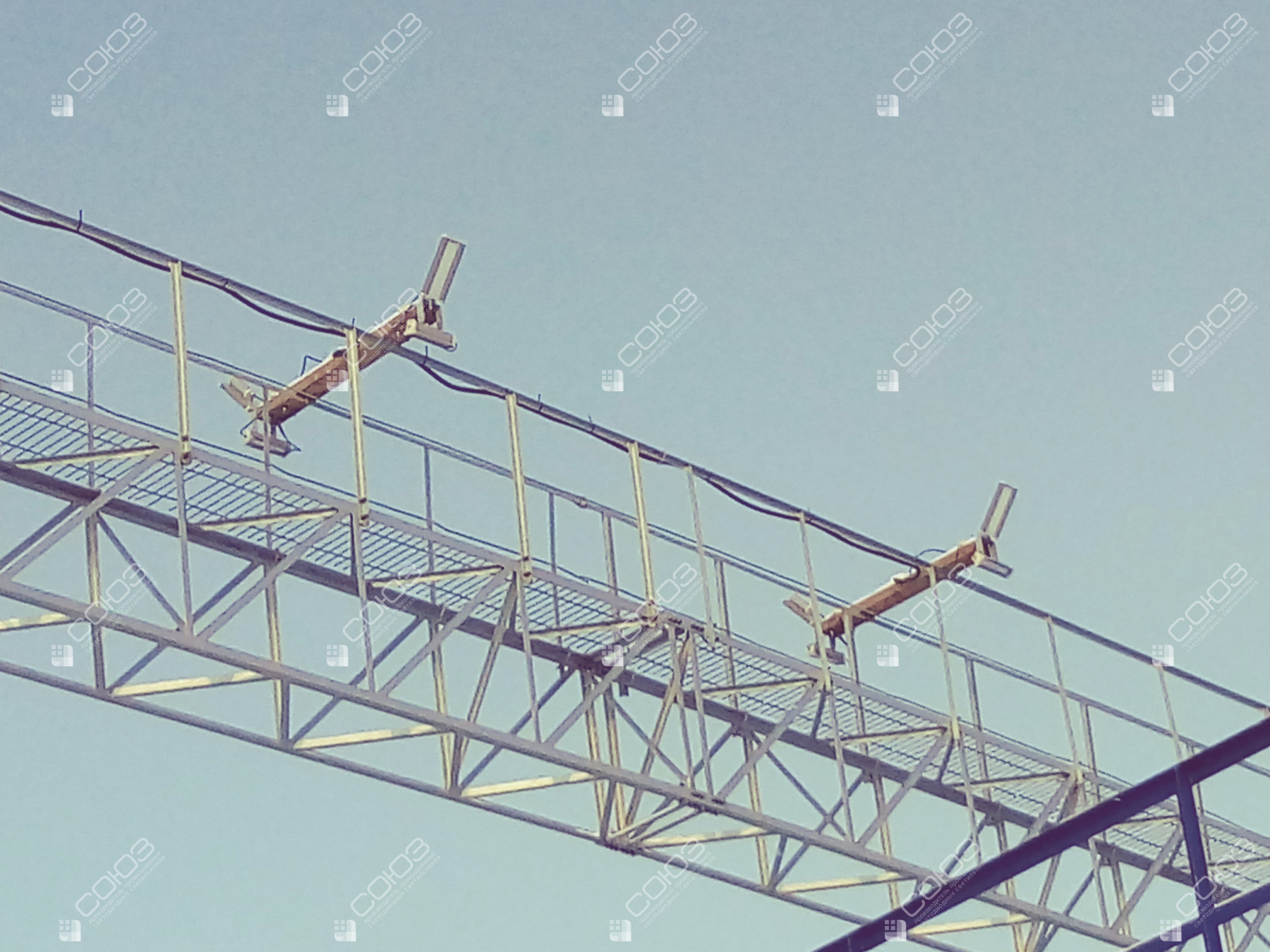

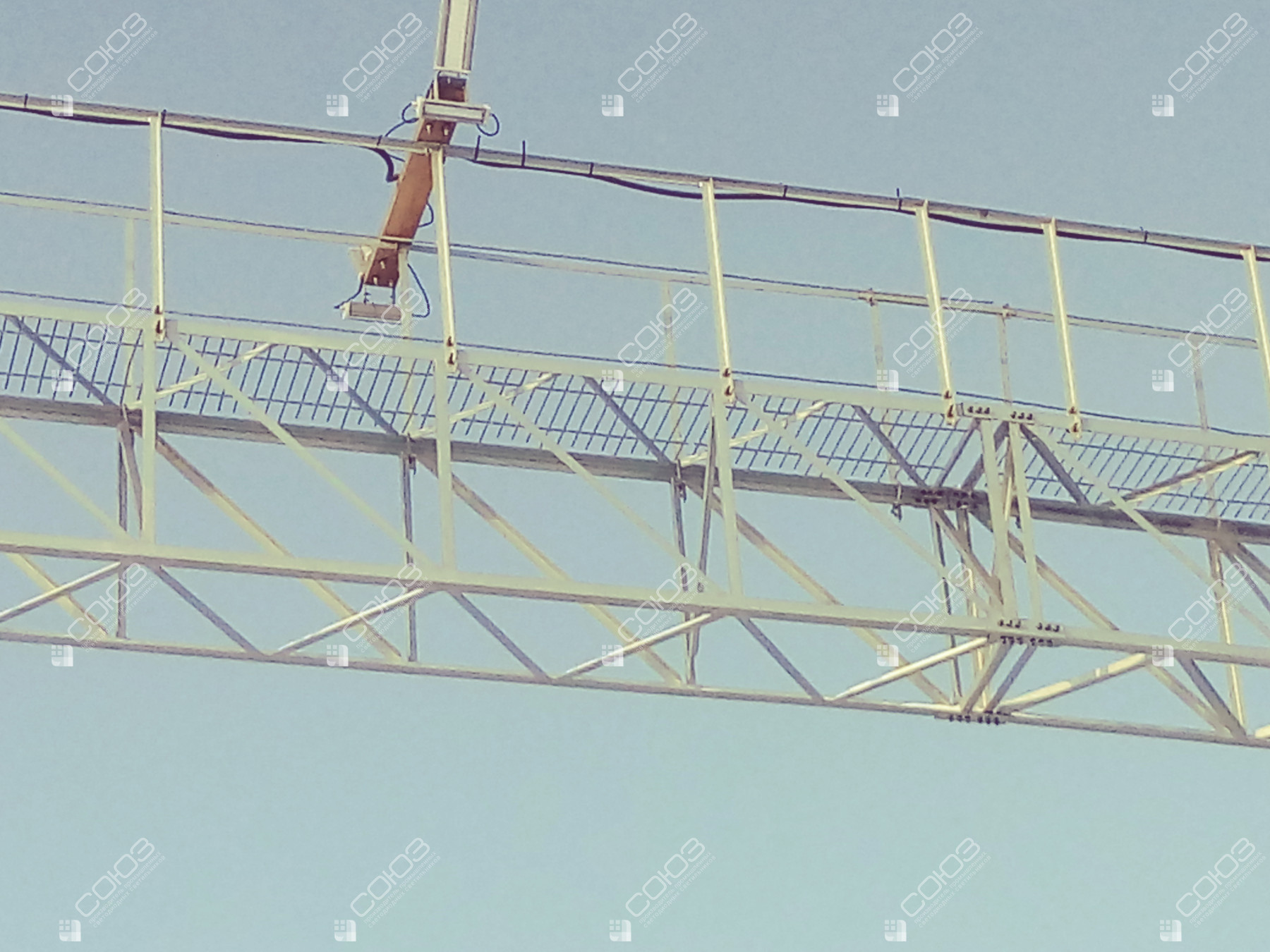

Шестнадцать фотографий показывают расположение оборудования и освещение путей. Для проектирования важно сопоставить положение каждой поперечины с междупутьями и маршрутами обслуживания. Свет соседних приборов рассматривают совместно: отдельная яркая область под конструкцией не описывает распределение света на всей длине рабочего участка станции.
Оборудование проекта
СОЮЗ 26-90/3-67
Двухмодульный ригельный светильник. Верхний модуль с оптикой 18° освещает протяжённую зону вдоль междупутья, нижний с углом 25° — пространство под поперечиной. Наклоны настраиваются независимо.
Особенности решения
Два оптических модуля
Верхний модуль с углом 18° направляет свет вдоль протяжённой зоны, нижний с углом 25° освещает ближний участок. Наклоны модулей регулируются независимо.
Специальное крепление
Светильник устанавливается на деревянный брус 150×75 мм. Монтажную схему согласуют с конструкцией поперечины и доступом для обслуживания; подключение выполняют через клеммную коробку.
Участок целиком
При расстановке учитывают рельсы, междупутья и технологические проходы. Направления проверяют по плану станции и отметкам высот, согласуя их с реальными зонами работы персонала.
Данные для расчёта ригельного освещения
Передайте план путевого развития, высоту поперечин и расстояния между ними. Отметьте рабочие маршруты, места осмотра и зоны, где подвижной состав может перекрывать свет. Для разных участков станции задачи различаются, поэтому требования к освещению задают по назначению конкретной зоны. После расчёта составляют схему направлений для каждого модуля.
В каталоге ригельных светильников можно сравнить мощности серии. Для иных точек монтажа доступны мачтовые решения и уличная линейка. Посмотрите освещение путей с жёстких поперечин и ригельное освещение станции зимой. Эти проекты помогают оценить варианты размещения и эксплуатации. При выборе учитывают конструкцию крепления, геометрию путей и возможность точно настроить направления обоих модулей.
