Освещение станка для плоской шлифовки — СОЮЗ 24 В

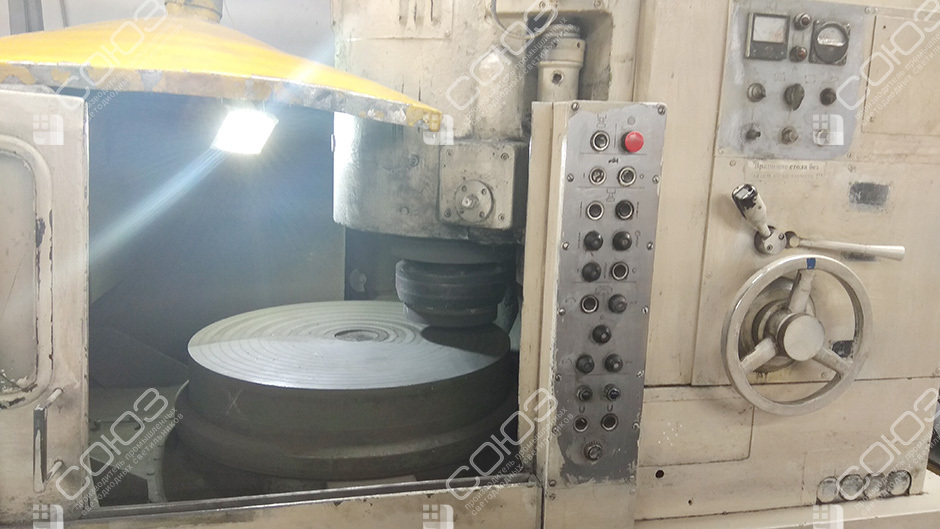

В рабочей зоне плоскошлифовального заточного станка установлен светильник СОЮЗ 23-20/1-67 на 24 В DC. Пять фотографий показывают размещение прибора под верхней частью корпуса рядом со шлифовальной головкой.
Проект реализован на светильниках:
Решение на объекте
Свет на столе под шлифовальной головкой

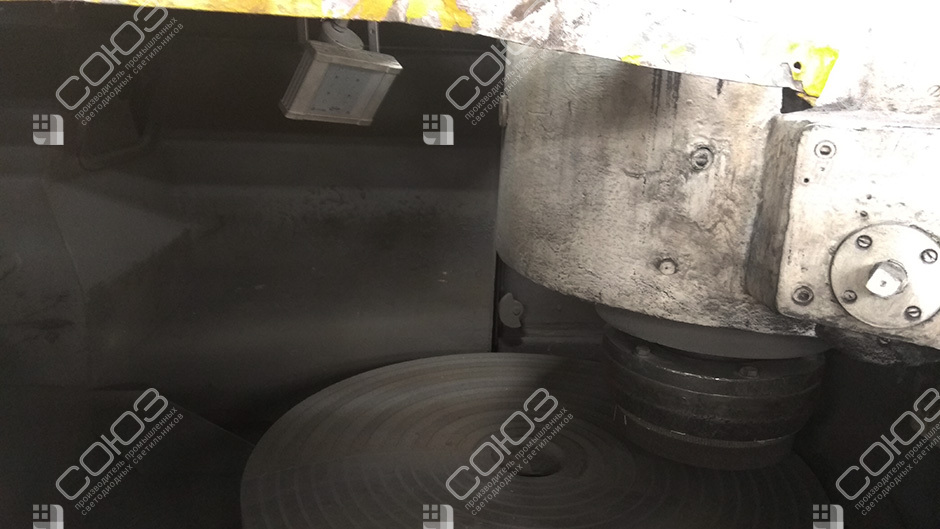

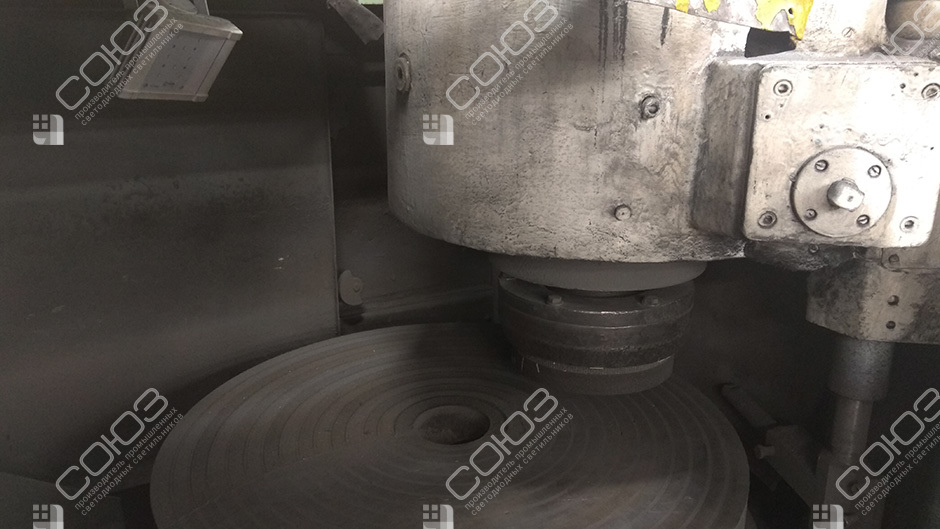

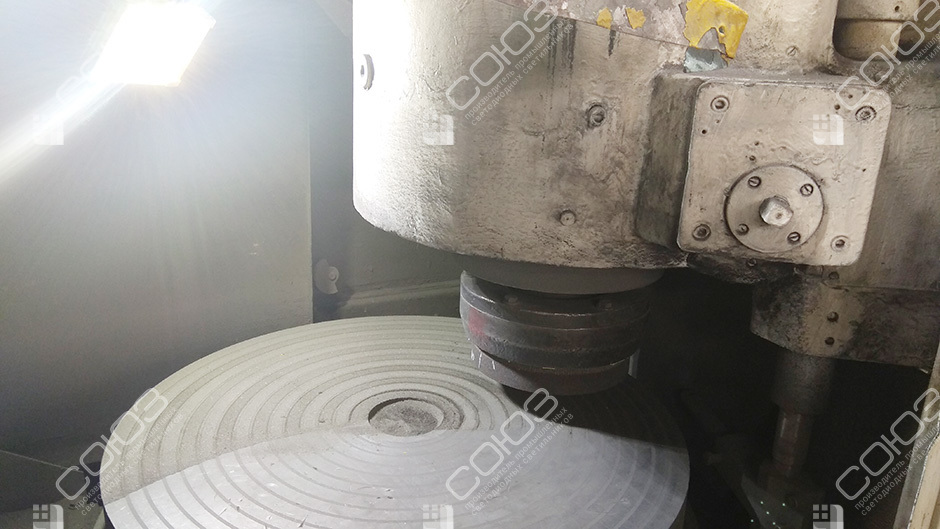

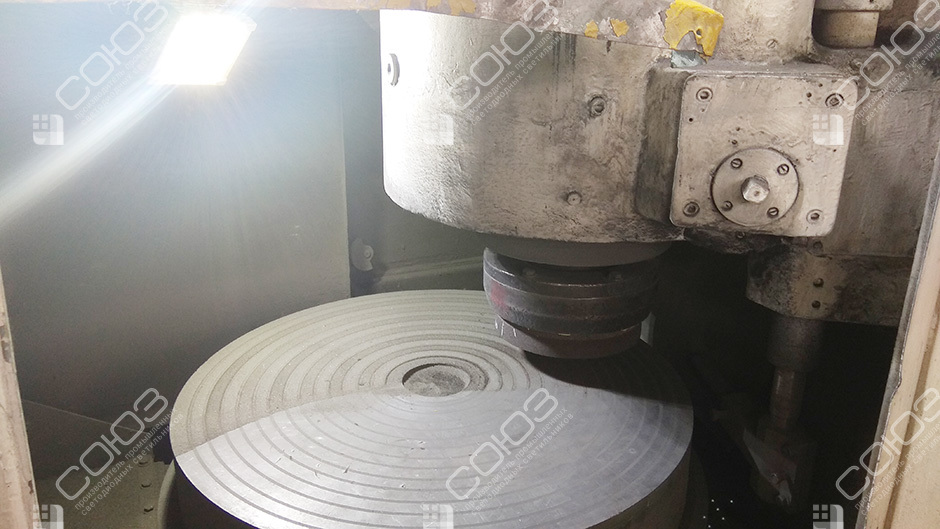

У этого станка рабочий стол находится под крупной головкой и верхней частью корпуса. Потолочный свет подходит сверху, но оборудование перекрывает его на пути к детали. На фотографии компактный прибор расположен внутри доступного пространства слева от головки. Такое размещение приближает источник к столу и позволяет направить поток под нависающие элементы.
Для аналогичной задачи важно оценивать освещение не пустого стола, а поверхности с установленной деталью и оснасткой. Меняются высота заготовки, её положение относительно головки и отражение от обработанного металла. Удобная настройка должна оставлять рабочую область видимой при характерных положениях узлов. Направление выбирают так, чтобы источник не попадал в обычную линию взгляда оператора и не создавал мешающего отражения. Прибор и кабель размещают вне траектории подвижных частей с учётом обслуживания станка.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности света под верхним корпусом
Тень от головки
Крупный узел расположен близко к столу. Точку монтажа выбирают с учётом области, которую головка перекрывает при рабочих положениях.
Свободное пространство
Между прибором, деталью и оснасткой нужен согласованный зазор. Проверяют доступ к закреплению заготовки и штатным операциям обслуживания.
Состояние экрана
В зоне шлифовки важно предусмотреть очистку. Налёт на защитном экране уменьшает поступающий свет, даже если электрические параметры прибора не изменились.
Как подготовить подбор для плоской шлифовки
Нужны фотографии стола с типичной оснасткой и общий вид станка. Укажите крайние рабочие положения узлов, высоту деталей, доступные точки крепления и условия около прибора. Если используется технологическая жидкость, сообщите её состав и способ подачи: IP67 не является подтверждением стойкости к любой химической среде.
Начните с станочных светильников, сравните исполнения на 24 В и низковольтный ассортимент. Для другой компоновки оборудования посмотрите шлифовальный полуавтомат с открытым проёмом и сверлозаточный станок с боковым светом. Сопоставляйте положение головки и оператора, а не только мощность. Модель проекта требует постоянного тока: красный провод — «плюс», чёрный — «минус». Защиты от обратной полярности нет.
Расчёт и проверка на рабочей поверхности
Выбирая нормы освещённости, учитывайте выполняемую операцию и требования к осмотру поверхности. кривые силы света показывают распределение потока, а IES-файлы нужны для расчётной модели. В неё полезно включить головку и оснастку: расчёт свободной плоскости без этих препятствий не показывает характерные затенённые участки стола.
Проверьте маркировку СОЮЗ и технический паспорт перед согласованием подключения. Пробное положение оценивают с места оператора при нескольких характерных положениях заготовки. Если поверхность отражает источник в глаза, меняют геометрию освещения. После настройки фиксируют крепление и проверяют возможность очистки, не нарушая предусмотренные изготовителем защитные элементы.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет под компоновку вашего станка
Отправьте фотографии стола, головки и предполагаемого крепления. Укажите параметры питания и рабочую среду — поможем подобрать местное освещение с учётом доступного пространства.
