Свет для заточки свёрл: станочный СОЮЗ 24 В

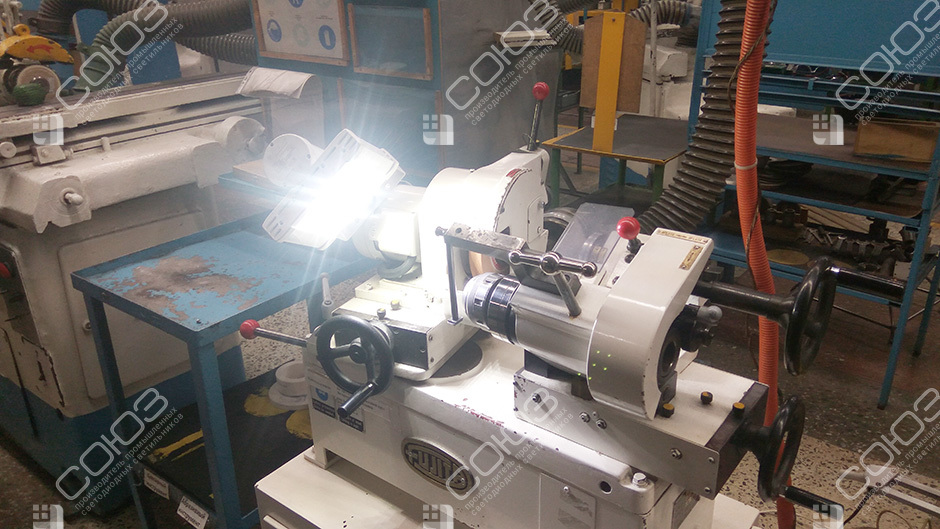

Для сверлозаточного станка применён СОЮЗ 23-20/1-67 мощностью 20 Вт, питание 24 В DC. Четыре фотографии показывают расположение света рядом с инструментом, механизмами подачи и вытяжным рукавом.
Проект реализован на светильниках:
Решение на объекте
Освещение небольшой детали среди механизмов станка

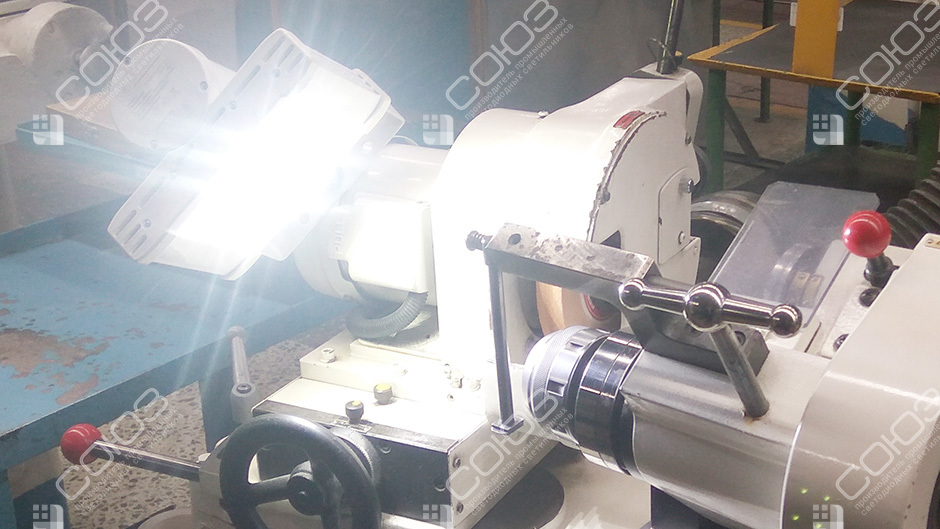

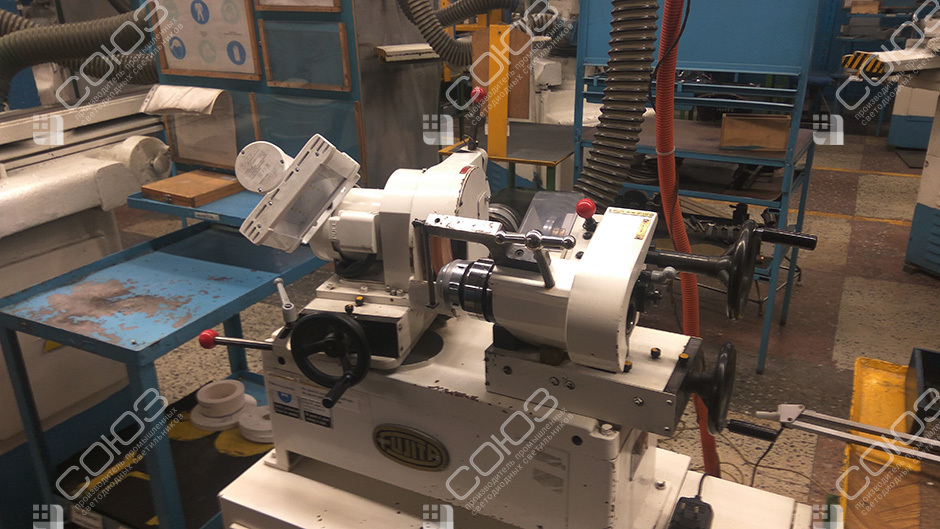

Рабочая область сверлозаточного станка компактна, но вокруг неё расположено несколько элементов, влияющих на свет: держатель инструмента, механизмы подачи, привод и вытяжной рукав. На фотографии светильник установлен сбоку и направлен к месту обработки. Это позволяет подвести поток ближе к детали, обходя часть препятствий, которые перекрывают общее освещение помещения.
При подборе для заточки свёрл оценивают не только яркость рабочей области. Важны направление наблюдения, видимость положения инструмента и отражения от металлических поверхностей. Небольшое изменение ориентации детали может заметно изменить картину бликов. Поэтому настройку местного света проверяют с типичным инструментом и штатными защитными устройствами на своих местах. Само наличие отдельного светильника не определяет точность заточки: оно помогает организовать визуальные условия для работы и контроля.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что влияет на видимость инструмента
Направление взгляда
Источник располагают относительно места оператора и оси инструмента. Проверяют, не перекрывают ли поток руки при обычной настройке и подаче.
Вытяжной рукав

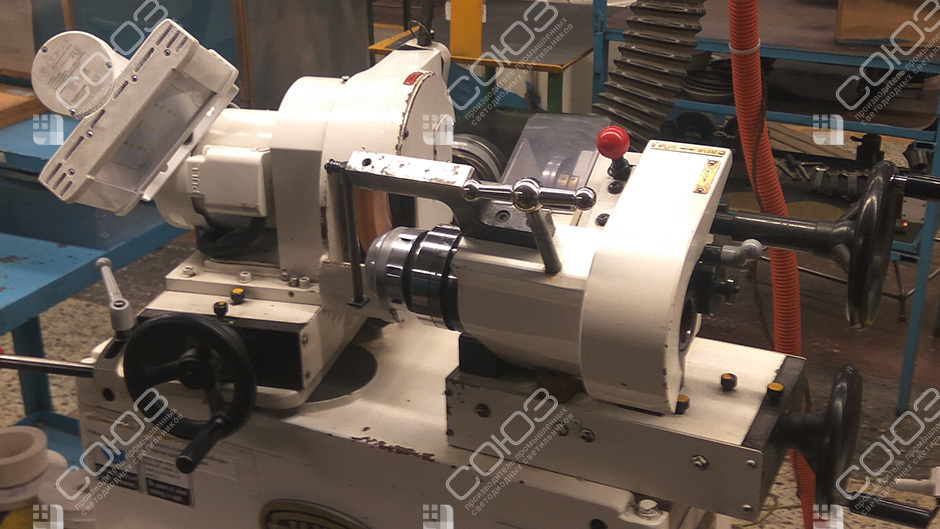

На снимке рукав находится рядом с рабочей областью. Его положение учитывают при выборе направления, сохраняя штатное назначение и доступность вытяжки.
Мелкие поверхности
Оценивают видимость кромок и ориентиров на детали. При бликах сначала корректируют расположение света, а не автоматически увеличивают мощность.
Какие данные нужны для оснащения заточного поста
Покажите инструмент в рабочем положении, органы подачи и место, с которого оператор наблюдает за обработкой. Полезны фотографии с двух сторон: они помогают увидеть тени от держателя и корпуса. Укажите свободное пространство для крепления, напряжение и тип тока в цепи местного освещения.
Для сравнения доступны станочные модели, светильники на 24 В и другие низковольтные светильники. Посмотрите также освещение при заточке фрез и местный свет сверлильного станка. У этих операций отличаются положение инструмента и рабочие движения, поэтому удачную точку монтажа выбирают отдельно. В данном проекте используется постоянный ток: красный провод подключают к «плюсу», чёрный к «минусу», защиты от переполюсовки у модели нет.
Материалы для настройки рабочего света
нормы освещённости помогают определить требования к зрительной работе. Через кривые силы света можно разобраться в широком распределении модели, а IES-файлы использовать при оценке освещения рабочей плоскости. Размер светового пятна рассматривают вместе с препятствиями около инструмента: свободный поток и поток за держателем дают разную картину.
Перед подключением сверьте маркировку СОЮЗ и технический паспорт. Для заточного поста заранее определяют доступ к очистке защитного экрана: загрязнение меняет поступление света к детали. После установки оценивают обзор при характерных положениях инструмента и рукава вытяжки, сохраняя предусмотренные изготовителем станка защитные устройства.
