Освещение полуавтомата для шлифовки: СОЮЗ 24 В
На полуавтомате для шлифовки установлен СОЮЗ 23-20/1-67 на 24 В постоянного тока. Пять фотографий показывают компактный светильник рядом с рабочим проёмом и его положение относительно корпуса оборудования.
Проект реализован на светильниках:
Решение на объекте
Свет у рабочего проёма полуавтомата

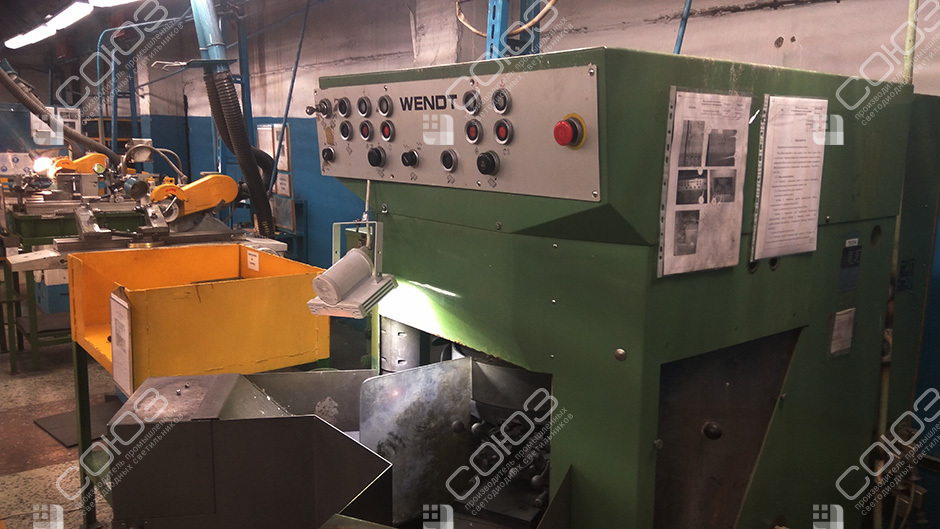

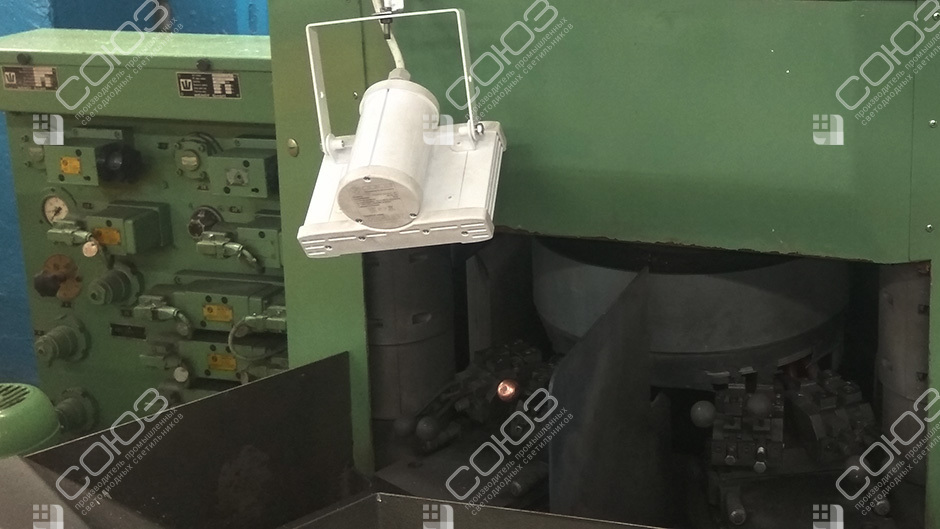

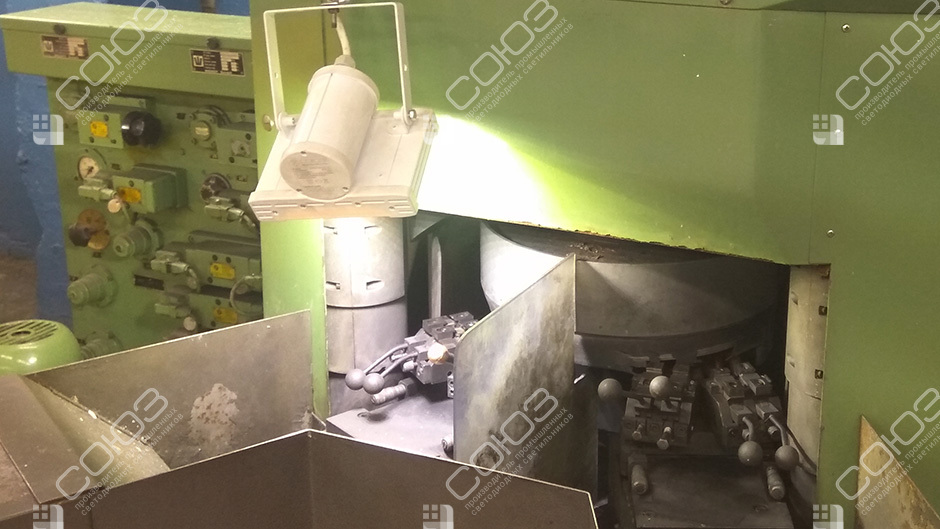

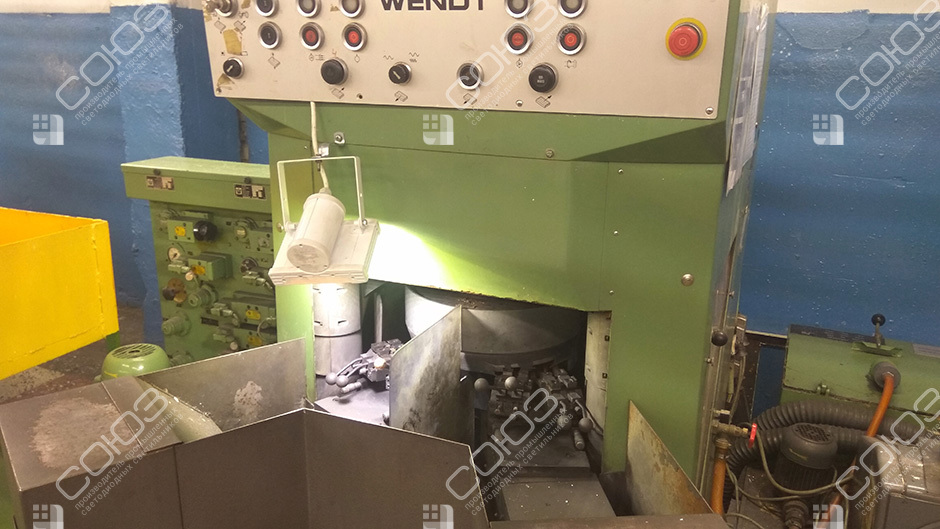

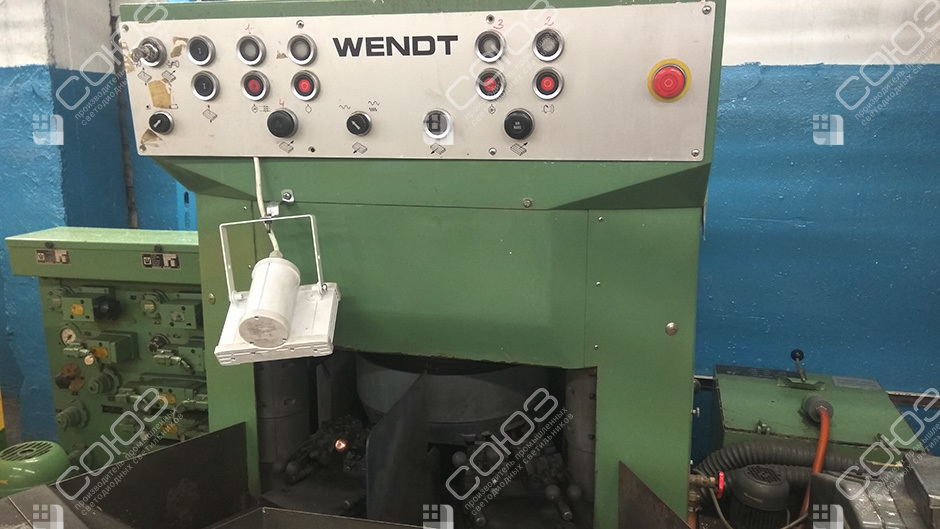

На снимках виден шлифовальный полуавтомат с массивным корпусом и панелью управления сверху. Светильник размещён спереди, около рабочей зоны. Такое расположение позволяет направить поток туда, куда потолочный свет проходит с ограничениями из-за кожуха и других частей станка. При выборе точки установки важно рассматривать именно открытый проём, а не только освещённость прохода перед оборудованием.
Задача местного света здесь связана с подготовкой операции и наблюдением за доступной рабочей областью. Оператору нужен обзор, при этом прибор не должен занимать место для загрузки, мешать работе с органами управления или открыванию защитных элементов. На аналогичном полуавтомате сначала уточняют эти движения, а затем выбирают крепление и угол. Сходство внешних размеров станков само по себе не означает одинакового расположения светильника.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три условия установки около кожуха
Открытый обзор
Проверяют видимость рабочей области с обычного места оператора. Корпус светильника не должен закрывать проём или вынуждать человека менять удобное положение.
Доступ к управлению
Кабель и крепление располагают с учётом кнопок, рукояток и обслуживания. Важно сохранить свободный доступ к штатным элементам станка.
Отражения от детали
Направление выбирают по реальной поверхности заготовки. Яркий отражённый участок может мешать наблюдению даже при достаточном количестве света вокруг.
Подбор для полуавтомата вашей конструкции
Пришлите общий вид станка, фото рабочего проёма и размеры свободного места. Покажите положение оператора, путь установки детали и доступный источник питания. Отдельно укажите наличие жидкости, пыли и способ очистки: степень IP67 не заменяет проверки совместимости с конкретной рабочей средой.
Сравнить варианты помогут станочные светильники, модели на 24 В и низковольтные исполнения. Для другого расположения рабочей зоны посмотрите проект станка DECKEL и освещение станка Amada. Эти примеры полезны для оценки точки крепления и направления потока, но подключение выбирают по документации именно вашего оборудования. У модели этого проекта красный провод — «плюс», чёрный — «минус»; защиты от переполюсовки нет.
Что проверить перед монтажом
Сопоставьте операцию и нормы освещённости: осмотр детали и общее освещение прохода относятся к разным задачам. кривые силы света объясняют охват светильника, а IES-файлы позволяют учесть его в расчёте. Для полуавтомата важно задать рабочую плоскость внутри доступного проёма, где требуется видеть деталь.
Изучите маркировку СОЮЗ и технический паспорт, чтобы согласовать питание и комплектацию. При пробном размещении оценивают обзор с установленной заготовкой, свободный ход защитных частей и доступ к очистке экрана. Затем положение крепления фиксируют. Этот порядок помогает выбрать решение, которым удобно пользоваться при повторяющихся производственных операциях.
