Освещение подземного туннеля светильниками 24 В

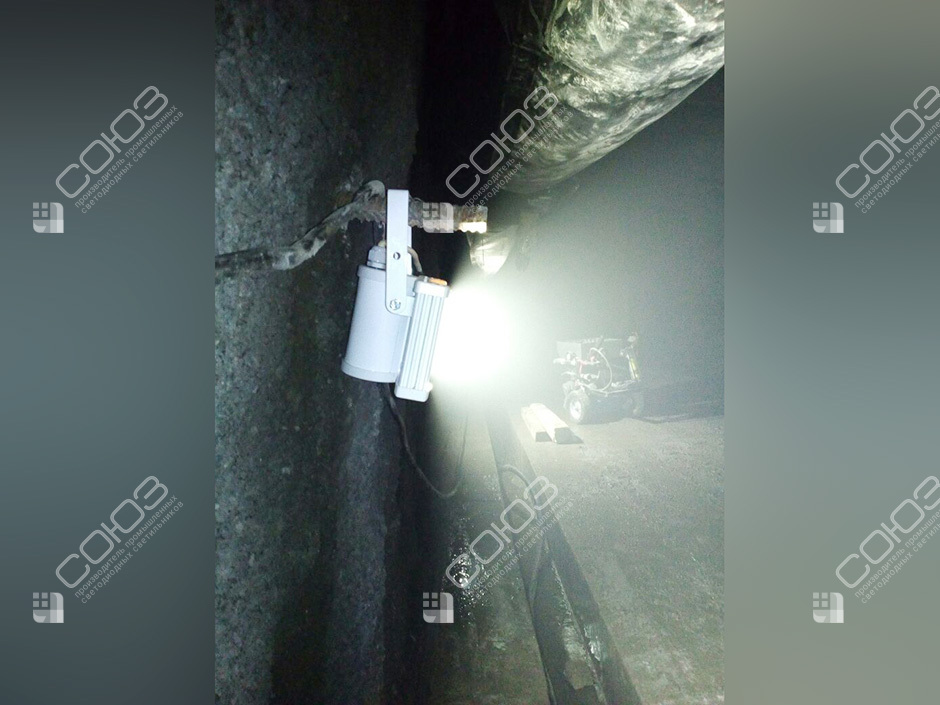

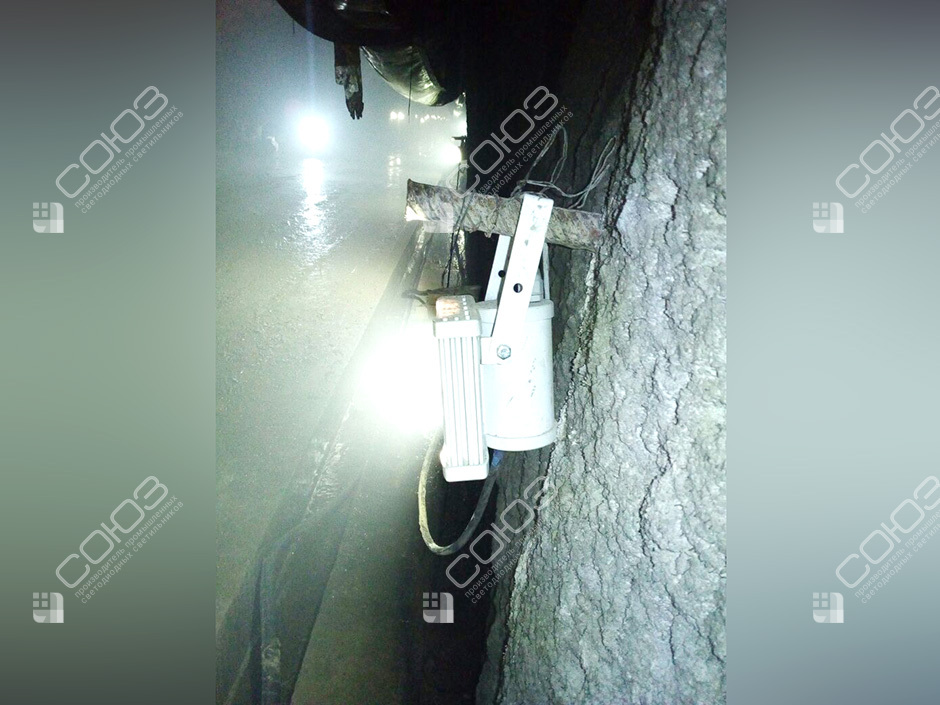

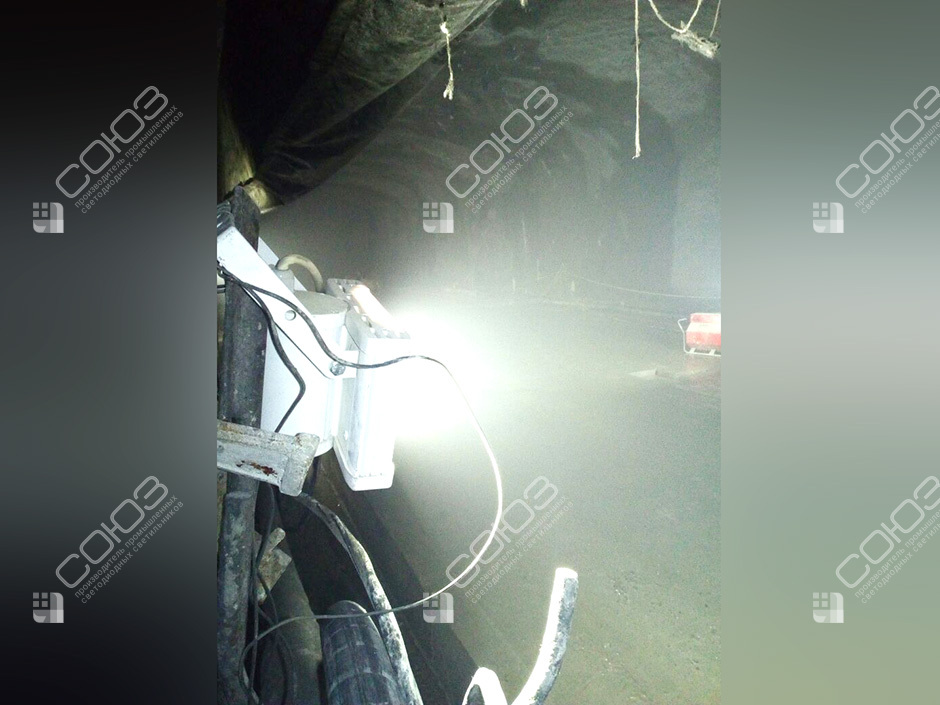

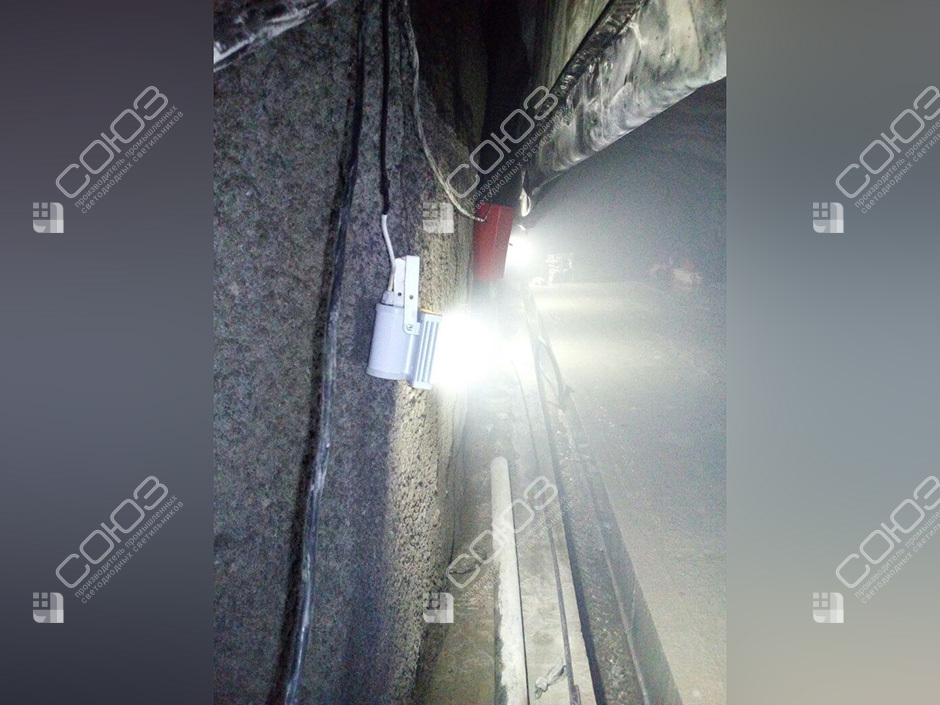

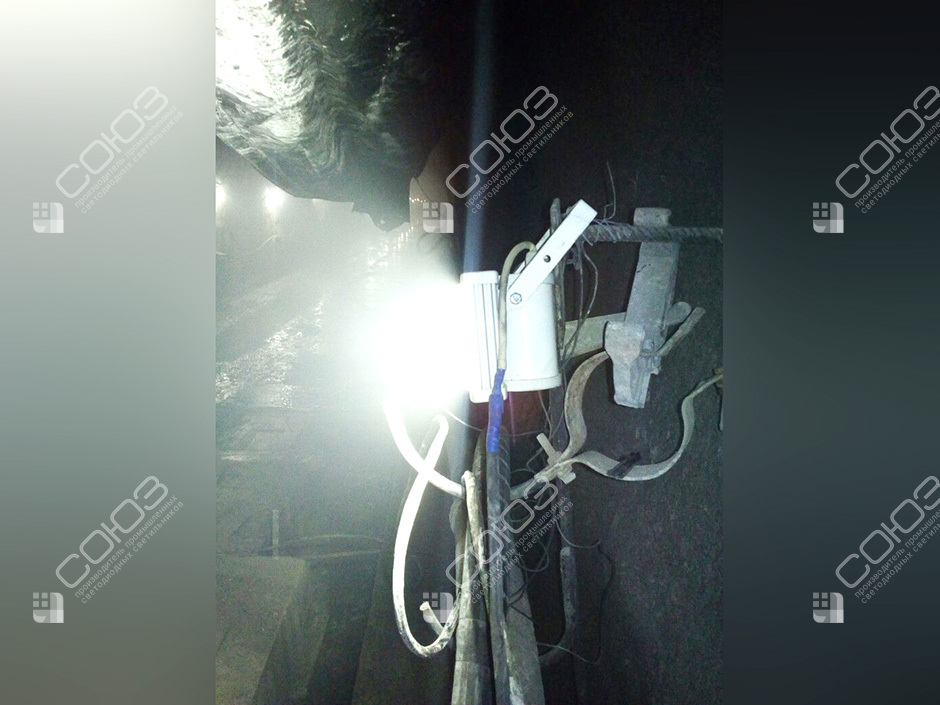

В подземном туннеле применены СОЮЗ 23-20/1-67 на 24 В постоянного тока. Семь фотографий показывают освещение протяжённого прохода и размещение компактных приборов вдоль его конструкций.
Проект реализован на светильниках:
Решение на объекте
Последовательный свет вдоль подземного прохода

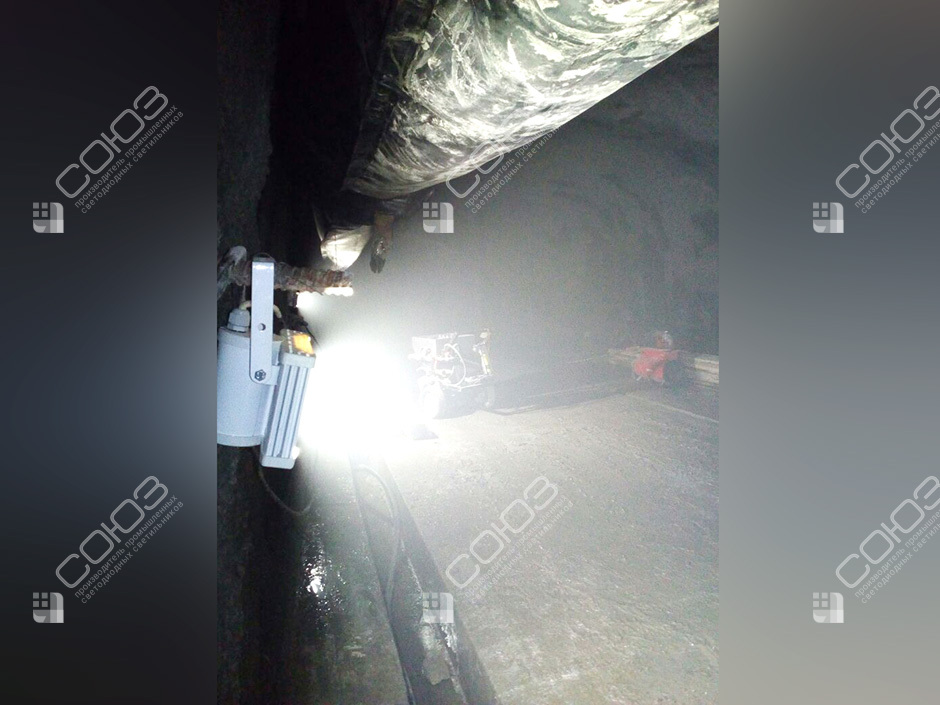

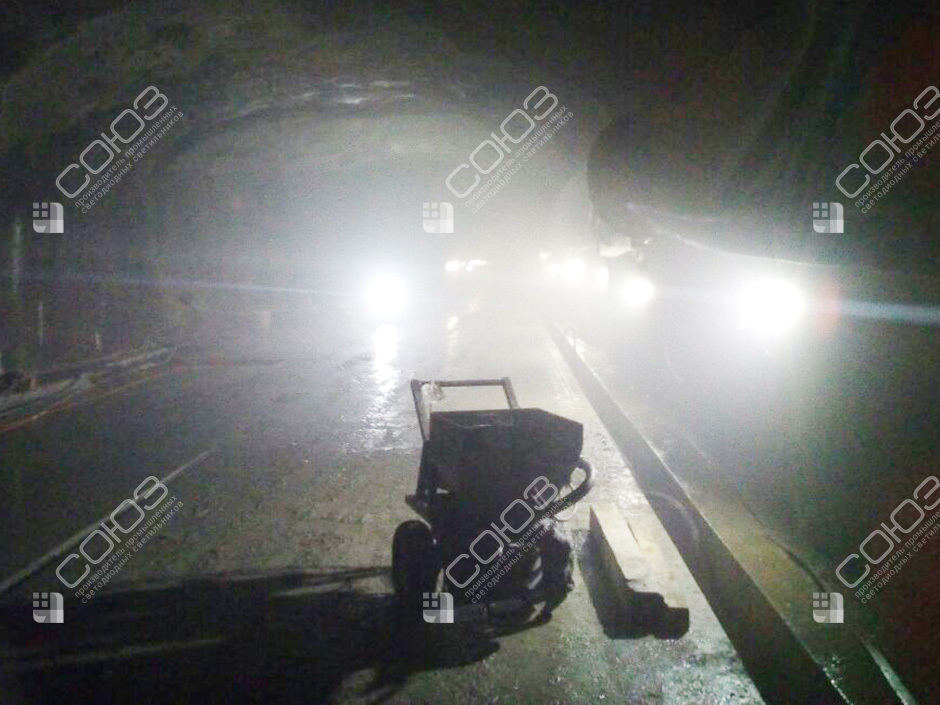

На общем снимке виден длинный проход с оборудованием и световыми точками вдоль одной стороны. Для такого пространства важно не только освещение рядом с каждым прибором, но и видимость между соседними точками. Человек перемещается по туннелю, и зона перед ним должна оставаться различимой при смене направления взгляда.
В проекте используются светильники мощностью 20 Вт с широким углом излучения 120°. При подготовке похожей схемы проверяют перекрытие световых зон по длине и влияние выступающих коммуникаций. Отдельного внимания требуют повороты, сужения и места, где оставляют оборудование: они меняют доступ света к полу. На мокрой поверхности могут появляться яркие отражения, поэтому направление оценивают с высоты человека, а не только на плане сверху.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что влияет на видимость в туннеле
Шаг установки
Расстояние между приборами проверяют по расчёту с учётом ширины и высоты прохода. Одинаковые интервалы не всегда подходят для участка с поворотом или препятствием.
Направление взгляда
Свет не должен мешать смотреть вдоль маршрута. Угол корпуса выбирают после оценки прохода в обе стороны, особенно при низкой установке.
Длинная линия 24 В
Для удалённых приборов учитывают падение напряжения. Источник питания, сечение кабеля и схему подключения выбирают по нагрузке и протяжённости линии.
Как подготовить схему освещения туннеля
Передайте продольную схему с длиной, поворотами и поперечным сечением. Отметьте лестницы, ниши, коммуникации и места постоянного обслуживания. Добавьте фотографии наиболее узких участков и данные о влажности. Полезно обозначить границы зон, где рабочее оборудование может временно перекрыть проход.
Для выбора используйте светильники на 24 В, низковольтные модели и каталог светодиодных прожекторов. Посмотрите кабельный туннель и тоннели водоканала. В этих объектах отличаются коммуникации и питание, поэтому готовый шаг установки не переносят автоматически. Сначала проверяют маршрут и электрическую схему, затем согласуют места крепления и доступ к каждому прибору для обслуживания.
Материалы для расчёта протяжённого участка
Страница нормы освещённости помогает определить требования к проходам и рабочим зонам. IES-файлы используют для расчёта распределения света между точками. Кривые силы света объясняют ширину потока: угол 120° сам по себе не задаёт максимальное расстояние между соседними светильниками без данных о высоте и геометрии.
Перед подключением проверьте маркировку СОЮЗ и технический паспорт. Исполнение 24 В работает от постоянного тока в диапазоне 18–32 В и требует соблюдения полярности. Укажите состояние среды и требования объекта к оборудованию. Защита IP67 относится к оболочке; решения по вводам, соединениям и размещению кабелей принимают для всей линии, включая её наиболее удалённые участки.
