Освещение тоннелей водоканала светильниками 36 В
В тоннелях водоканала установлены СОЮЗ 23-20/1-67 на 36 В переменного тока. Восемь фотографий показывают свет возле трубопроводов, конструкций и влажных участков инженерных коммуникаций.
Проект реализован на светильниках:
Решение на объекте
Свет рядом с трубами и водой

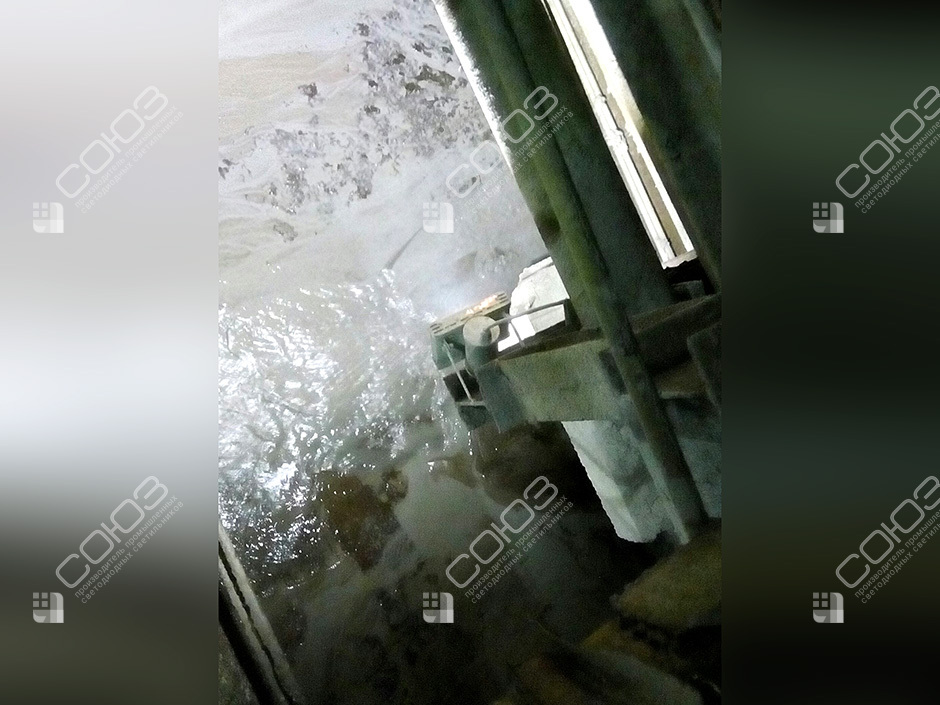

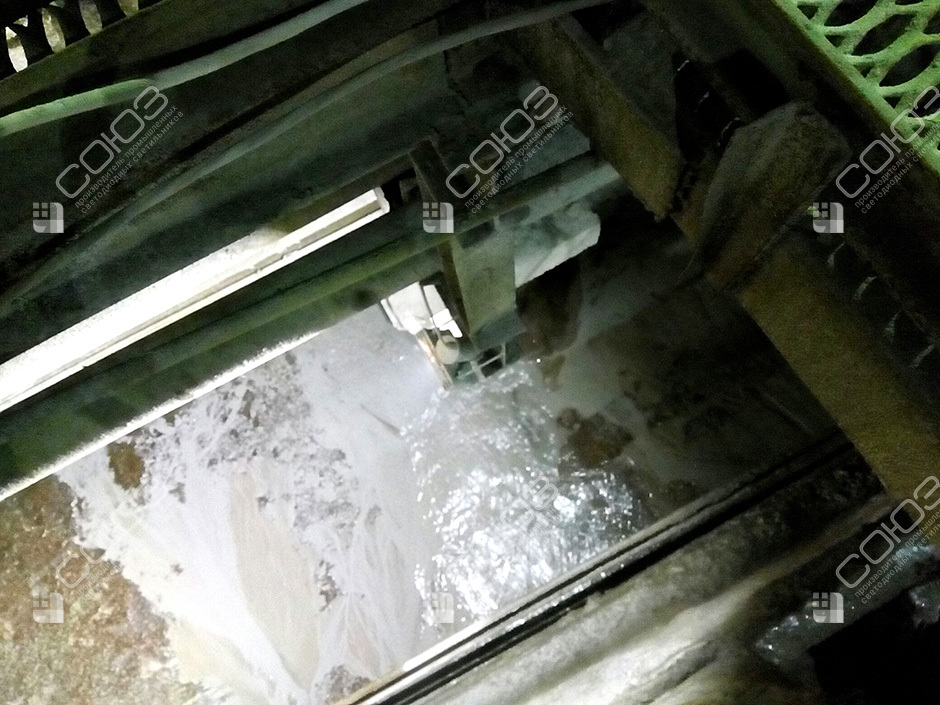

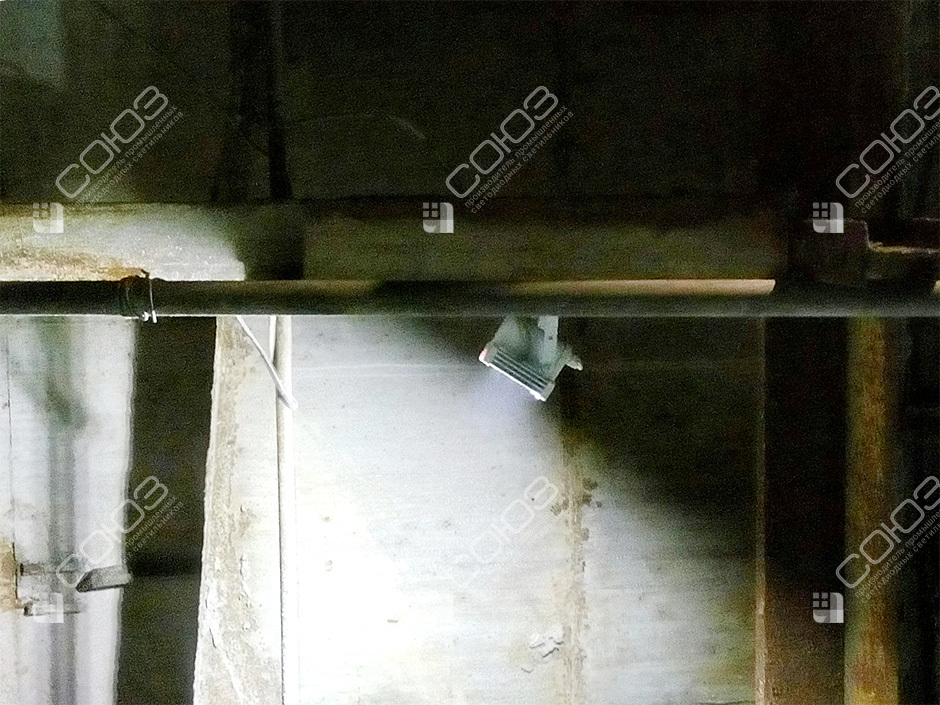

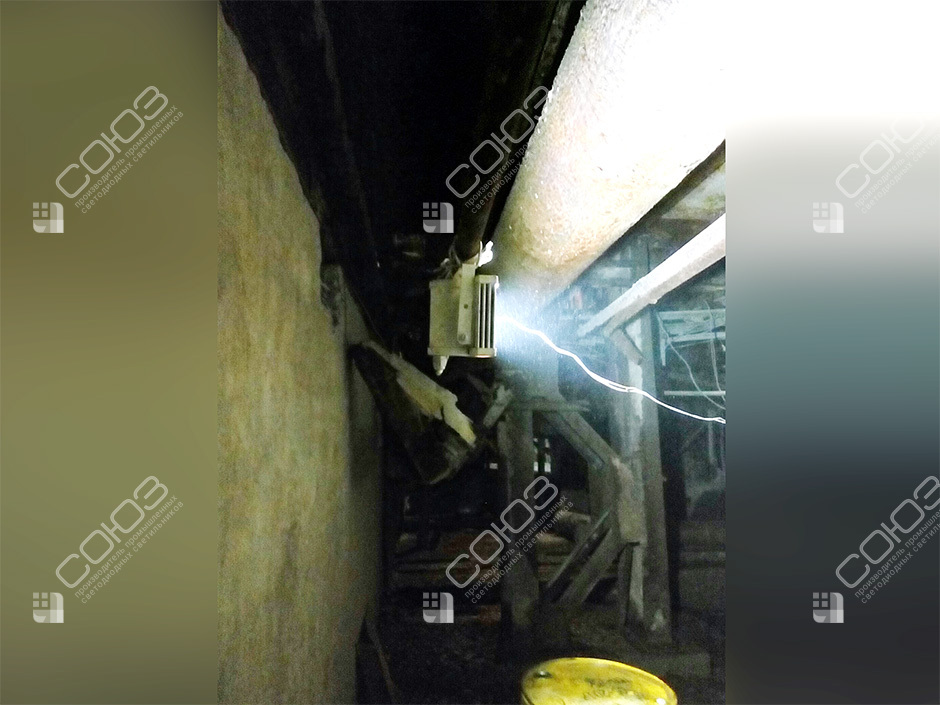

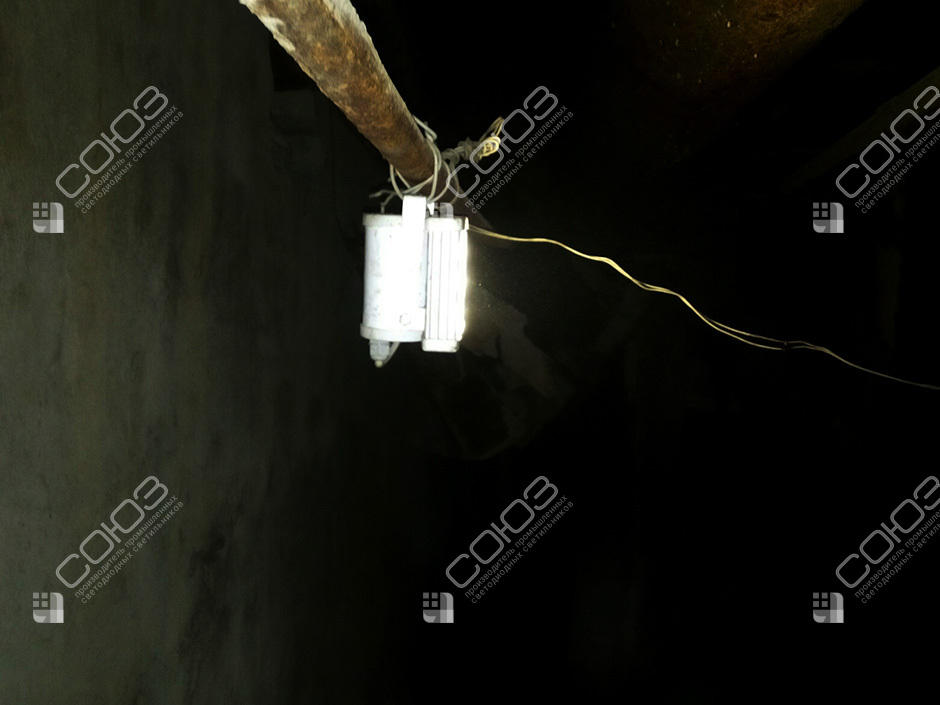

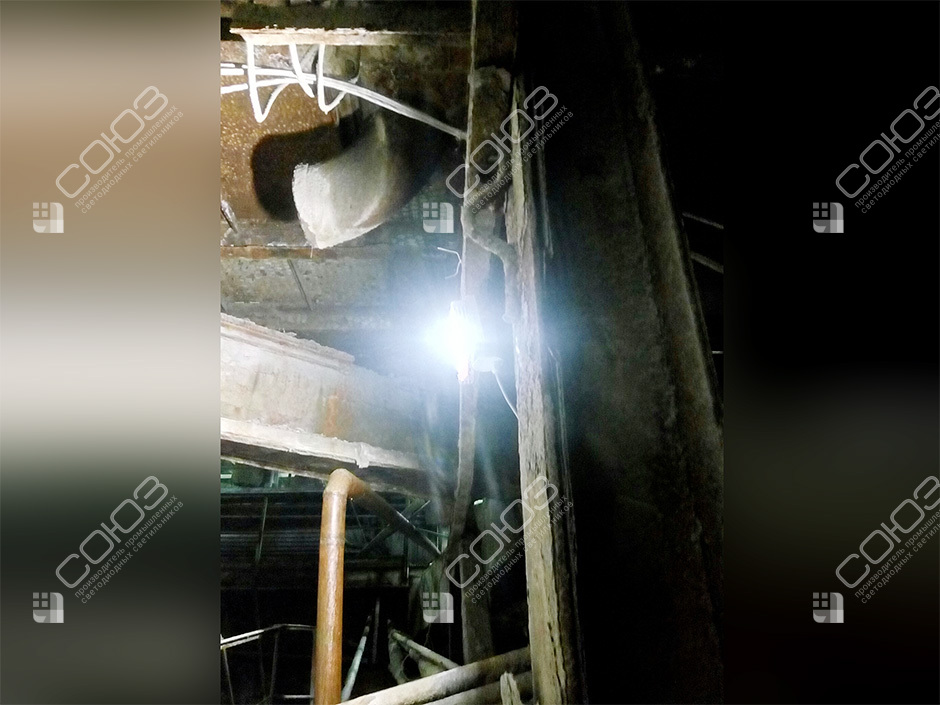

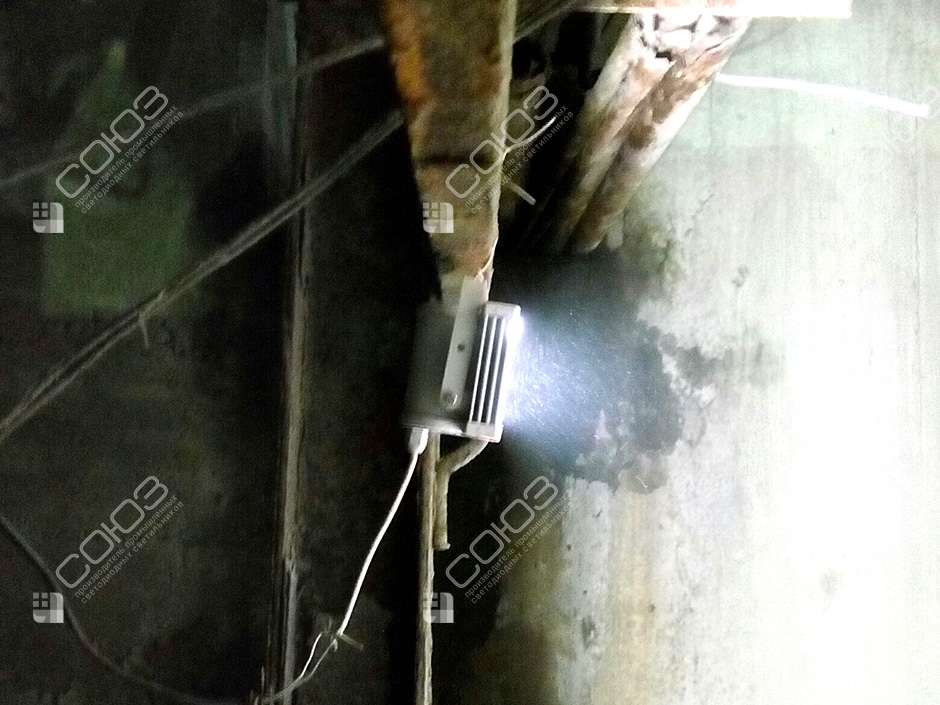

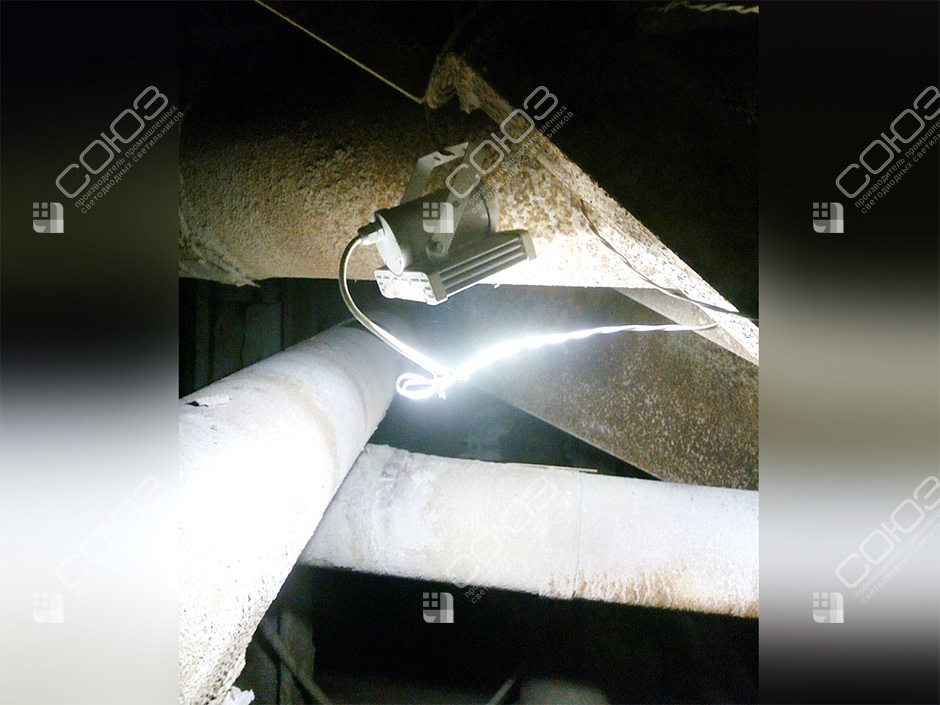

На фотографии видны трубопроводы, опорные элементы и поверхность воды в нижней части пространства. Для такого участка важно различать границы прохода и элементы коммуникаций, а не только получить яркое отражение на воде. Размещение источника рядом с трубами позволяет направить поток в затенённую зону, но требует внимательного выбора угла.
В проекте применяются компактные светильники 20 Вт на поворотном креплении. При подготовке аналогичного решения свет оценивают вдоль маршрута обслуживания и возле отдельных узлов. Труба может закрыть нижнюю поверхность от источника, а мокрый участок — отражать его в сторону наблюдателя. Поэтому точки рассматривают с разных направлений подхода. Фотографии помогают понять геометрию объекта; параметры освещённости проверяют отдельно по размерам и расположению приборов.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности влажных инженерных тоннелей
Граница прохода
Свет должен помогать различать опоры, перепады и пространство рядом с трубами. Проверяют реальные маршруты обслуживания, включая наиболее узкие участки.
Отражения от воды
Направление выбирают с уровня наблюдателя. Яркое пятно на влажной поверхности не должно мешать видеть расположенные рядом элементы и границы рабочей зоны.
Доступ к светильнику
Крепление предусматривают там, где возможно обслуживание. Прибор и кабель не должны закрывать соединения труб или мешать демонтажу соседних конструкций.
Как подготовить схему света для водоканала
Передайте продольную схему тоннеля с поперечными сечениями, трубами и опорами. Отметьте точки осмотра, лестницы и зоны возможного скопления воды. Добавьте сведения об условиях среды и фотографии с маршрута сотрудника. Для сети 36 В нужны параметры источника и длины кабельных участков.
Сравните светильники на 36 В, низковольтные исполнения и компактные прожекторы. Посмотрите освещение кабельного туннеля и свет в насосном отделении. В этих примерах различаются обслуживаемые коммуникации. Для водоканала шаг установки и направление выбирают по маршруту, препятствиям и местам контроля. Учитывают не только среднюю освещённость, но и видимость отдельных участков за трубами.
Материалы для расчёта и выбора исполнения
Страница нормы освещённости помогает уточнить требования к проходам и операциям обслуживания. В расчёт включают IES-файлы модели и геометрию крупных коммуникаций. Кривые силы света объясняют распределение потока 120°: широкий угол не позволяет свету проходить сквозь трубы, поэтому расположение источников остаётся решающим.
Изучите маркировку СОЮЗ и технический паспорт. Светильник проекта работает в диапазоне 32–42 В переменного тока. IP67 характеризует защиту оболочки; его не следует понимать как разрешение на постоянную работу под водой. При подборе уточняют условия размещения, состояние кабельных вводов и возможное воздействие среды. Для всей линии предусматривают подходящие соединения и доступ к осмотру, очистке и замене приборов.
