Проект освещения станков светильниками 24 В
Для местного освещения станков применены СОЮЗ 23-20/1-67 на 24 В DC. Семь фотографий показывают размещение отдельных компактных источников возле рабочих органов оборудования.
Проект реализован на светильниках:
Решение на объекте
Индивидуальное освещение рабочих зон станочного участка
На станочном участке одинаковое общее освещение не всегда даёт одинаковую видимость у каждого станка. Корпуса, ограждения и оснастка отличаются по форме, а рабочие поверхности находятся на разной глубине. В этом проекте использованы компактные низковольтные светильники, которые располагаются непосредственно рядом с зонами выполнения операций.

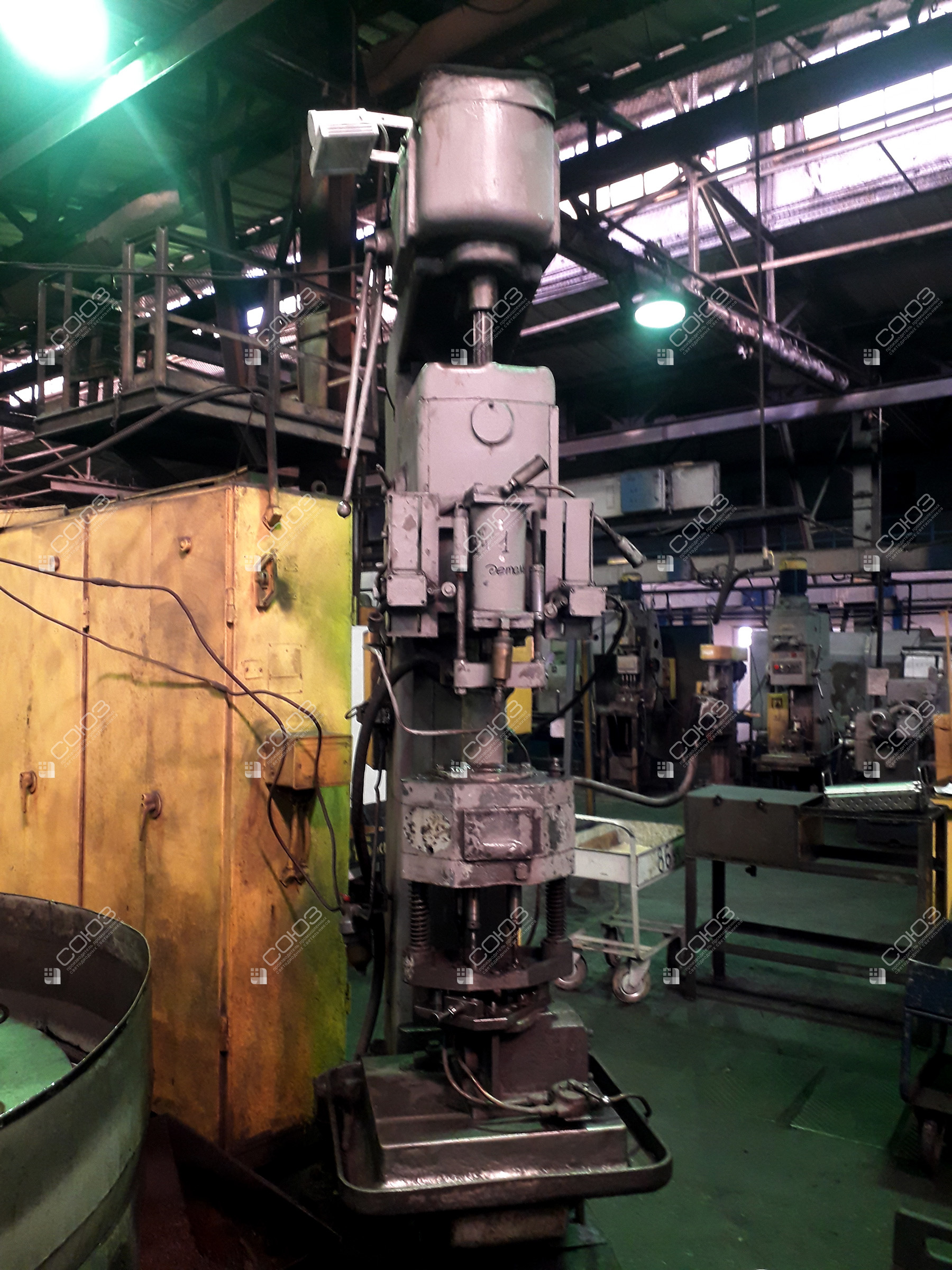

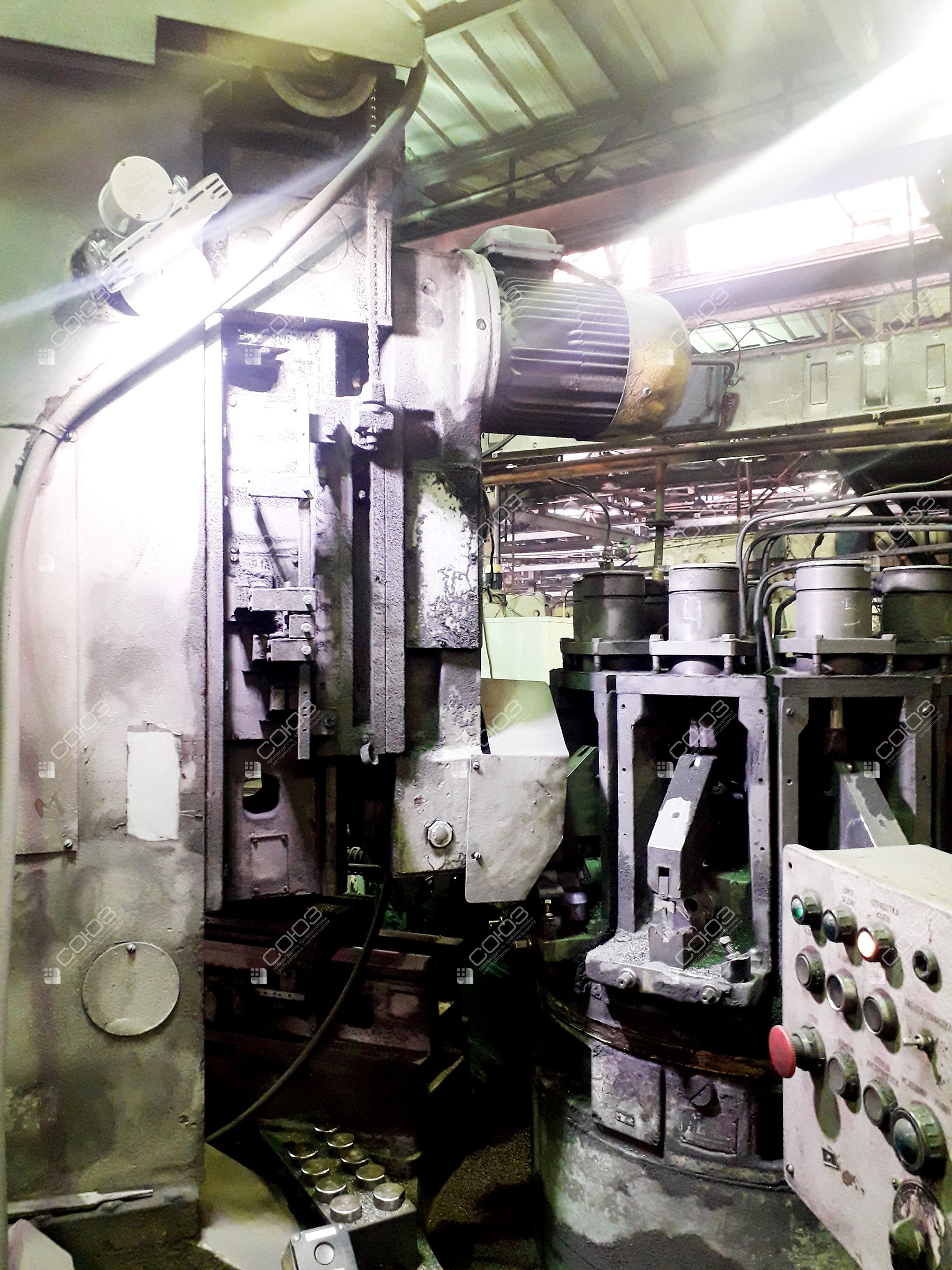

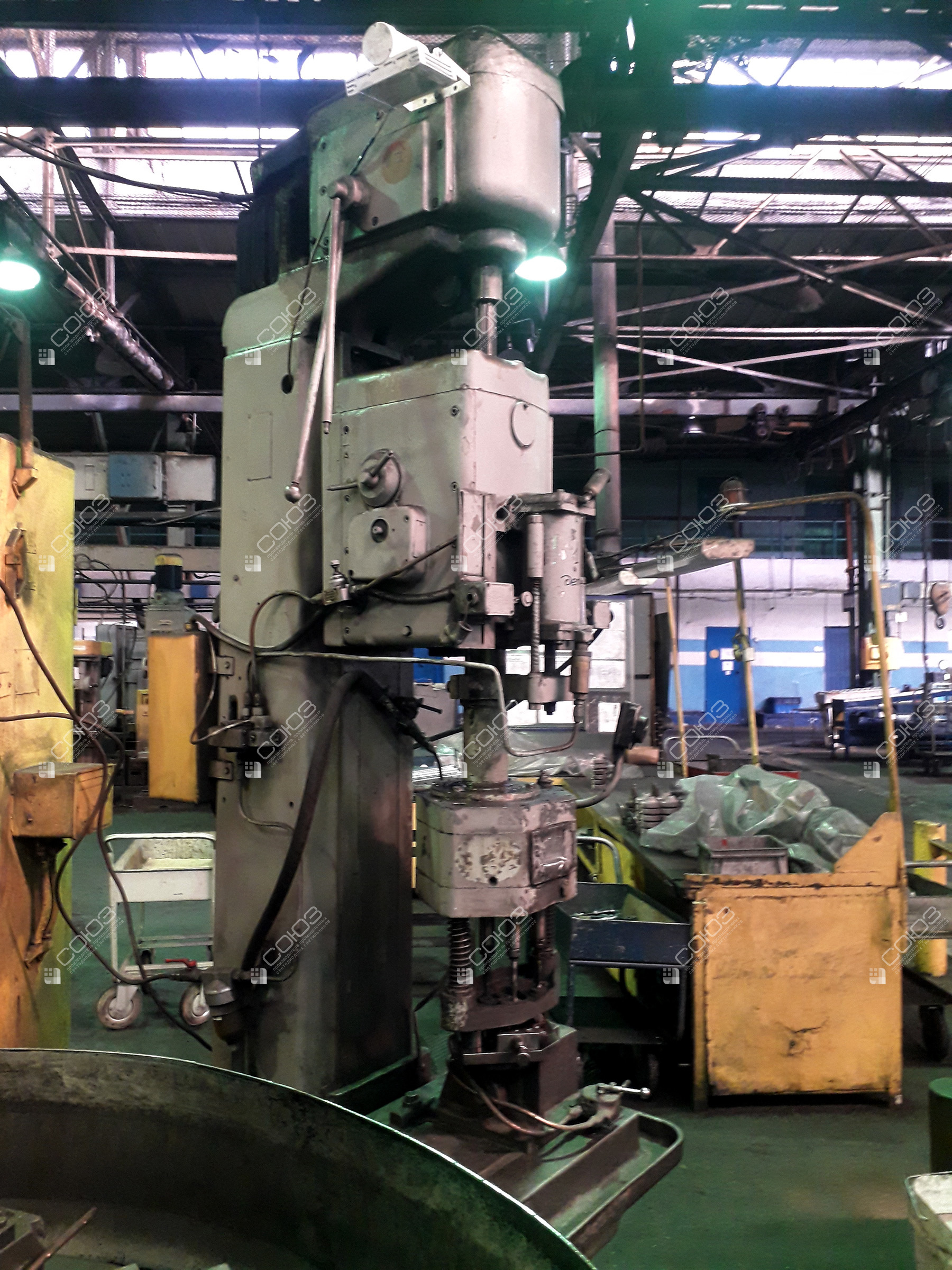

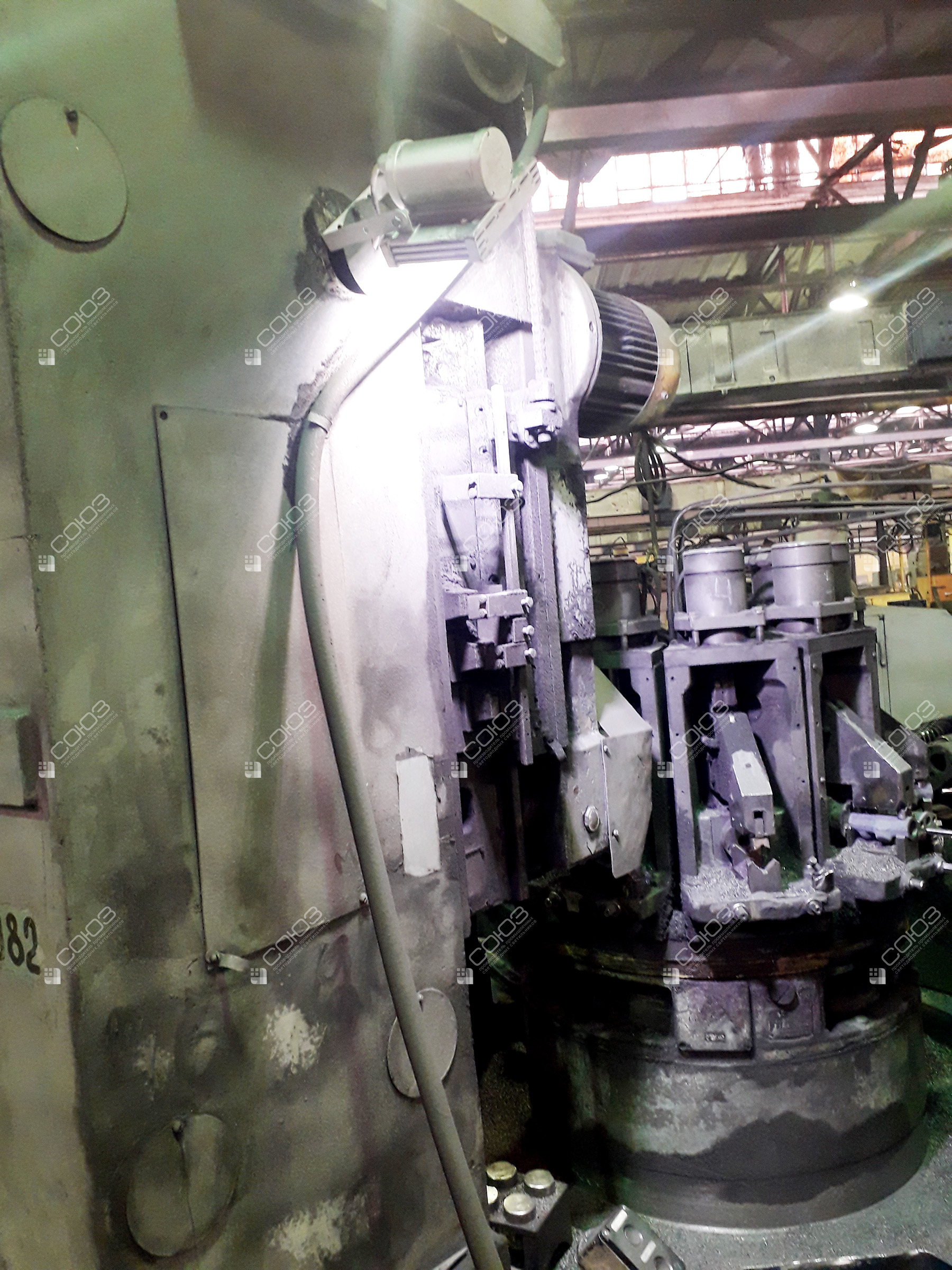

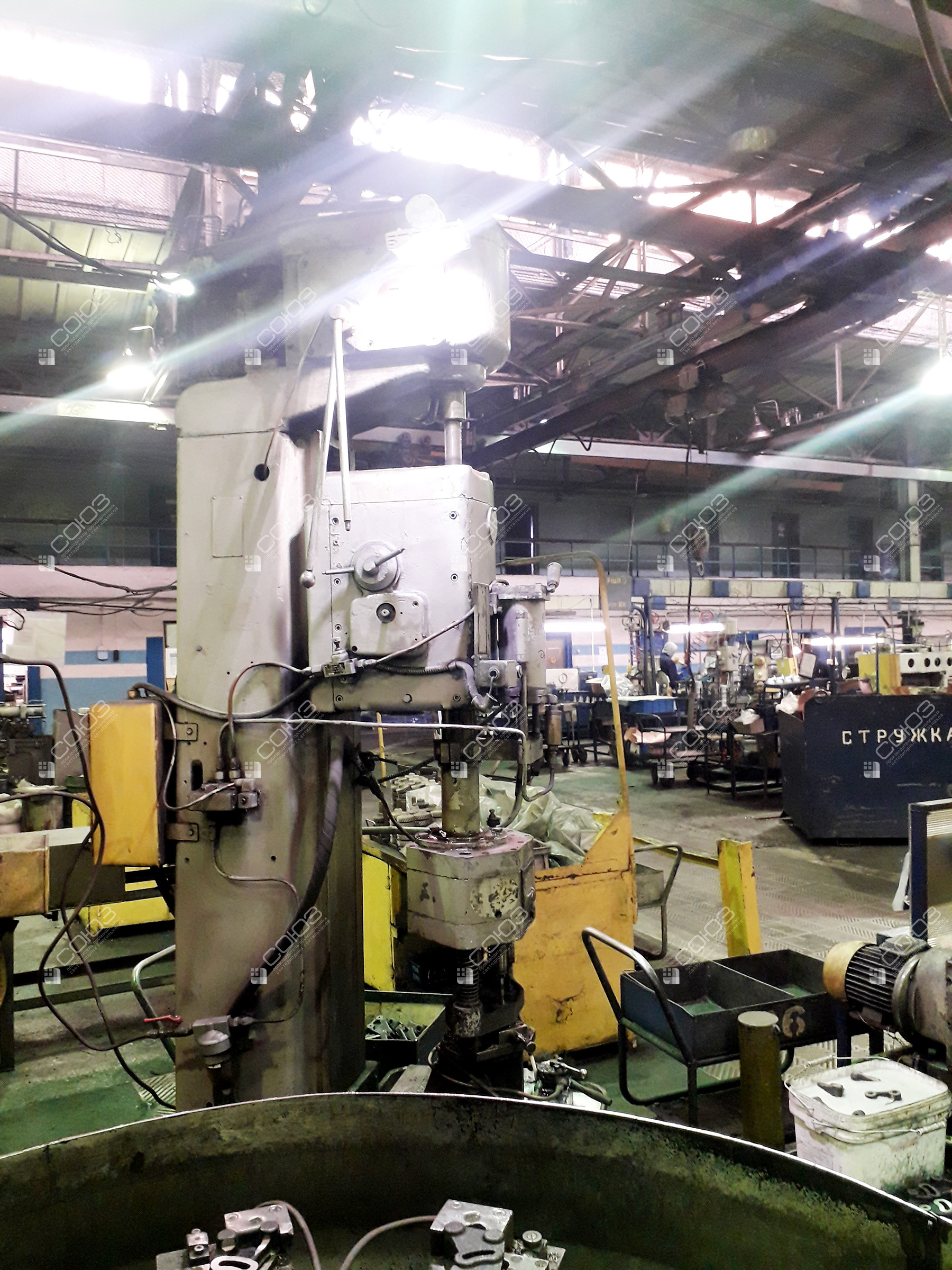

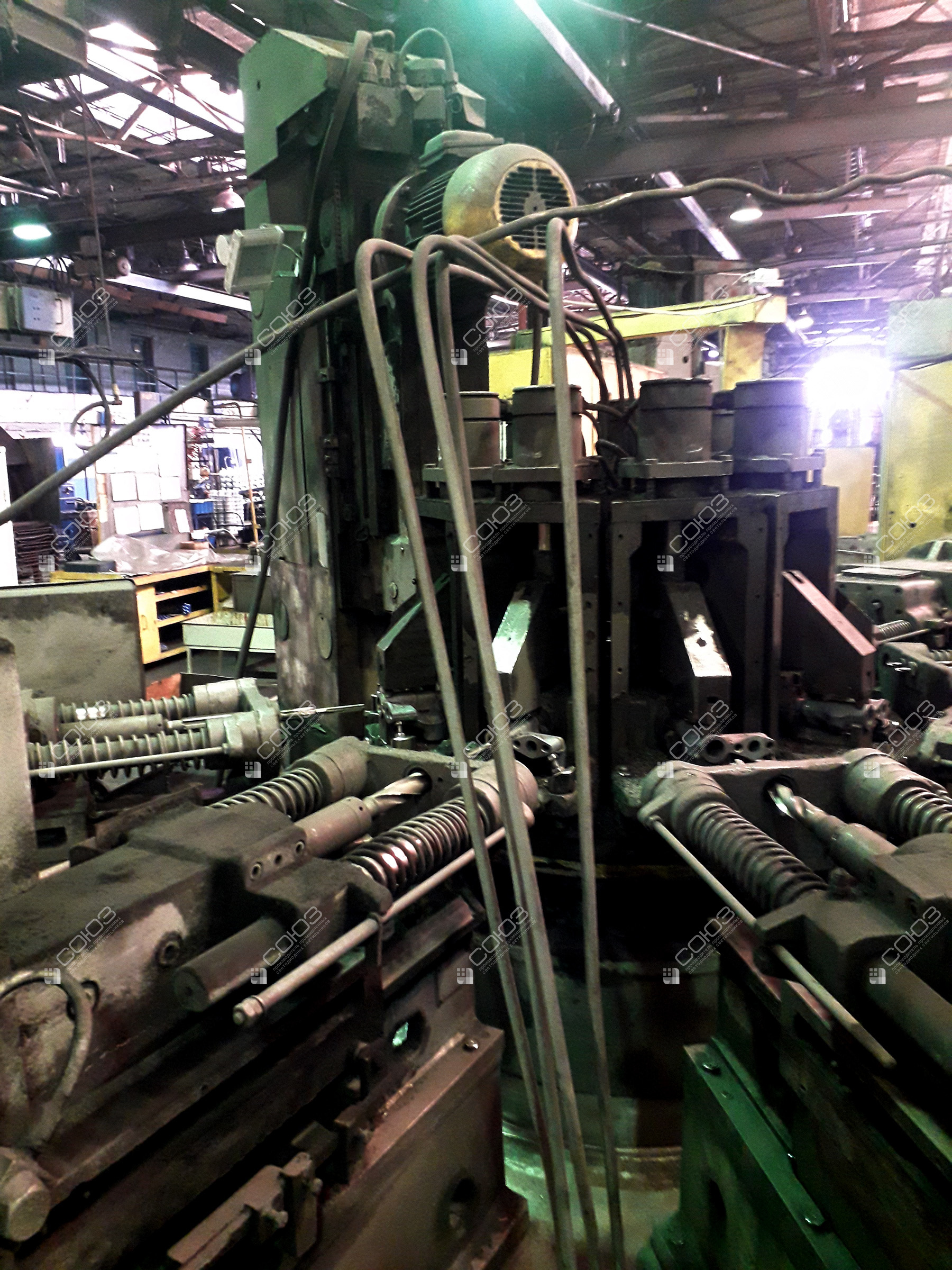

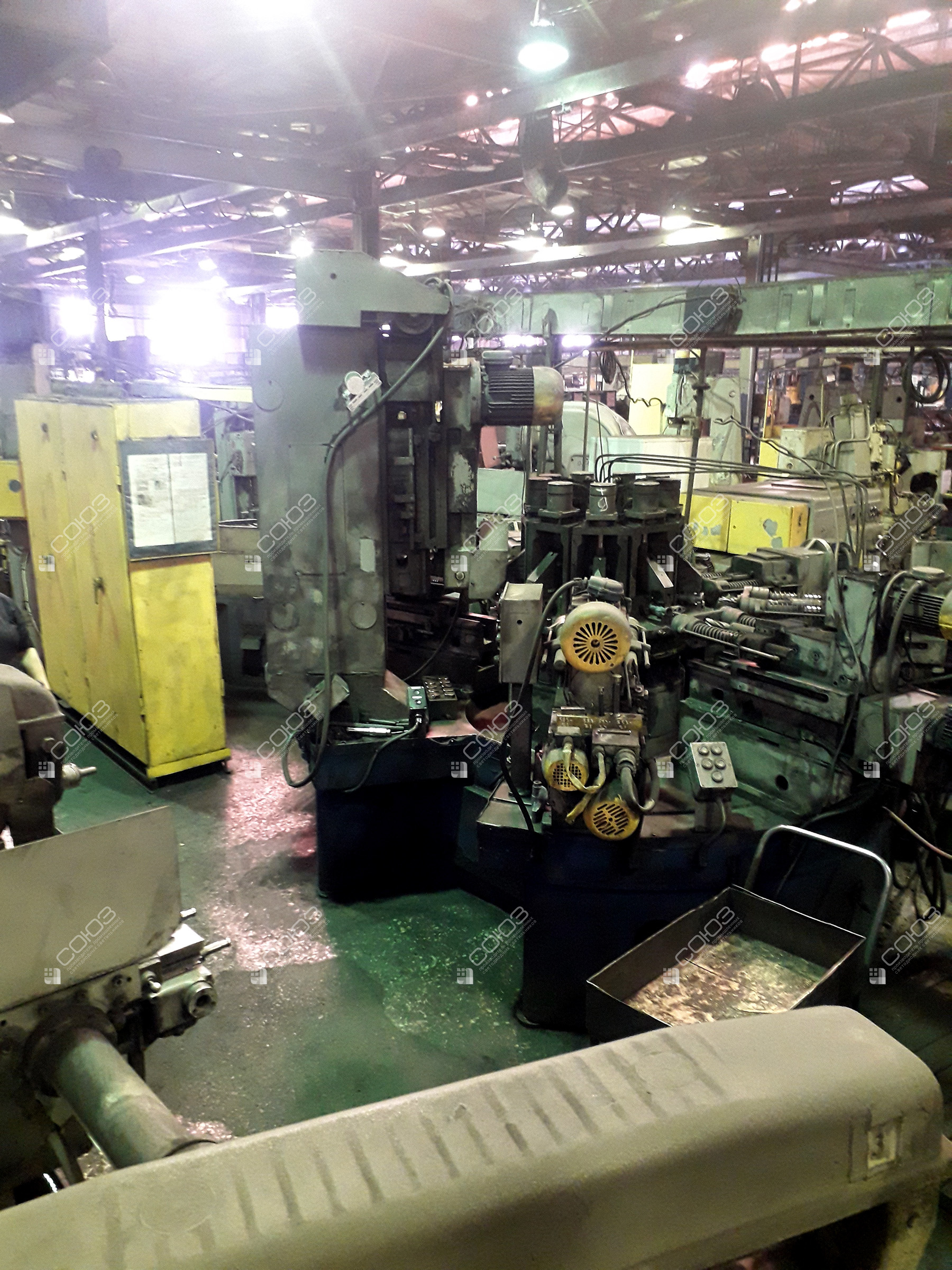

Семь фотографий помогают сравнить положение источников относительно оборудования. Для нового участка полезно рассматривать каждый станок отдельно: одна модель может применяться в нескольких местах, но направление и крепление выбирают под конкретную компоновку. Это позволяет подвести свет к детали, не занимая рабочую поверхность и не полагаясь только на поток от потолочных приборов.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Широкое распределение формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло; оптический поликарбонат закрывает светодиоды. Степень защиты — IP67. Указанные параметры относятся к данному исполнению.
Особенности решения
20 Вт на локальную точку
Каждый светильник даёт 2710 лм с углом 120°. Количество источников зависит от числа рабочих зон и препятствий, а не только от общего числа станков.
Настройка направления
Поворотная скоба помогает согласовать поток с положением детали. Проверяют тени от корпуса и рук, а также видимость при изменении положения инструмента и оснастки.
Общая спецификация
Одинаковое обозначение облегчает подбор комплектации, но питание проверяют у каждой машины. Для данного исполнения нужны 24 В DC и правильная полярность подключения.
Как организовать свет для нескольких станков
Составьте список оборудования с фотографиями рабочих областей и доступными параметрами питания. Отметьте точки монтажа, зоны перемещения механизмов и основные операции. Для каждого станка проверяют видимость с рабочего места сотрудника и доступ к светильнику при обслуживании. Общий свет обеспечивает окружающие проходы, а местные источники дополняют его внутри оборудования.
Начните с станочных светильников и исполнений на 24 В. Другие варианты доступны в низковольтном каталоге. Сравните рабочую зону Amada AC2510NT и освещение сверлильного станка. Эти проекты показывают разные способы подвести местный свет к детали. При подборе проверяют длину кабеля, защиту соединений и возможность очистки экрана. После размещения типовой заготовки направление уточняют, чтобы свет доходил именно до нужной поверхности.
