Освещение цеха трубной заготовки светильниками СОЮЗ 210 Вт
Цех трубной заготовки освещён СОЮЗ 24-210/1-67 по 210 Вт. Одиннадцать фотографий показывают потолочные ряды над производственным пространством и их положение относительно кран-балки.
Проект реализован на светильниках:
Решение на объекте

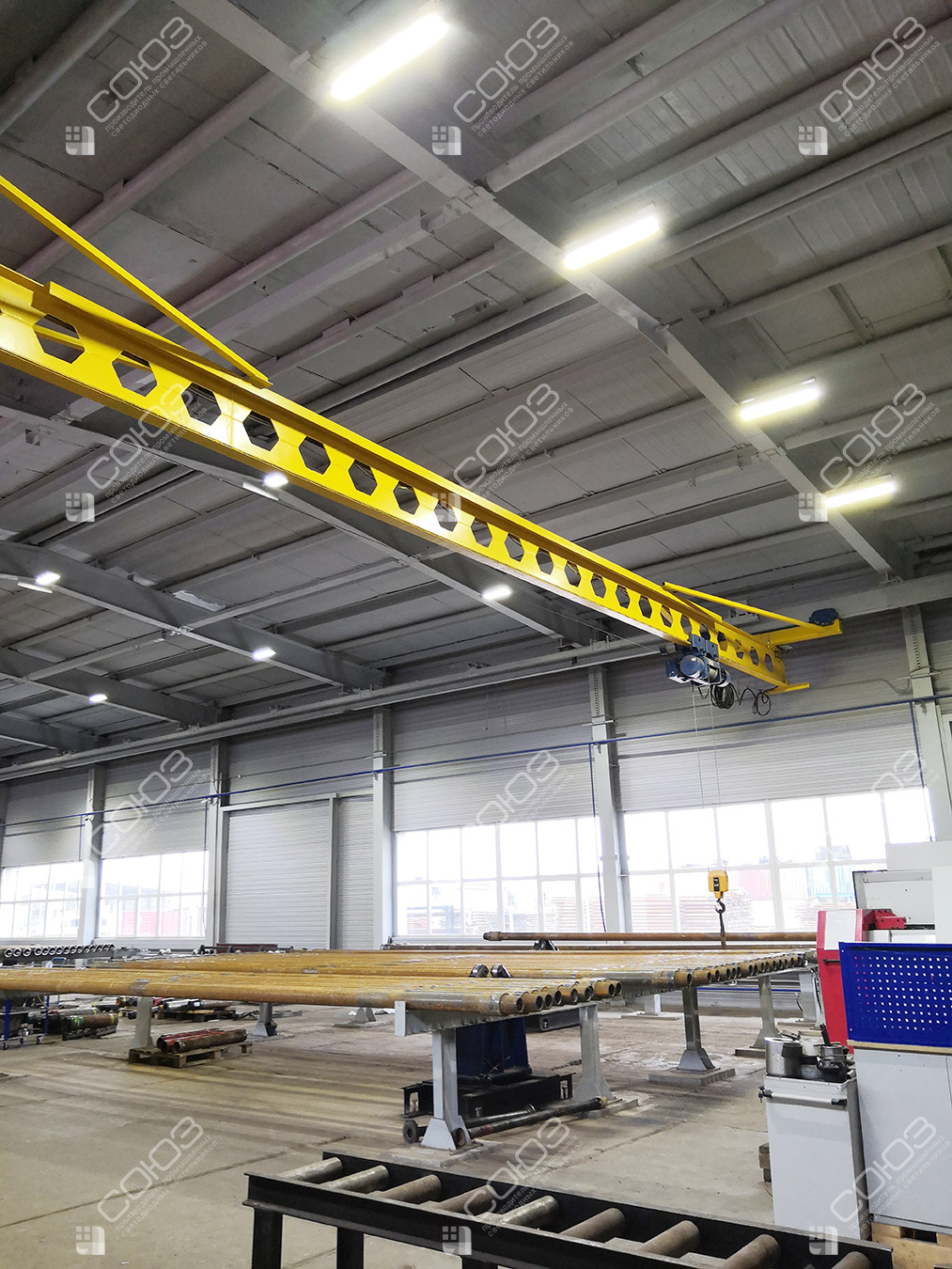

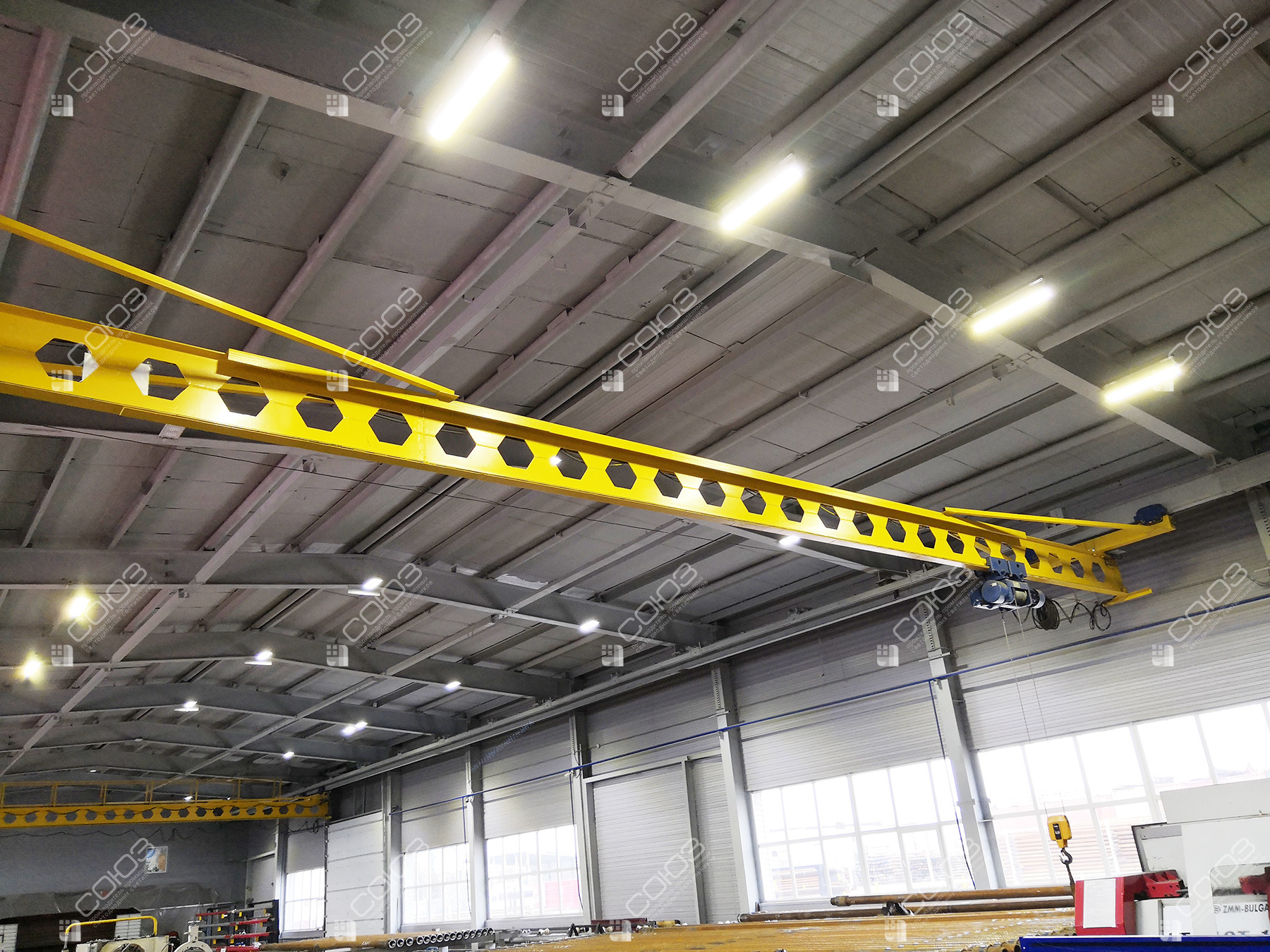

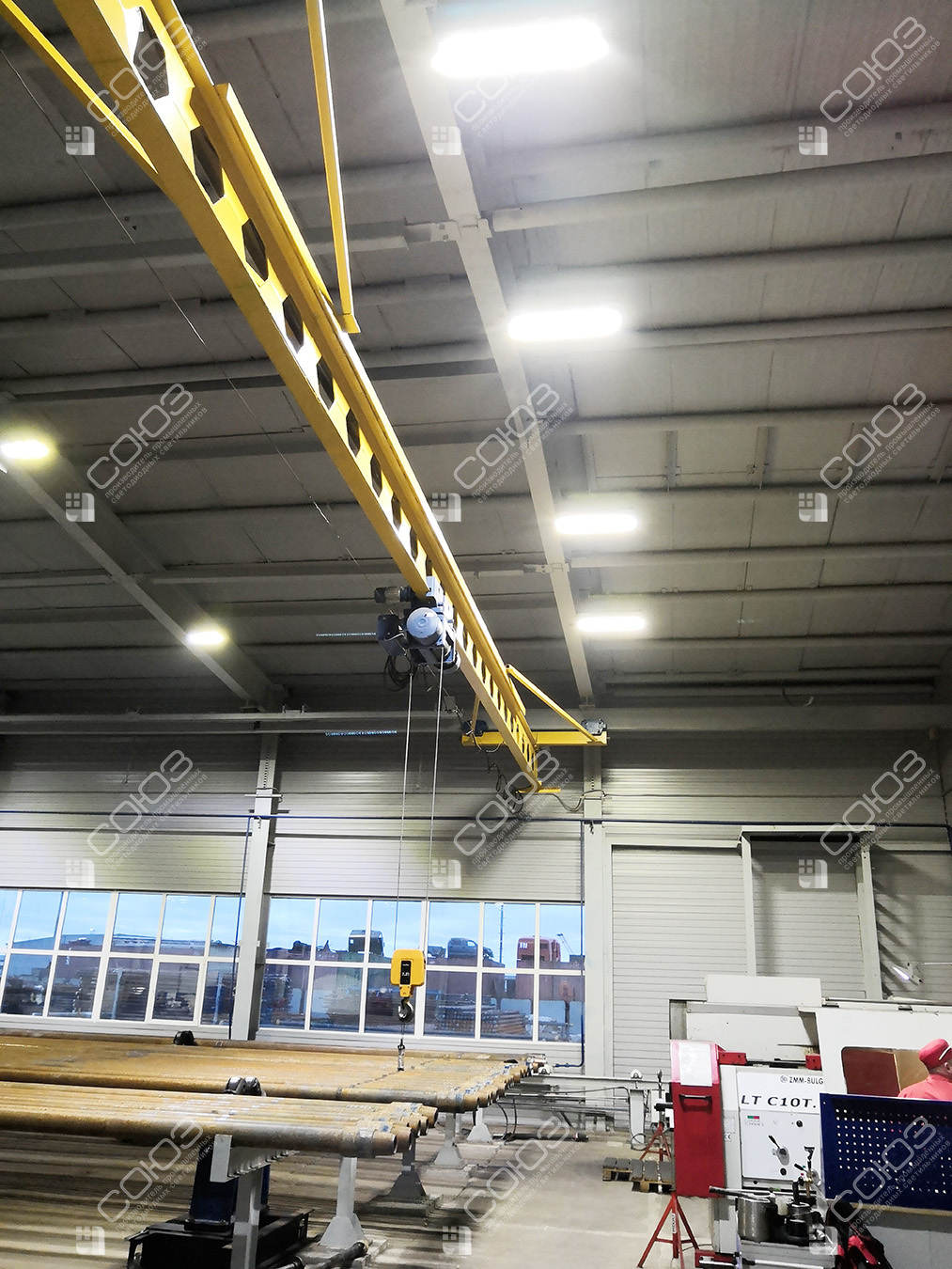

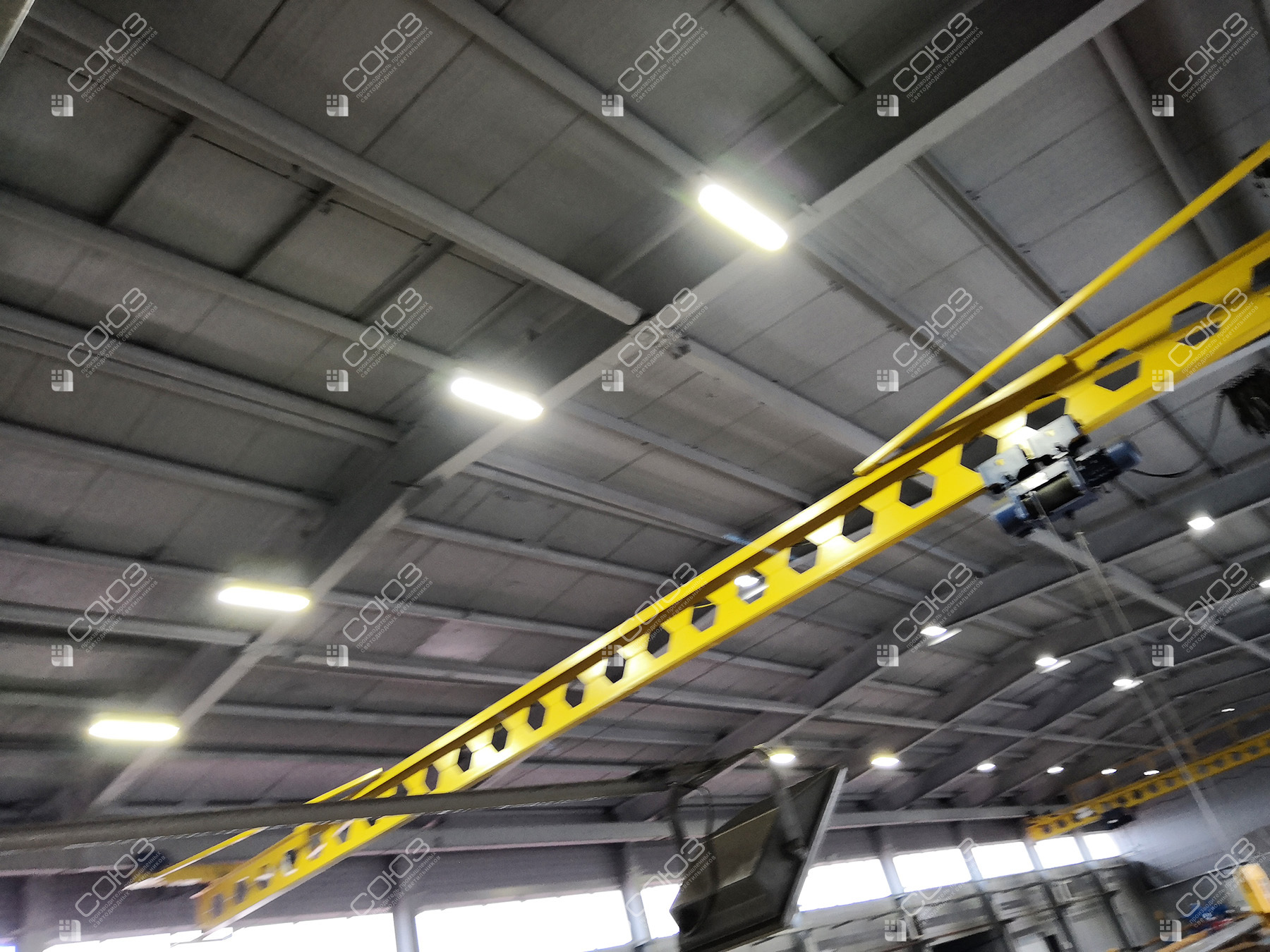

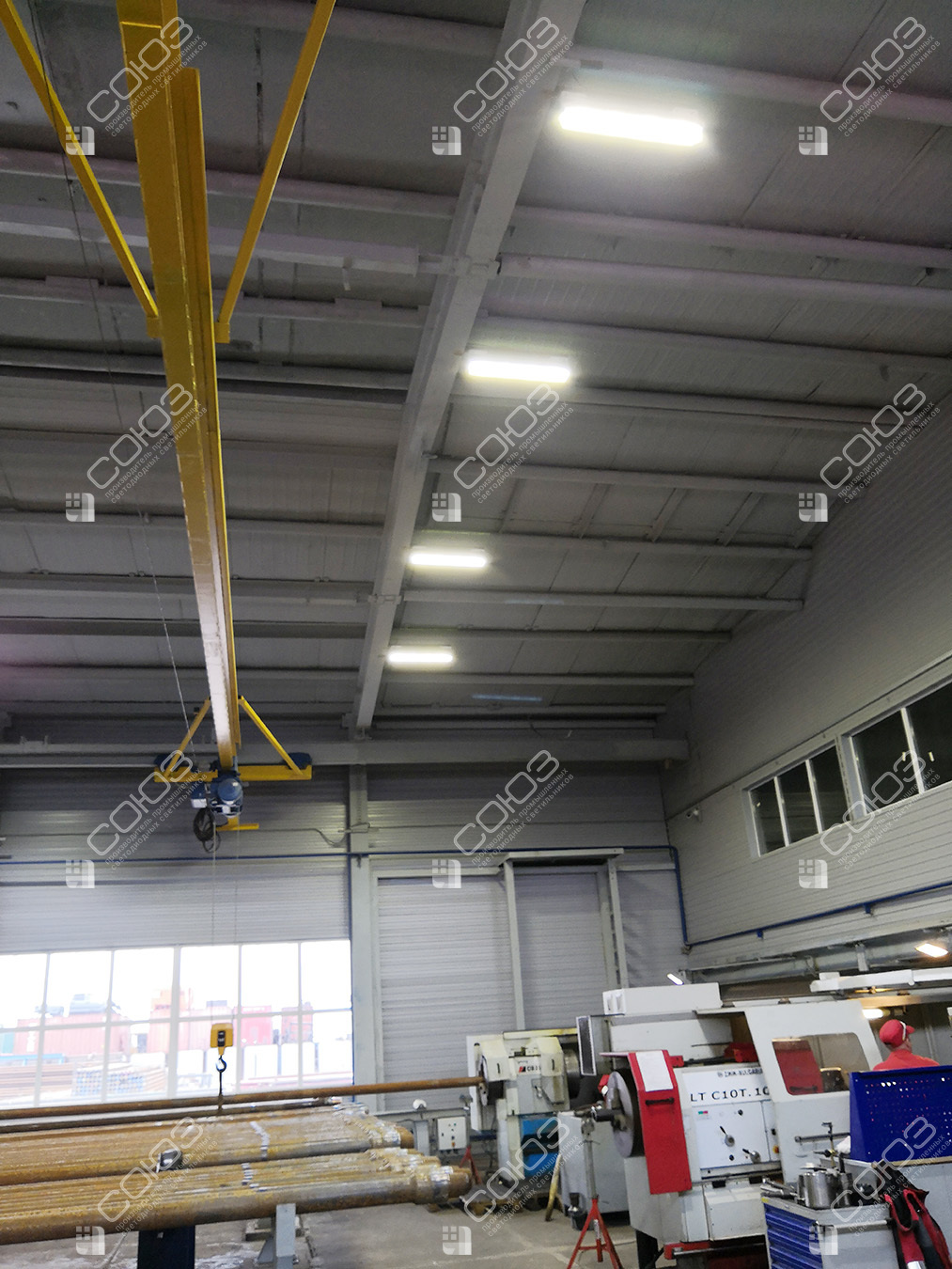

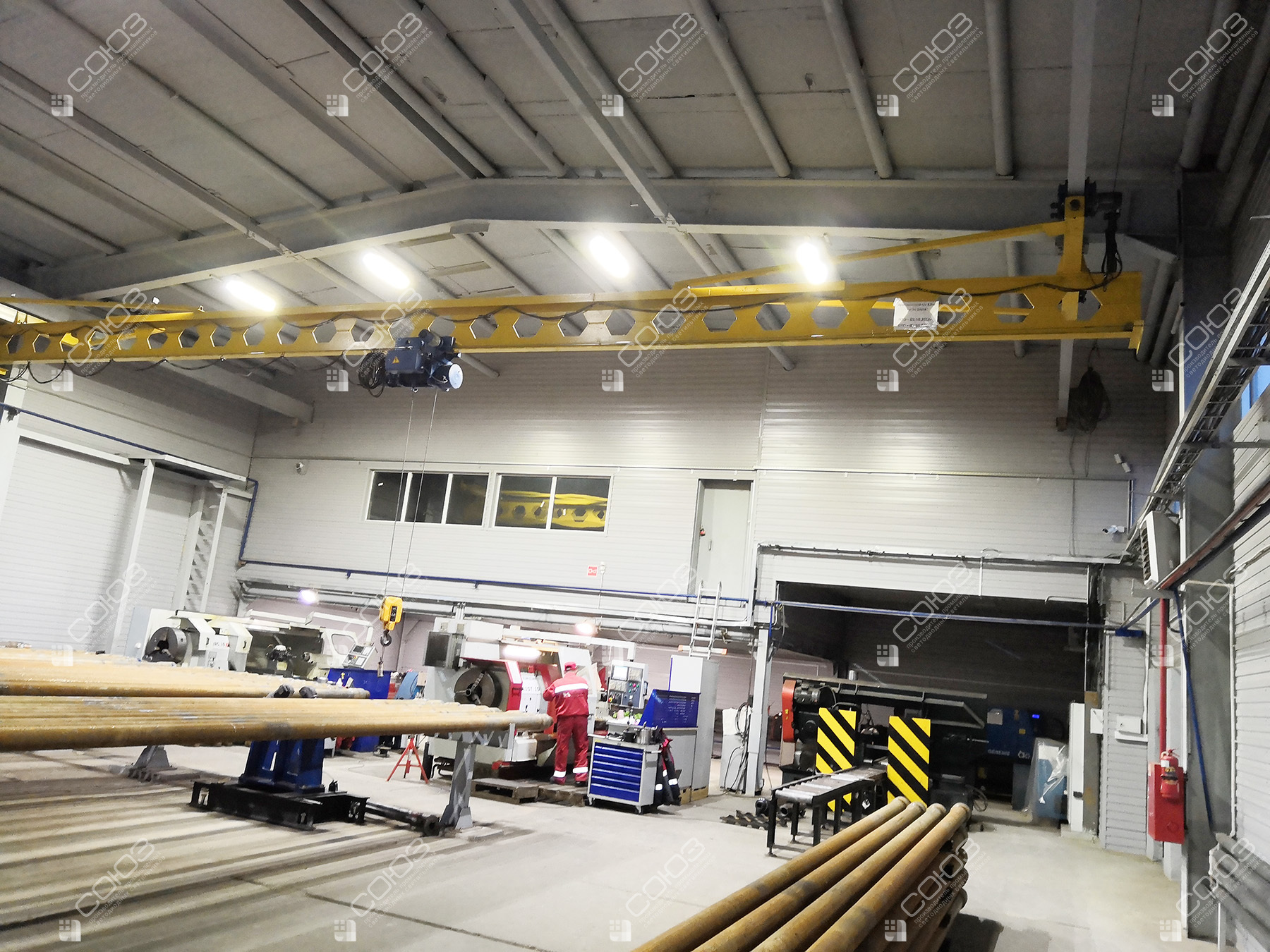

Световые ряды над зоной перемещения трубных заготовок

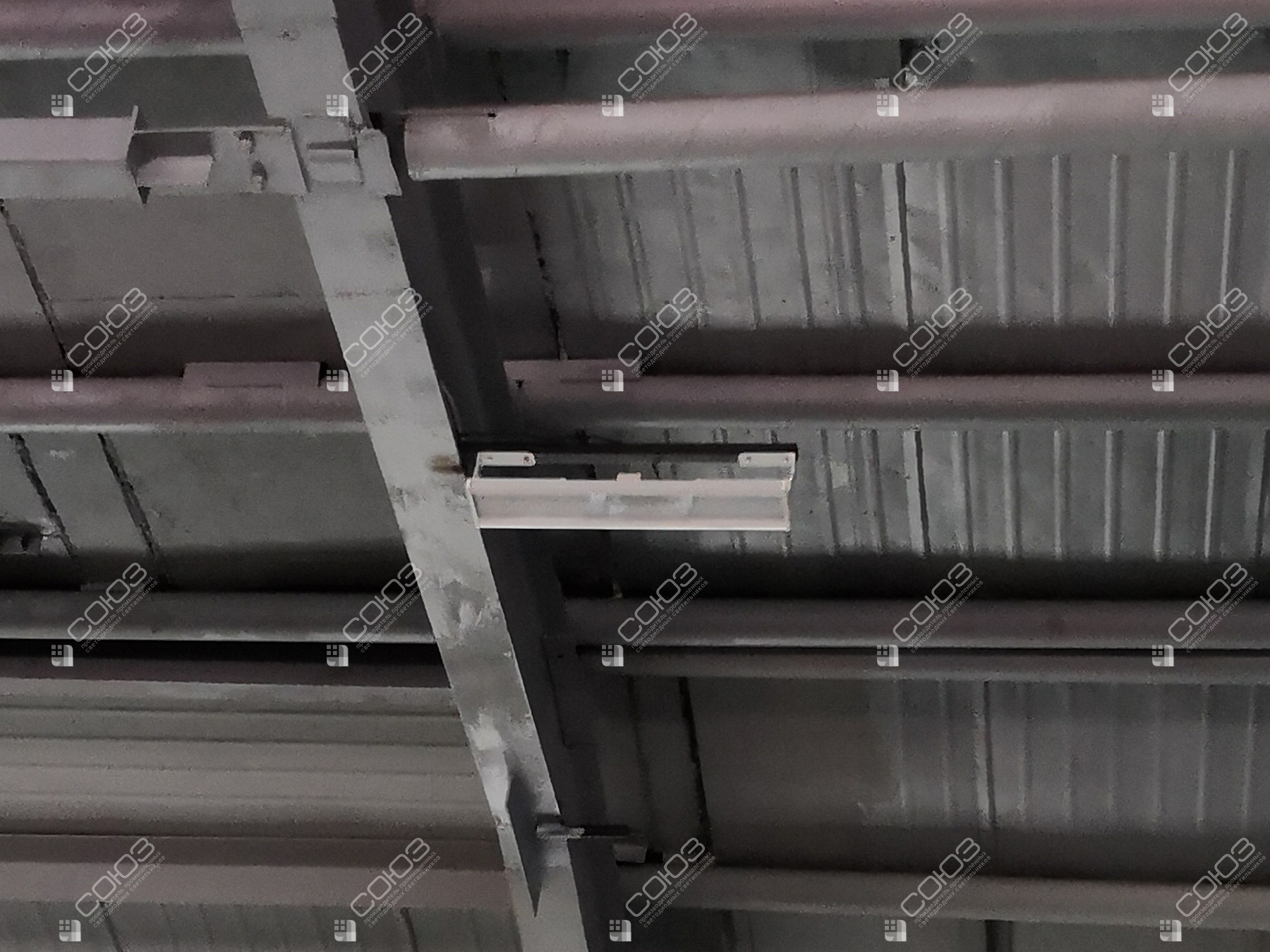

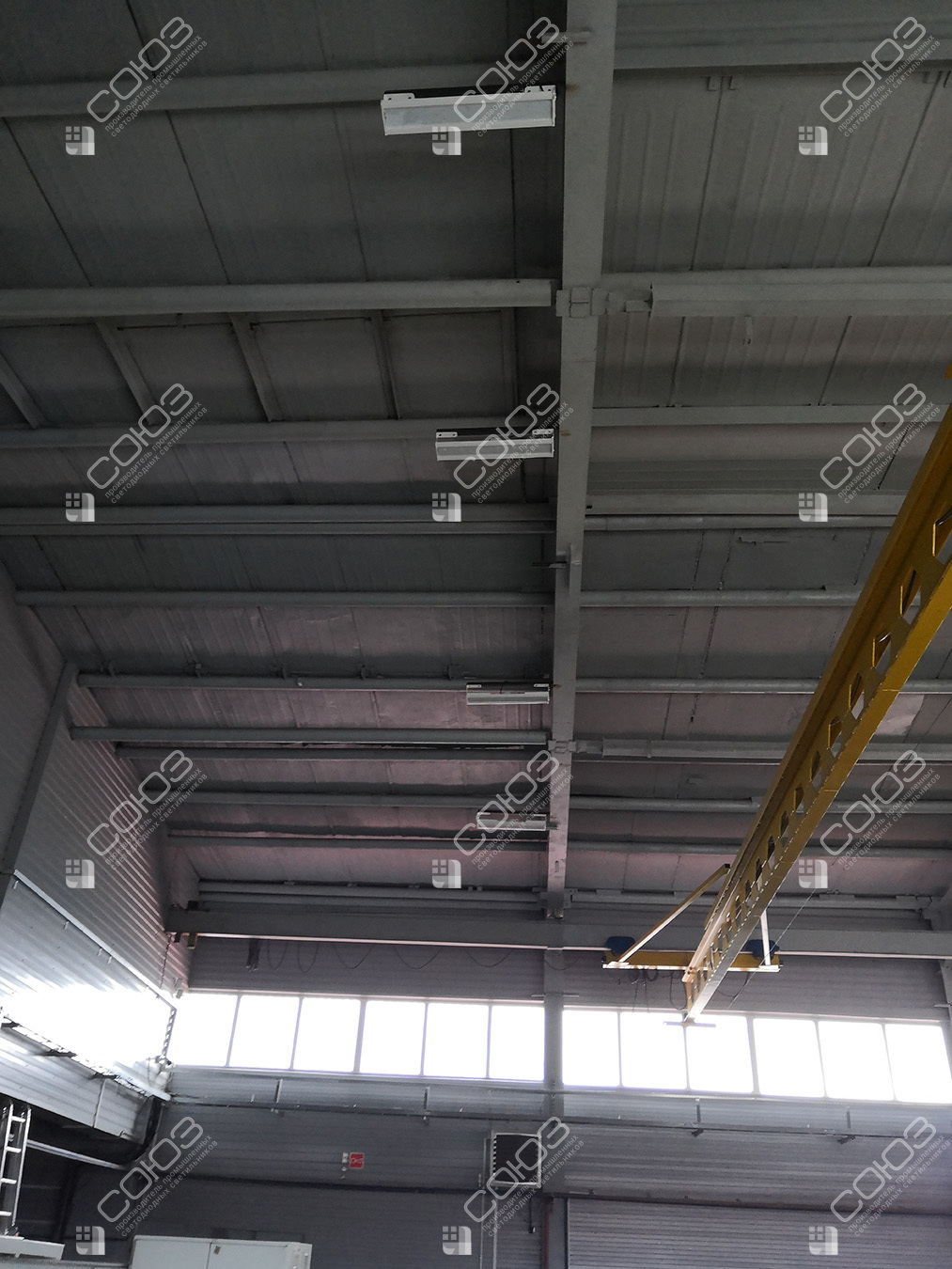

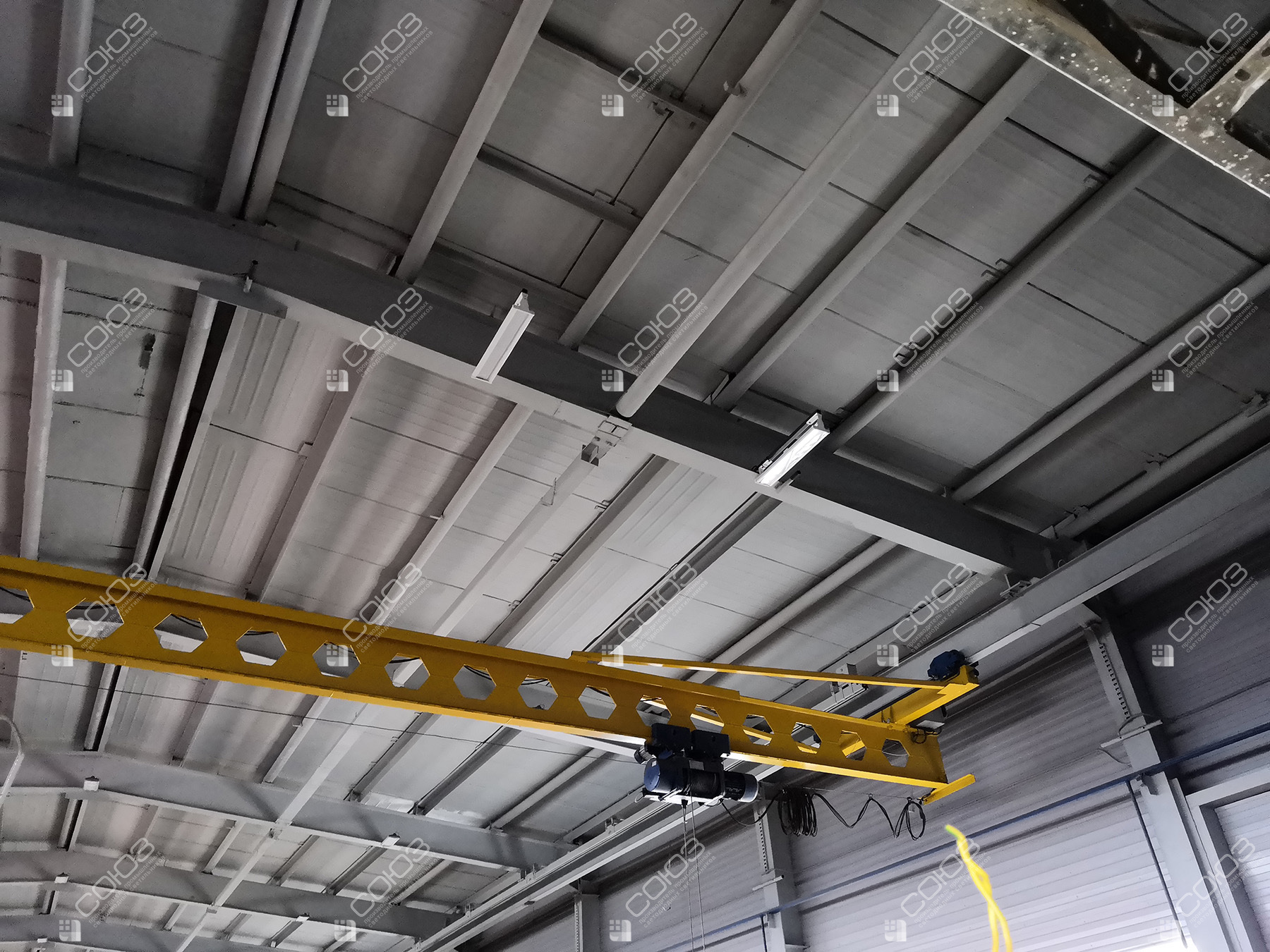

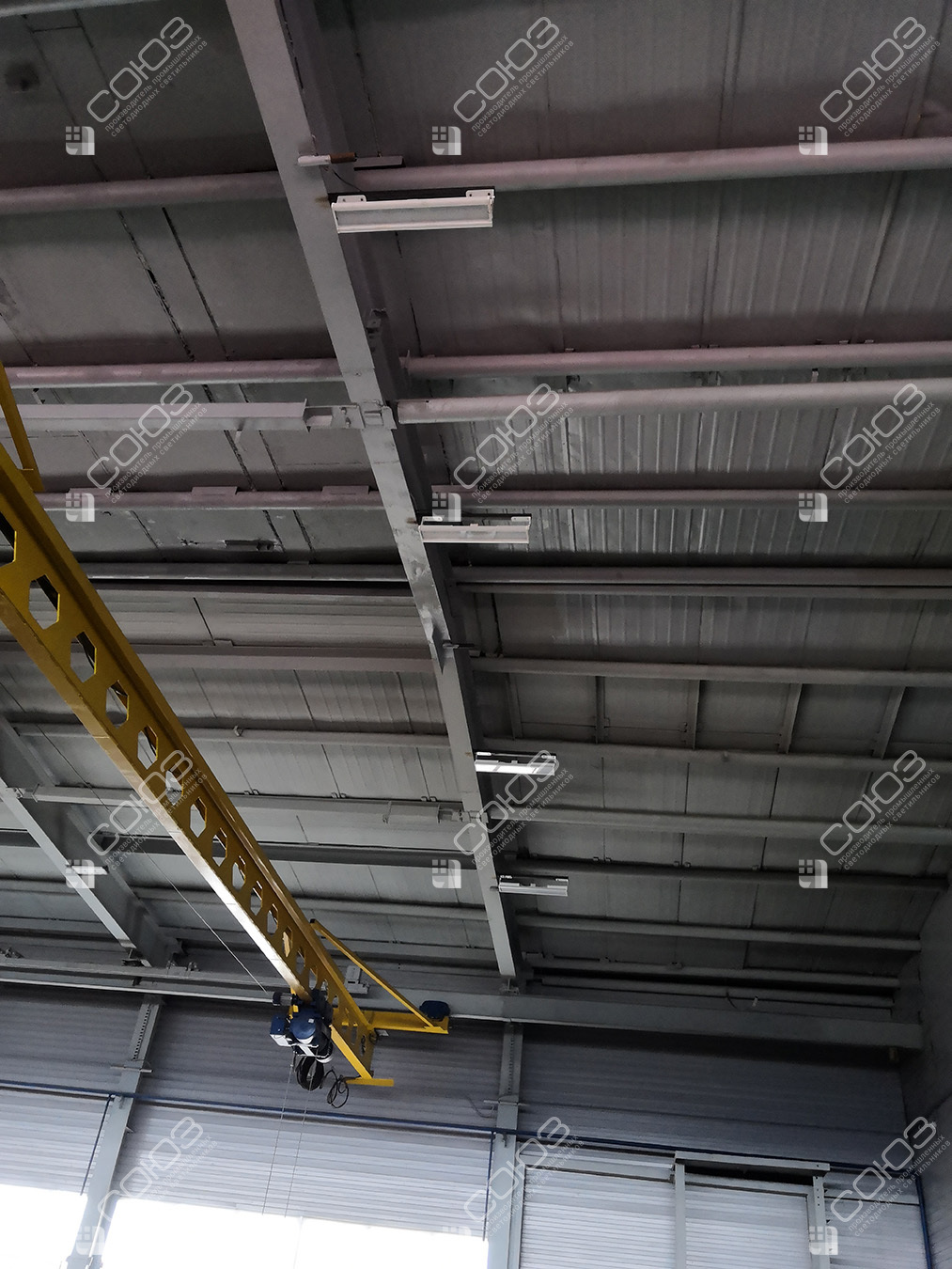

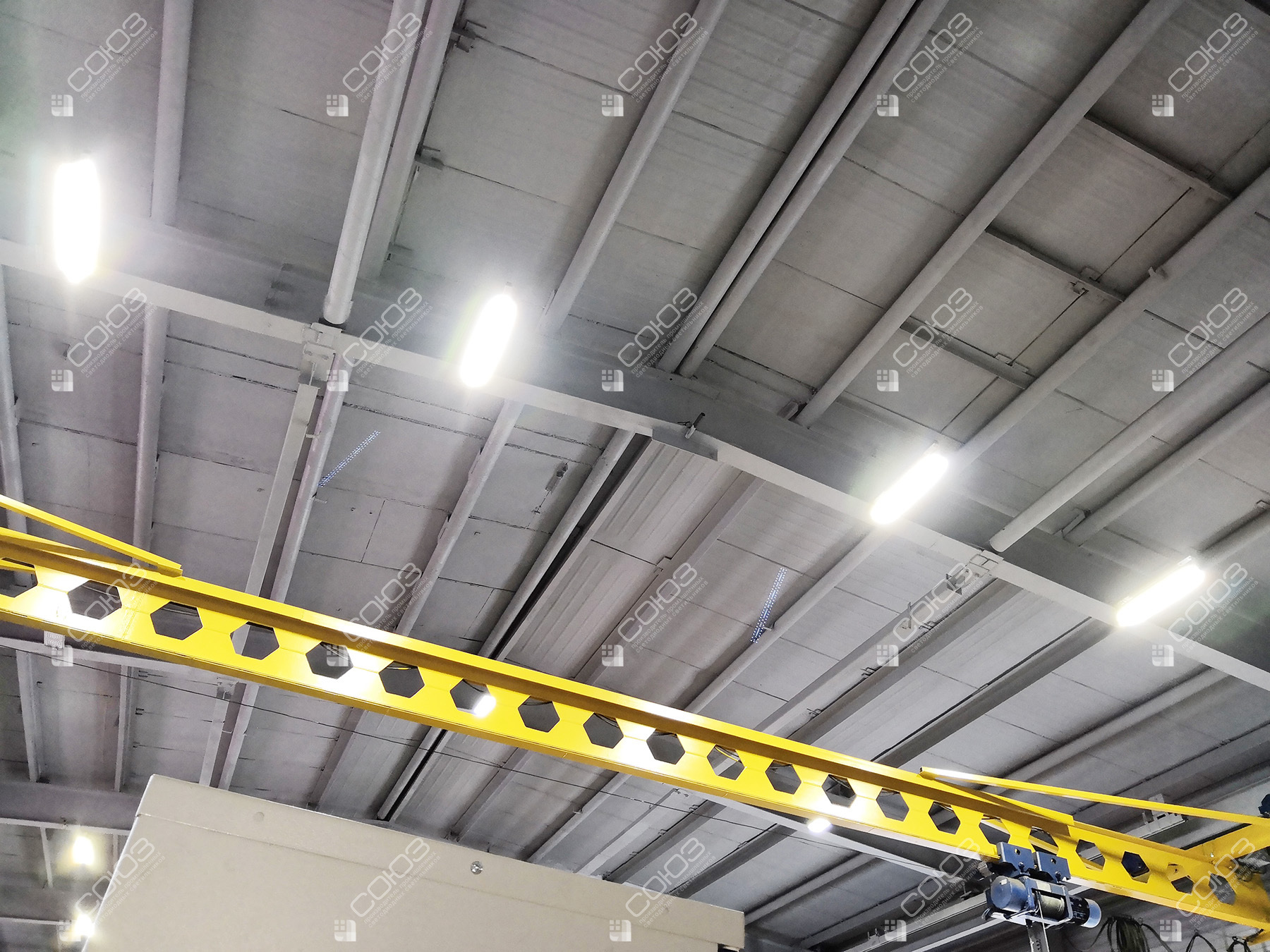

СОЮЗ 24-210/1-67 расположены под перекрытием над кран-балкой. Световые ряды освещают рабочие позиции, проходы и места укладки труб.
При расчёте учитывают длину заготовок, пространство для их подачи и тени при разных положениях крана. Схему проверяют с рабочей загрузкой цеха.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха трубной заготовки
Задайте размеры цеха трубной заготовки — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Потолочное крепление к горизонтальной поверхности или подвес; поворот на скобах ±30°. Светодиоды без вторичных линз, алюминиевый корпус, экран из оптического поликарбоната, защита IP67.
Кран, заготовка и место работы
Подвижная кран-балка
Её положение меняет доступ света сверху. Рабочие зоны проверяют при характерных положениях механизма, особенно если рядом выполняются подготовительные операции.
Длинномерные изделия
Ряды света согласуют с местами подачи и укладки труб. Несколько заготовок могут затенить часть прохода или рабочей поверхности между ними.
Верхнее размещение
Светильник допускает потолочный или подвесной монтаж. При выборе основания учитывают высоту оборудования, доступ к прибору и допустимую регулировку корпуса.
Как подготовить расчёт для трубозаготовительного цеха
Передайте план с местами обработки, укладки и перемещения изделий. Укажите максимальные габариты заготовок, высоту кранового оборудования и доступные точки монтажа. Отдельно отметьте зоны разметки и осмотра: они могут нуждаться в дополнительном направлении, если изделие закрывает верхний свет.
Сравните освещение цехов, накладные модели и промышленные светильники. Посмотрите сварочные посты с перегородками и местный свет под крупной ёмкостью. Эти объекты показывают два разных источника теней — стационарное разделение пространства и само изделие. Для трубного цеха общий свет и локальные точки выбирают совместно, сохраняя свободные маршруты перемещения грузов.
Проверка света при рабочей загрузке цеха
Выберите нормы освещённости по операциям, а IES-файлы используйте для модели 24-210/1. кривые силы света помогут понять охват широкого распределения. В расчёт включают балки, габаритное оборудование и типовые зоны укладки: пустой прямоугольник помещения не показывает реальные препятствия.
Проверьте маркировку СОЮЗ и технический паспорт, включая крепление и условия эксплуатации. Для обслуживания приборов учитывают работу подъёмных механизмов и доступ к соединениям. После монтажа полезно проверить освещение при характерных положениях кран-балки, чтобы увидеть участки, где требуется дополнительное направление.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. Для подбора укажите модель и условия установки.
Рассчитаем освещение трубозаготовительного цеха
Пришлите план, размеры заготовок и высоты кранового оборудования. Подберём свет для рабочих позиций, проходов и зон перемещения изделий.
