Освещение производственного помещения светильниками СОЮЗ 210 Вт
СОЮЗ 24-210/1-67 мощностью 210 Вт для производственного помещения. Фотографии показывают размещение у строительных конструкций, корпус светильника и узел подключения.
Проект реализован на светильниках:
Решение на объекте

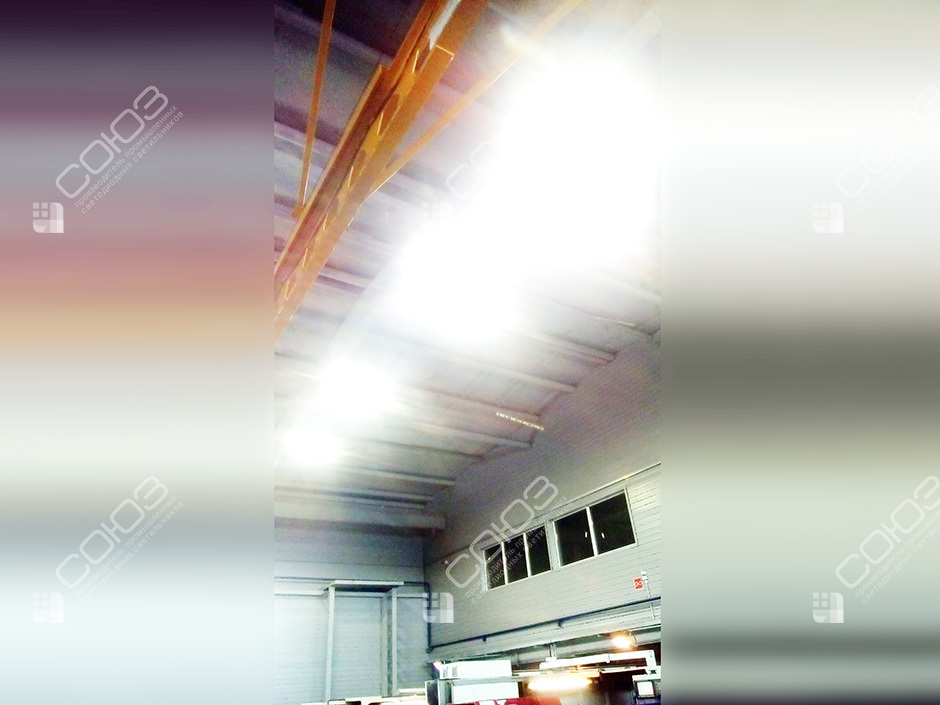

Монтаж светильника рядом с конструкциями цеха

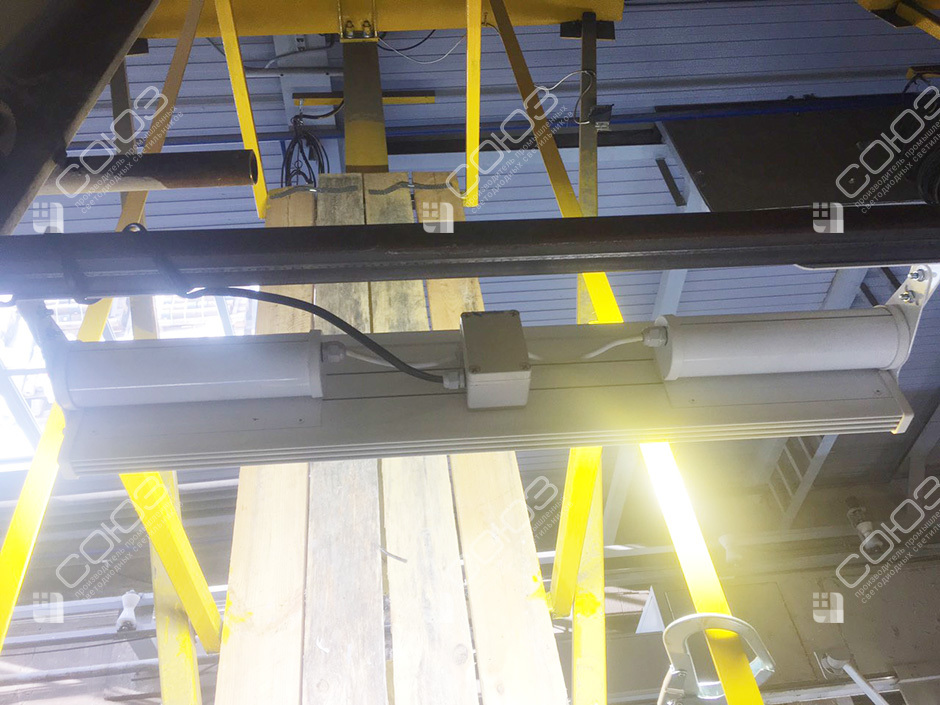

Фотографии показывают СОЮЗ 24-210/1-67, соседние металлоконструкции и коробку подключения. Световой поток модели — 32 814 лм, угол — 120°.
При подборе проверяют ориентацию корпуса, тени от балок и свободный выход света. Для замены освещения нужны план рабочих зон, высоты и фотографии мест крепления.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение производственного помещения
Задайте размеры производственного помещения — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Потолочное крепление к горизонтальной поверхности или подвес; поворот на скобах ±30°. Светодиоды без вторичных линз, алюминиевый корпус, экран из оптического поликарбоната, защита IP67.
Три детали, которые стоит проверить на монтаже
Светящая поверхность
Оцените, не перекрывают ли поток полка балки, кабельный лоток или другая конструкция. Достаточный зазор для корпуса ещё не гарантирует свободного выхода света.
Узел подключения

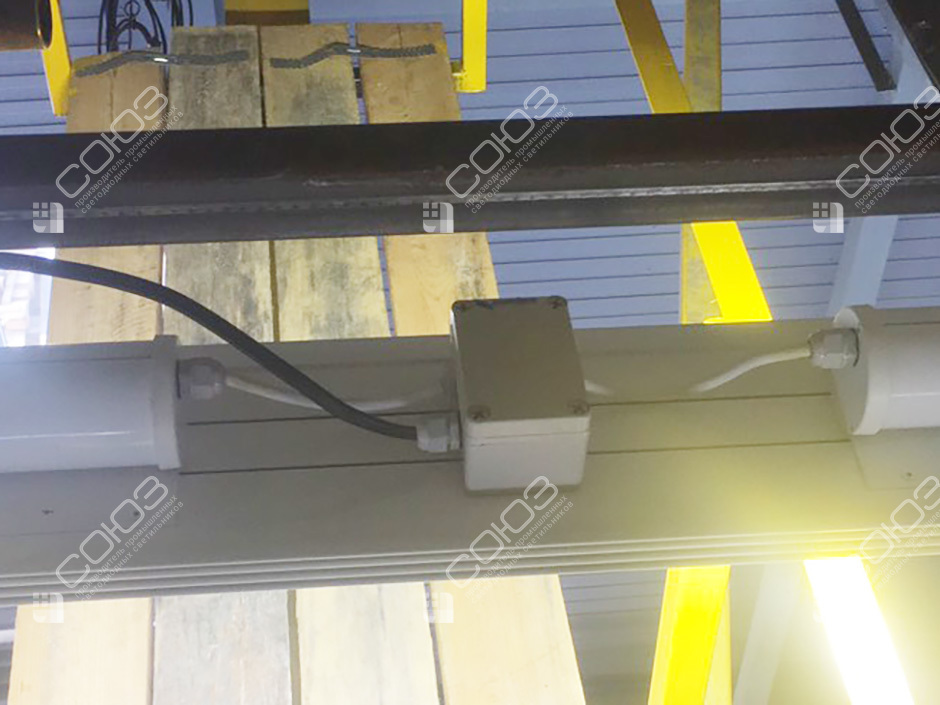

Коробка должна оставаться доступной для предусмотренного обслуживания. Трассу внешнего кабеля согласуют с вводом, креплением и возможными перемещениями оборудования рядом.
Направление корпуса

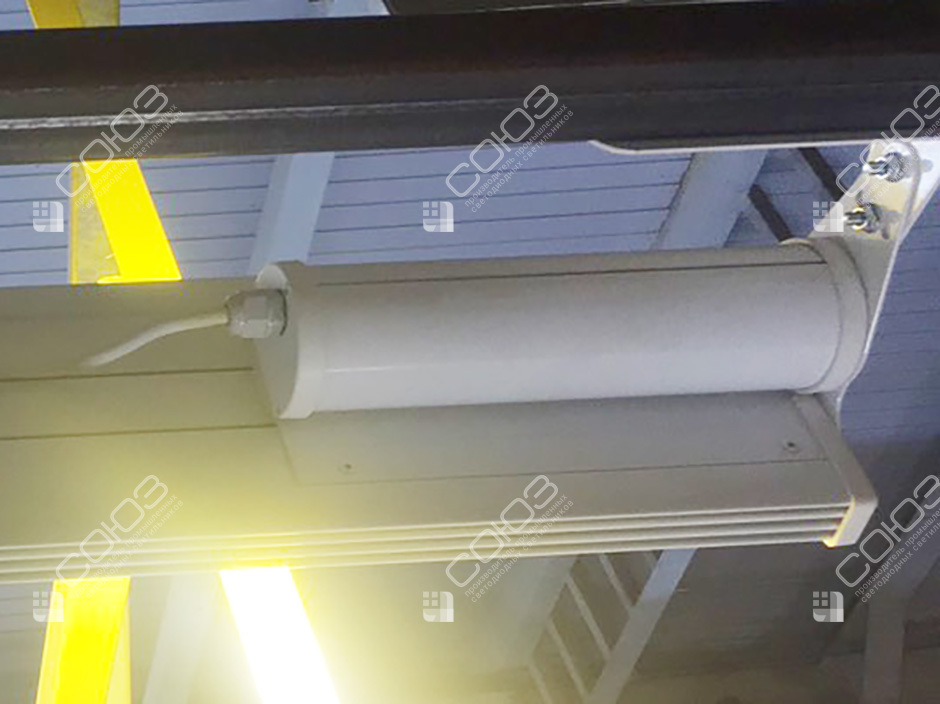

При непосредственном монтаже серия 24 допускает поворот на скобах ±30°. Выбранное положение проверяют по рабочей зоне и надёжно фиксируют штатным креплением.
Как подготовить замену освещения на производстве
В каталоге промышленных светильников сравните мощности и исполнения. Раздел светильников для цеха помогает связать подбор с производственной задачей, а подвесные модели позволяют рассмотреть другое положение источников относительно балок. Перед выбором сделайте фотографии предполагаемого крепления с нескольких сторон и укажите высоту рабочей поверхности, а не только высоту помещения.
Посмотрите цех 12 × 36 м с оборудованием крупного размера и инструментальный участок со светильниками 100 Вт. При сравнении учитывайте высоту, затенение и выполняемые операции.
Данные для расчёта и согласования установки
Используйте нормы освещённости по характеру операций, а IES-файлы — для проверки точного исполнения 24-210/1. Материал про кривые силы света поможет оценить широкий свет 120° и влияние наклона. Укажите препятствия и рабочие места для чтения шкал, контроля поверхностей и обслуживания узлов.
Перед поставкой сверьте маркировку СОЮЗ и технический паспорт. Крепление — на горизонтальную поверхность или подвес; два драйвера размещены в отдельных отсеках. Сохраняйте доступ к подключению и свободный выход света.
