Освещение цеха 12 × 36 м высотой 9 м светильниками СОЮЗ
Цех площадью 432 м² и высотой 9 м освещён светильниками СОЮЗ 24-210/1-67 мощностью 210 Вт. Фотографии показывают свет над крупной техникой, рабочими зонами и проходами.
Проект реализован на светильниках:
Решение на объекте

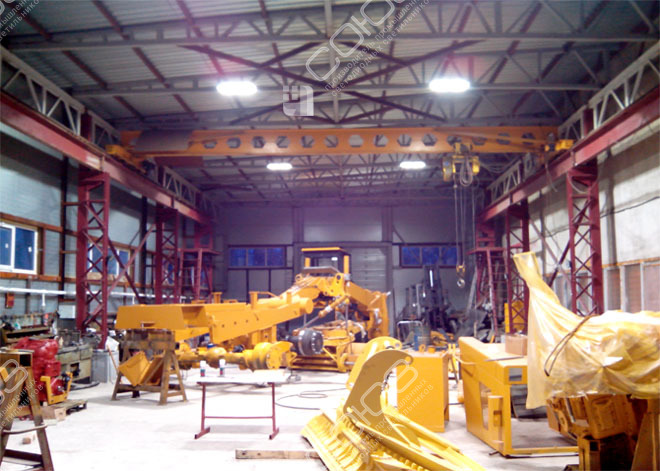

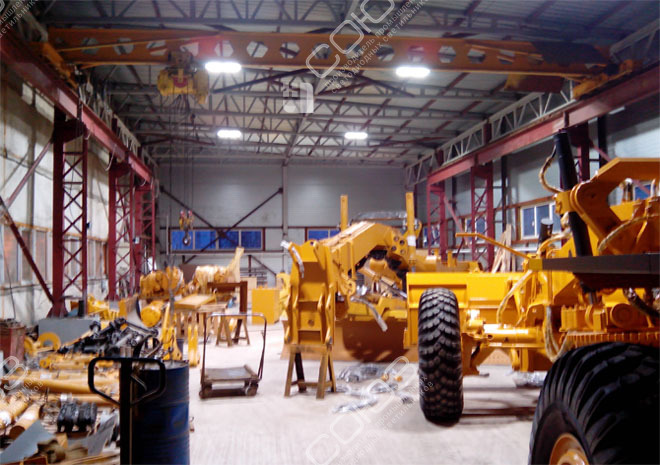

Общий свет над крупногабаритной техникой
Цех размером 12 × 36 м и высотой 9 м занимает 432 м². СОЮЗ 24-210/1-67 с углом 120° установлены над крупногабаритной техникой; в пролёте работает мостовой кран.
Расстановку проверяют по рабочим плоскостям, монтажной высоте, отражению поверхностей и теням от машин и крана. Количество приборов для нового объекта определяют отдельно.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха
Задайте размеры цеха — посмотрите количество светильников СОЮЗ 24-210/1-67 на 210 Вт и схему размещения. Начальные размеры приведены для примера и не описывают объект на фотографиях.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-210_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 4,3 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-210/1-67
Потолочное крепление к горизонтальной поверхности или подвес; поворот на скобах ±30°. Светодиоды без вторичных линз, алюминиевый корпус, экран из оптического поликарбоната, защита IP67.
Особенности длинного производственного пролёта

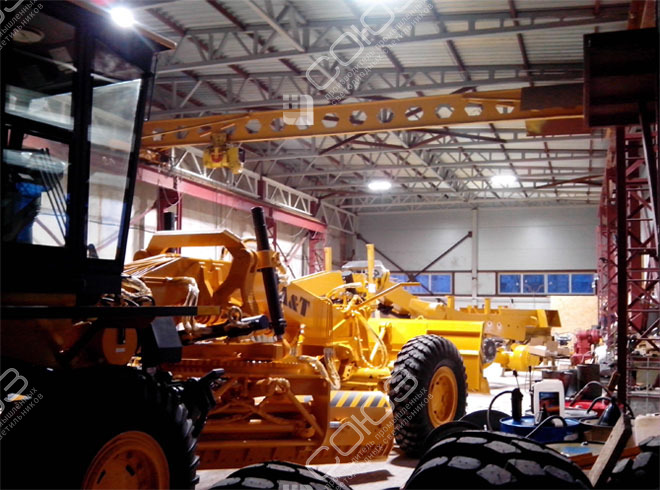

Работа вокруг машины
Проверьте свет с обеих сторон крупного изделия. Деталь, видимая сверху, может оказаться в тени для человека, работающего рядом с рамой или колесом.

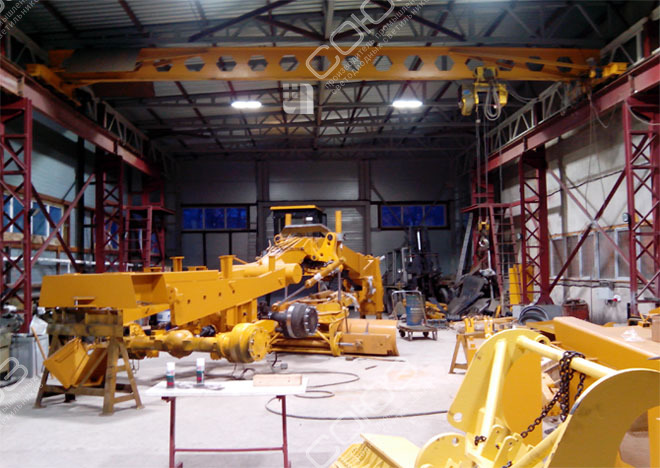

Кран над рабочей зоной
Положение моста и перемещаемого груза меняет тени. Схему рассматривают при характерных положениях кранового оборудования, учитывая доступные места установки светильников.
Проходы и торцы цеха
Расстановка должна учитывать путь вдоль пролёта, пространство у стен и торцевые зоны. Яркий центральный участок не описывает освещение всего помещения.
Как перенести опыт на похожий цех
В разделе светильников для цеха собраны решения для производственных задач. Сравните промышленные светильники по мощности и оптике, а подвесные исполнения — по возможностям размещения на другой высоте. Для выбора нужны план оборудования и рабочие плоскости: осмотр вертикальной стороны машины отличается от операции на горизонтальном столе. Не заменяйте эти сведения одной общей площадью помещения.
Посмотрите цех 12 × 18 м высотой 7 м и освещение цеха трубной заготовки. Шаг рядов и мощность рассчитывают для нового объекта с учётом теней от изделий и потребности в местном свете.
Расчёт для высоты 9 метров
Используйте нормы освещённости по назначению операций, а IES-файлы — для проверки конкретной модели в расчётной программе. Материал про кривые силы света объясняет широкое распределение 120° и отличие от более узкой оптики. В расчёте полезно задать не только пол, но и фактические рабочие плоскости, затем оценить равномерность между светильниками и по краям пролёта.
Сверьте маркировку СОЮЗ и технический паспорт. Монтаж — на горизонтальную поверхность с поворотом ±30° или подвес. Предусмотрите доступ для обслуживания; проверяйте свет с техникой и при разных положениях крана.
