Освещение промышленного пресса светильником СОЮЗ 24 В

Решение на объекте

Подсветка рабочей зоны среди конструкций пресса

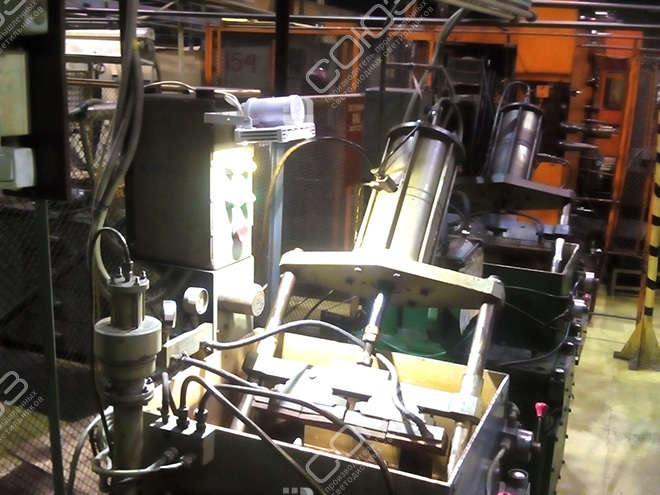

На первом снимке светильник расположен рядом с массивными узлами пресса и направлен вниз к обслуживаемому участку. В поле зрения находятся ограждения, трубки и выступающие элементы оборудования. Здесь свет нужен прежде всего для уверенного обзора рабочей зоны при предусмотренных операциях обслуживания и наладки.

Локальный прибор 20 Вт помогает довести поток до участка, который закрыт от потолочного освещения конструкцией машины. Широкая оптика 120° освещает близкое пространство, но не устраняет тени за непрозрачными деталями. Поэтому место выбирают по конкретному обзору: где находится сотрудник, какие поверхности он должен видеть и что меняется при перемещении механизмов. Освещение рассматривают вместе с конструкцией пресса, сохраняя предусмотренные ограждения и свободный доступ к управлению.

Три задачи при размещении света у пресса

Как подготовить подбор для прессового оборудования

Изучите станочные светильники, исполнения на 24 В и освещение производственных цехов. Местный свет подбирают для конкретного пресса, сохраняя достаточное общее освещение проходов и соседних рабочих мест. Это помогает избежать резкого перепада яркости при переводе взгляда от детали к окружающему пространству.

Для сравнения полезны освещение фрезерного станка и местная подсветка участка обработки деталей. В заявке покажите рабочую зону с позиции оператора, доступные основания для крепления и границы движения узлов. Укажите размеры оснастки и операции, для которых требуется дополнительный свет. Чем точнее описана задача наблюдения, тем обоснованнее выбор направления и мощности прибора.

Параметры сети и оценка освещения

По нормы освещённости определяют требования к рабочим операциям, а по кривые силы света — характер распределения света. IES-файлы используют для расчёта конкретной модели. При этом пресс и оснастку учитывают как препятствия: расчёт свободной площадки не отражает тени внутри реального оборудования. После установки проверяют видимость деталей из привычных рабочих позиций.

Сверьте маркировку СОЮЗ и технический паспорт перед подключением. СОЮЗ 23-20/1-67 на 24 В рассчитан на 18–32 В DC. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Возможность подключения согласуют с электрической схемой пресса. Для места установки дополнительно уточняют вибрацию, нагрев и загрязнение. IP67 описывает защиту оболочки и не заменяет проверку пригодности светильника к конкретным технологическим воздействиям на данном оборудовании.

Изготовление и поддержка

Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
