Освещение радиально-сверлильного станка на 24 В

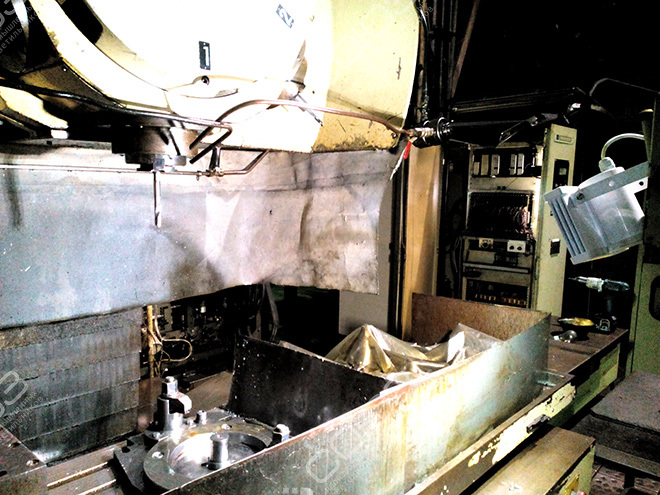

На радиально-сверлильном станке применён СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают расположение светильника сбоку от шпинделя и подсветку зоны сверления.
Проект реализован на светильниках:
Решение на объекте
Свет у инструмента при изменяемом положении обработки

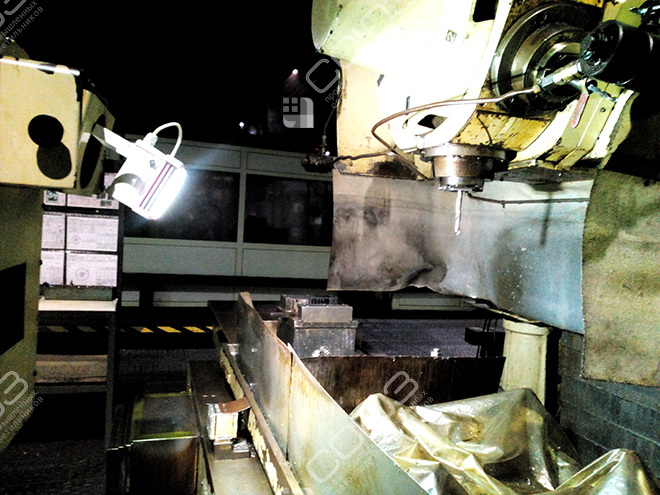

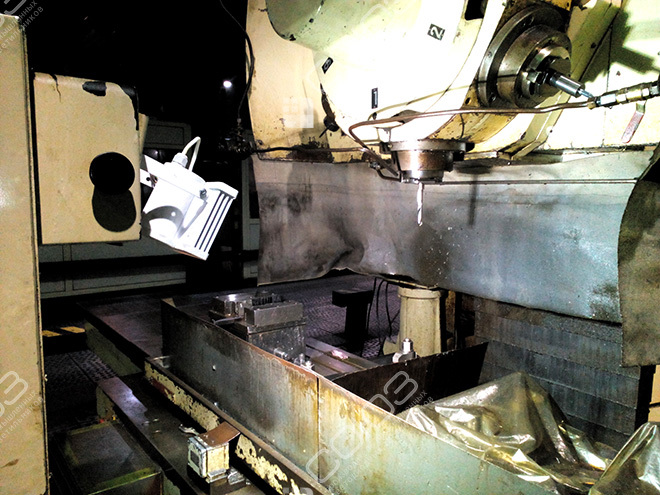

На первом снимке хорошо видны шпиндель, инструмент и стол с оснасткой; светильник установлен сбоку и направлен к рабочему участку. Для радиально-сверлильного станка такое местное освещение особенно зависит от геометрии: положение точки обработки может меняться, а крупные узлы машины перекрывают свет, приходящий сверху.
Компактный прибор мощностью 20 Вт позволяет приблизить источник к нужной поверхности. Угол 120° даёт широкий охват ближайшей зоны, однако правильное размещение проверяют не только при одном положении сверла. Важно видеть разметку и крепление заготовки при подготовке, а также иметь удобный обзор предусмотренных операций. При изменении вылета и высоты узлов светильник должен оставаться вне габарита движения и не закрываться самой конструкцией станка.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)

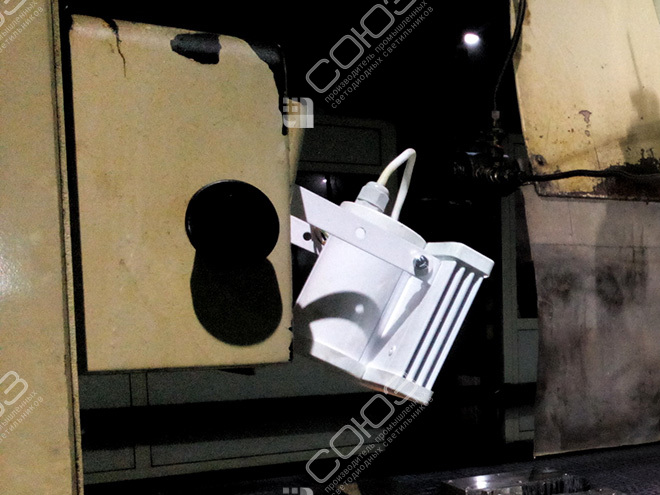

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности подсветки сверлильного оборудования
Зона сверления
Основной поток направляют на поверхность заготовки рядом с инструментом. Проверяют, не создаёт ли шпиндель тень непосредственно в точке, которую нужно наблюдать.
Перемещение узлов
Место крепления оценивают во всём используемом диапазоне положений. Кабель не должен натягиваться, цепляться за конструкцию или мешать настройке оборудования.
Блики и обзор
Направление проверяют со стороны оператора. Обработанный металл и жидкость на детали могут отражать яркий источник; угол наведения подбирают по удобству наблюдения.
Что прислать для подбора станочного света
Откройте светильники для станков, модели с питанием 24 В и каталог низковольтных исполнений. Для выбора укажите размеры рабочей поверхности, типичные детали и используемый диапазон перемещений. Полезны снимки общего вида и отдельные фотографии точки сверления с рабочего места.
Сопоставить решения можно с освещением вертикально-сверлильного станка и подсветкой станка с ЧПУ 2440СФ4. У этих машин различается компоновка, поэтому сравнение помогает понять роль положения источника. Если точка обработки часто меняется, обозначьте крайние положения на схеме. Это позволит проверить, достаточно ли одного прибора и где именно требуется направить поток, не увеличивая мощность без необходимости.
Выбор оптики и проверка электрического исполнения
Изучите кривые силы света, чтобы понять охват 120°, и используйте IES-файлы выбранного светильника для расчёта. Нормы освещённости помогают определить требования к сверлению, подготовке и контролю. Освещение проверяют на заготовке и оснастке; яркая стенка станка на фотографии сама по себе ничего не говорит о видимости разметки или края отверстия.
Перед монтажом сверяют маркировку СОЮЗ и технический паспорт. Модель рассчитана на 18–32 В постоянного тока. Красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Параметры питания уточняют по станочной цепи, а условия работы — по загрязнению и применяемой СОЖ. Для регулярной очистки экрана предусматривают доступ при остановленном оборудовании. Налёт на защитной поверхности способен заметно изменить полезный свет даже при исправной электронике.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём подсветку зоны сверления
Покажите станок, типовую деталь и крайние положения рабочих узлов. По этим данным и параметрам сети 24 В предложим подходящее размещение светильника.
