Освещение станка для вертикального сверления — 24 В
Для вертикально-сверлильного станка выбран СОЮЗ 23-20/1-67 мощностью 20 Вт, питание 24 В DC. Четыре фотографии показывают местный источник рядом со шпинделем и столом оборудования.
Проект реализован на светильниках:
Решение на объекте
Свет к точке сверления под шпинделем

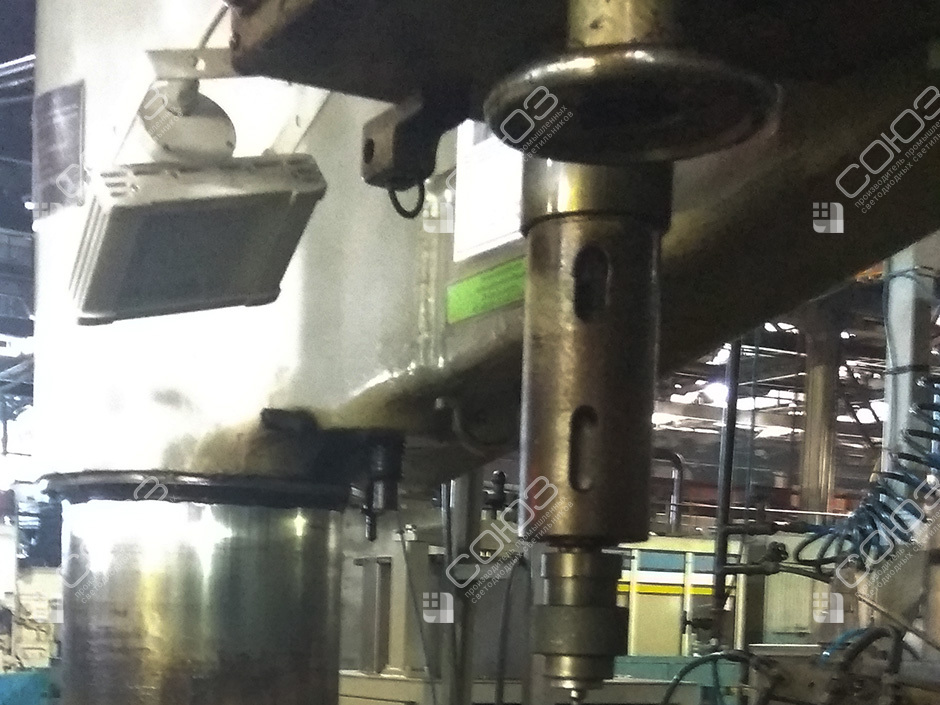

На фотографии видны вертикальный шпиндель, стол и светильник сбоку от верхней части станка. Такая компоновка требует направить поток под массивный узел, который может перекрывать потолочное освещение. Важно видеть не только плоскость стола, но и точку подхода инструмента к заготовке, положение крепления и доступные ориентиры для установки.
При оснащении сверлильного поста учитывают изменение высоты детали и положение стола. Если свет направлен слишком близко к оси инструмента, корпус шпинделя способен затенить нужную область. Слишком боковое направление, в свою очередь, может давать выраженные тени от зажимов. Выбор делают по обычной оснастке и характерным операциям. Поворотная скоба помогает настроить направление, после чего проверяют свободный доступ к рукояткам и исключают пересечение прибора с рабочими перемещениями.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что проверить у сверлильного поста
Точка входа инструмента
Оценивают видимость участка до начала операции и при штатной подготовке. Яркая поверхность рядом ещё не означает удобного обзора самой точки сверления.
Зажимы и высота
Тиски, прихваты и высокая деталь меняют тени. Пробное положение проверяют на типовой оснастке, а не на пустом столе.
Управление подачей
Светильник и кабель не должны мешать рукояткам. Сохраняют предусмотренный станком доступ и положение защитных устройств.
Как подобрать местный свет для сверления
Покажите стол с закреплённой деталью, шпиндель и место оператора. Укажите диапазон обычных высот заготовок, размеры оснастки и доступные точки крепления. Важно знать, с какой стороны человек подходит при установке и откуда наблюдает за рабочей областью.
Сравните станочные светильники, модели на 24 В и низковольтные варианты. Посмотрите другой проект местного света сверлильного станка и освещение поста заточки свёрл. У заточки и сверления разные ориентиры для наблюдения, поэтому направление подбирают под операцию. Для исполнения этого проекта нужен постоянный ток: красный провод — «плюс», чёрный — «минус»; защиты от переполюсовки нет.
Материалы для проверки рабочей плоскости
Нормы освещённости помогают определить требования к выполняемой работе. Кривые силы света показывают распределение потока, а IES-файлы используют при расчёте на нужной высоте. Для сверлильного поста полезно учитывать не только размер стола, но и место детали относительно шпинделя и точки установки света.
Перед подключением сверьте маркировку СОЮЗ и технический паспорт. Предусмотрите доступ для удаления загрязнений с экрана и проверки крепления. После регулировки оценивают отражения от металла с рабочего места; если видимость ухудшается, корректируют направление. Проверку повторяют при существенно другой оснастке: прежнее положение света может перестать подходить к новой высоте детали.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для точки сверления
Пришлите фотографии стола с оснасткой и данные питания. Поможем выбрать светильник и положение, удобное для установки детали, настройки и осмотра.
