Местное освещение станка с ЧПУ 2440СФ4

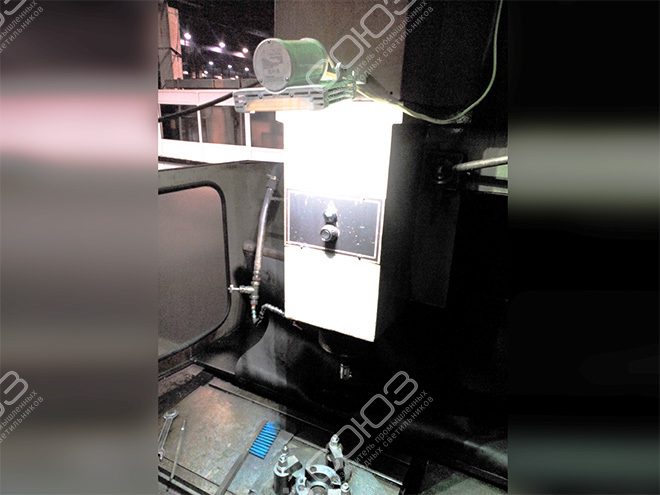

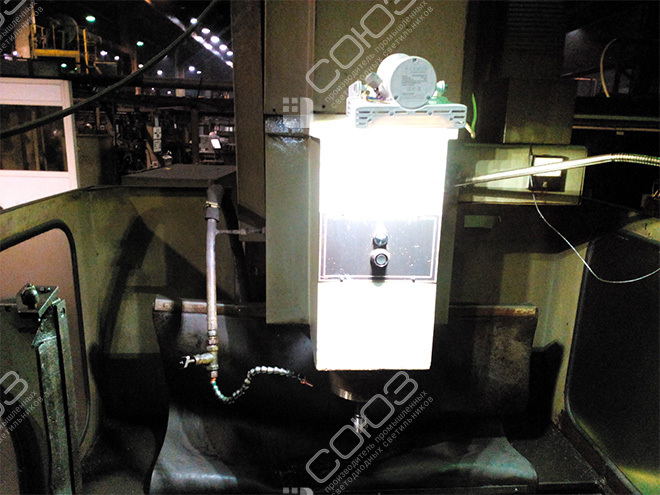

На станке с ЧПУ 2440СФ4 установлен СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают компактный светильник у рабочего узла и его расположение внутри зоны обработки.
Проект реализован на светильниках:
Решение на объекте
Подсветка узла станка 2440СФ4

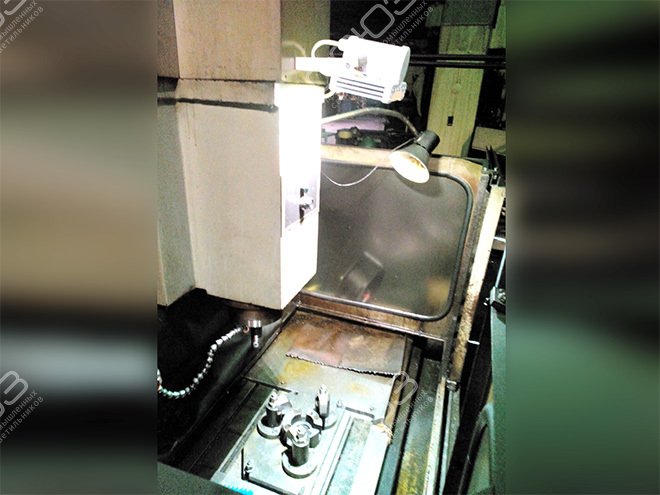

На первом снимке источник расположен рядом с вертикальным узлом станка. Видны корпус светильника, провод, направляющие и элементы рабочей зоны. Такое местное размещение помогает подвести свет внутрь оборудования, где общее освещение цеха ограничено деталями конструкции и не всегда попадает на нужную поверхность.
Светильник мощностью 20 Вт с широким углом 120° подходит для освещения близкого участка при правильно выбранной точке. Здесь важна связь с конкретной машиной 2440СФ4: рабочее положение узлов, размеры оснастки и обзор оператора определяют направление потока. Оценивать результат следует при типовой заготовке и предусмотренных положениях оборудования. Свет, удобный для осмотра пустой зоны, может оказаться частично закрытым после установки детали или перемещения механизма.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)

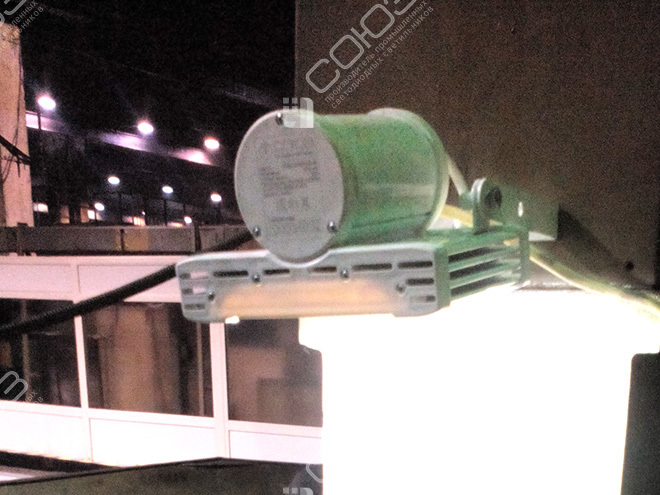

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что проверить у конкретной модели станка
Доступный объём
Корпус и скоба должны помещаться в выбранной зоне с запасом для перемещений. При подборе используют реальные размеры, а не только фотографию общего вида.
Путь светового потока
Направление проверяют до рабочей поверхности. Выступающий узел может создавать тень даже тогда, когда сам светильник хорошо виден снаружи оборудования.
Кабель и очистка
Провод прокладывают вне подвижных частей и мест скопления стружки. Экран оставляют доступным для обслуживания при остановленном станке.
Как повторить решение на своём 2440СФ4
Для сравнения оборудования откройте станочные светильники, исполнения на 24 В и решения для общего освещения цеха. Местный прибор дополняет потолочный свет; его задача — обеспечить обзор конкретного рабочего узла, а не осветить всё помещение одним источником.
Посмотрите также подсветку радиально-сверлильного станка и освещение VMC2000Q. Эти примеры помогают оценить разные точки установки рядом с обработкой. Для подбора укажите модификацию и фактическую комплектацию вашей машины, размеры деталей и доступные места крепления. Фотографии делайте со стороны оператора и с открытой рабочей зоной остановленного оборудования, чтобы были понятны препятствия и маршрут кабеля.
Проверка света на рабочих поверхностях
Раздел нормы освещённости помогает задать требования для операций наладки и обработки. IES-файлы дают фотометрические данные для расчёта, а кривые силы света поясняют широкий характер света 120°. При оценке учитывают отражение от металла и положение сотрудника: слишком яркий блик на детали может мешать наблюдению даже при хорошем освещении окружающей зоны.
Сверьте маркировку СОЮЗ и технический паспорт: установленный прибор работает от 18–32 В DC. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Параметры станочной цепи проверяют до подключения, включая род тока и доступную мощность. Если используется СОЖ, сообщите её состав и характер воздействия. Защита IP67 относится к оболочке, а совместимость материалов с конкретной средой и условия механической установки рассматриваются отдельно. Это помогает согласовать решение до монтажа на машине.
