Освещение склада логистического центра светильниками СОЮЗ 100 Вт

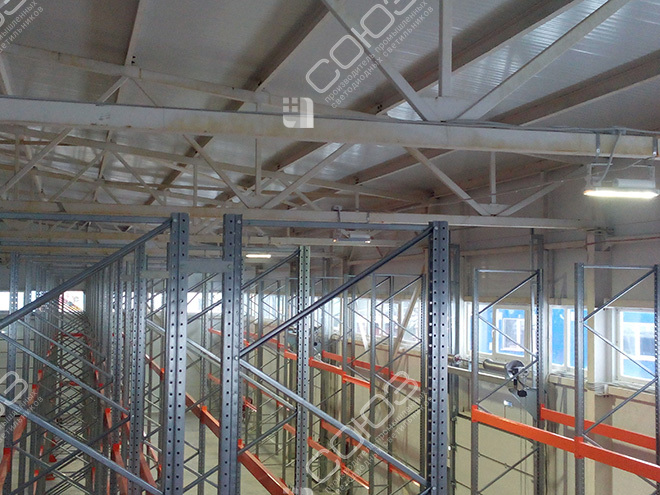

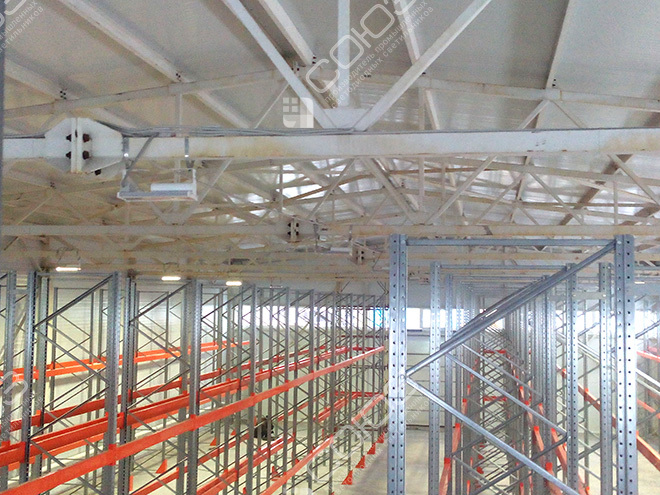

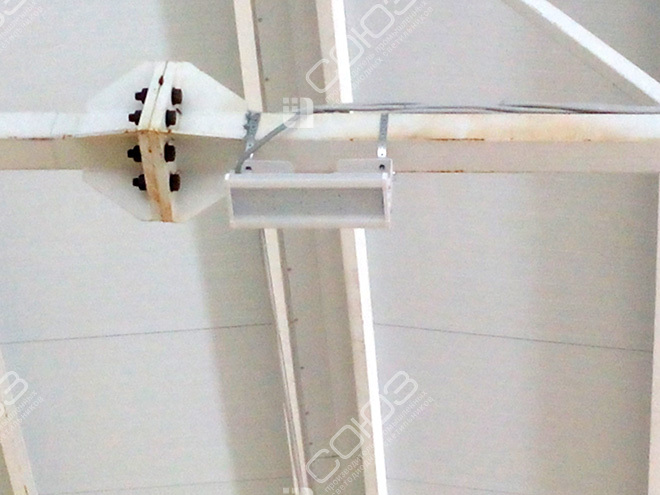

Светильники СОЮЗ 24-100/1-67 над стеллажными рядами склада логистического центра. Фотографии показывают расстановку приборов под перекрытием и крепление к конструкциям здания.
Проект реализован на светильниках:
Решение на объекте
Свет между высокими стеллажами
На складе установлены СОЮЗ 24-100/1-67 мощностью 100 Вт с углом 120°. Световые ряды расположены под потолком вдоль высоких многоярусных стеллажей.

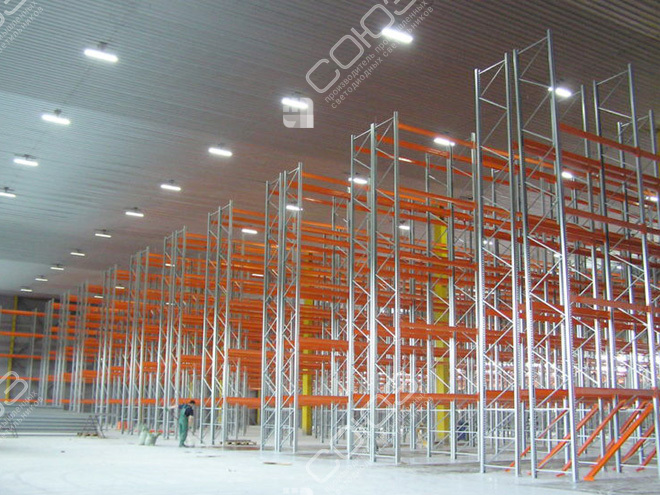

На фотографиях полки ещё не заполнены. Для рабочего склада учитывают затенение грузом, высоту хранения, проходы и видимость маркировки.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение логистического склада на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для логистического склада: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность на Г-образных скобах с поворотом на 30° влево или вправо; также предусмотрен подвес на тросах. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; условия подключения и эксплуатации приведены в карточке.
Что меняется после заполнения склада
Паллеты перекрывают свет
Груз превращает открытый каркас стеллажа в препятствие. При расчёте учитывайте фактическую высоту и глубину хранения, особенно для нижних ярусов.
Вертикальные поверхности
Бирки и обозначения часто находятся на торцах груза или стойках. Их видимость проверяют отдельно от горизонтальной освещённости прохода.
Движение по коридорам
Положение источников оценивают с направлений движения людей и складской техники. Важно видеть препятствия и пересечения, не получая яркий свет прямо в поле зрения.
Подбор освещения для стеллажной планировки
Начните с раздела светильников для склада. В каталоге промышленных светильников сравните оптику и мощность, а среди подвесных светильников — варианты монтажной высоты. Передайте схему стеллажей с шириной проходов и высотой верхнего яруса. Отдельно отметьте зоны комплектования и приёмки.
Посмотрите другой проект склада логистического центра и склад 36 × 12 м высотой 6,5 м. Учитывайте заполнение склада, места установки и коммуникации. Согласуйте освещение до установки стеллажей.
Как проверить результат для загруженных стеллажей
Для задания используйте нормы освещённости, разделяя хранение, комплектование и другие операции. IES-файлы позволяют оценить выбранные приборы в модели с препятствиями. Материал про кривые силы света помогает сравнить широкий угол 120° с направленными исполнениями. В расчёте проверьте освещение на полу, вертикальных поверхностях груза и в характерных точках проходов, а не только среднее значение по пустому помещению.
Перед заказом сверьте маркировку СОЮЗ и прочитайте технический паспорт. Серия 24 предусматривает монтаж на горизонтальную поверхность или подвес; способ крепления согласуют с конструкциями склада. После загрузки проверьте видимость ярусов и маркировки. При изменении хранения обновите расчёт. Предусмотрите доступ для обслуживания.
Изготовление и поддержка
Изучите производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. Для подбора укажите модель и условия установки.
Рассчитать освещение стеллажного склада
Пришлите план стеллажей, высоту хранения и ширину проходов. Подберём светильники и проверим распределение света в рабочем, заполненном состоянии склада.
