Освещение смотровой и окрасочной ямы светильниками 36 В
В смотровой и окрасочной яме установлены СОЮЗ 23-20/1-67 на 36 В AC. Двенадцать фотографий показывают расположение компактных светильников на стенах заглублённой рабочей зоны.
Проект реализован на светильниках:
Решение на объекте
Местный свет внутри заглублённой рабочей зоны

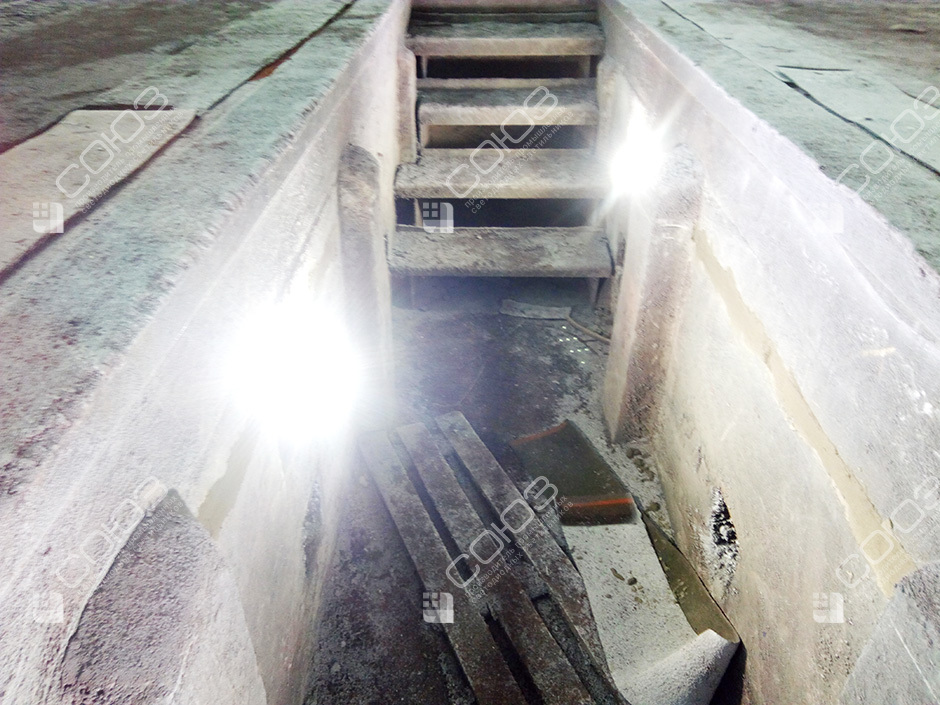

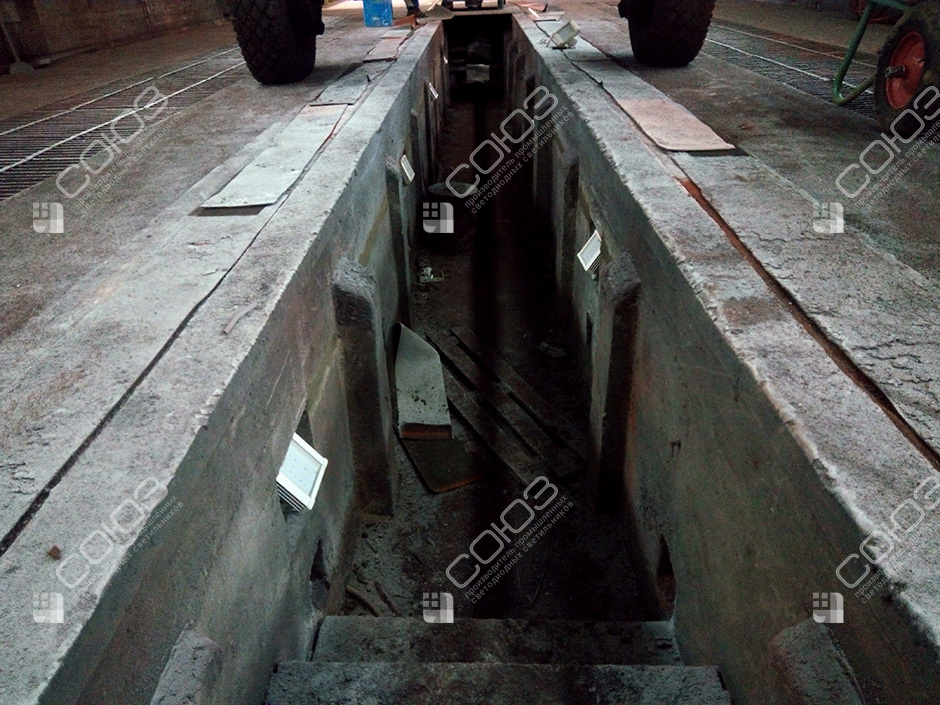

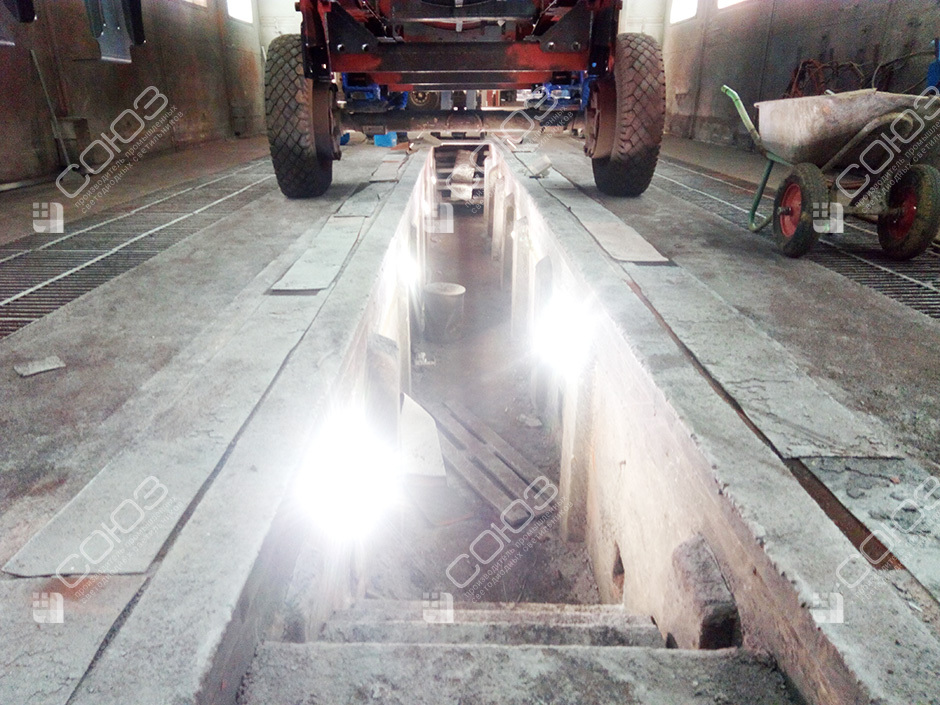

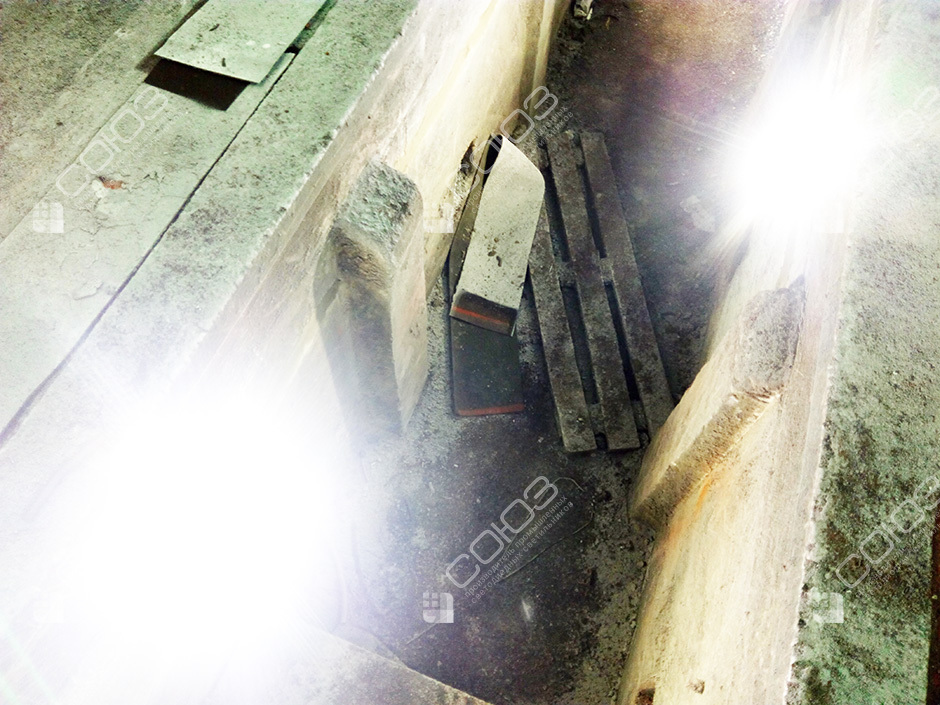

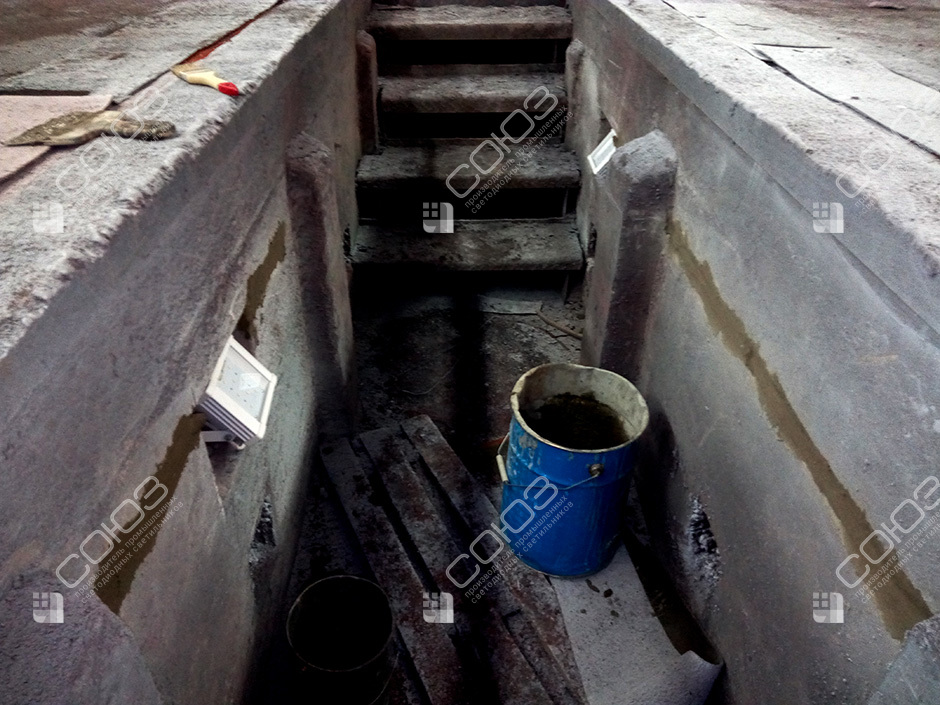

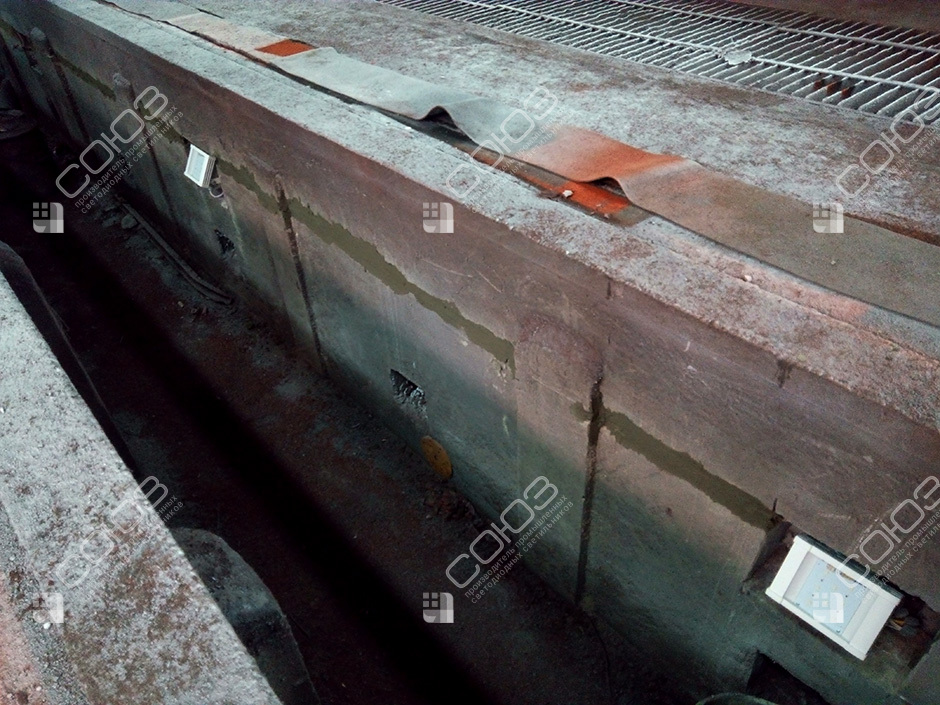

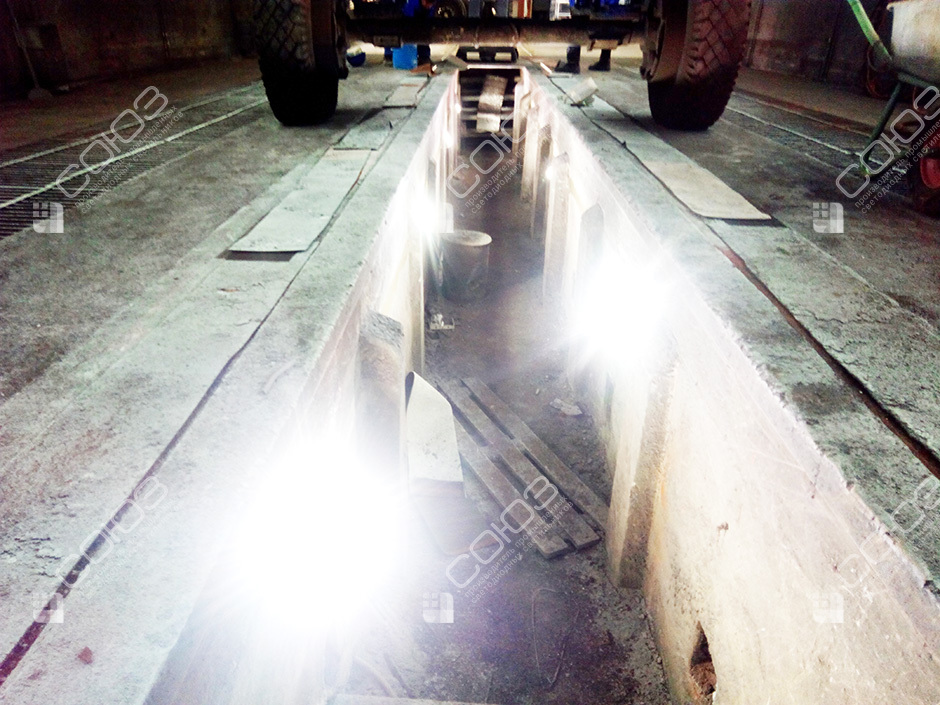

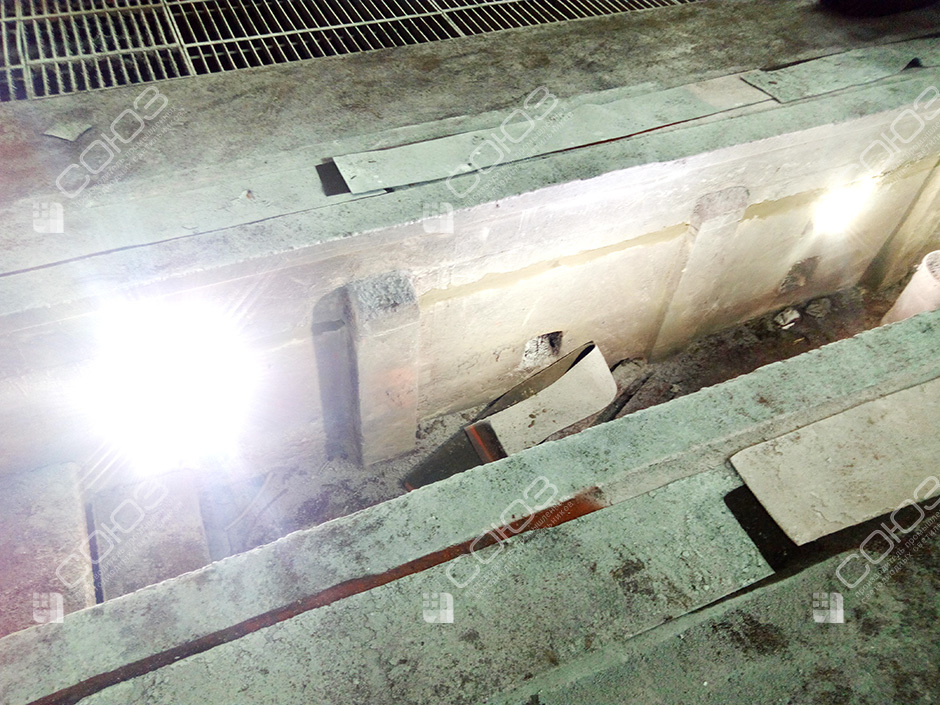

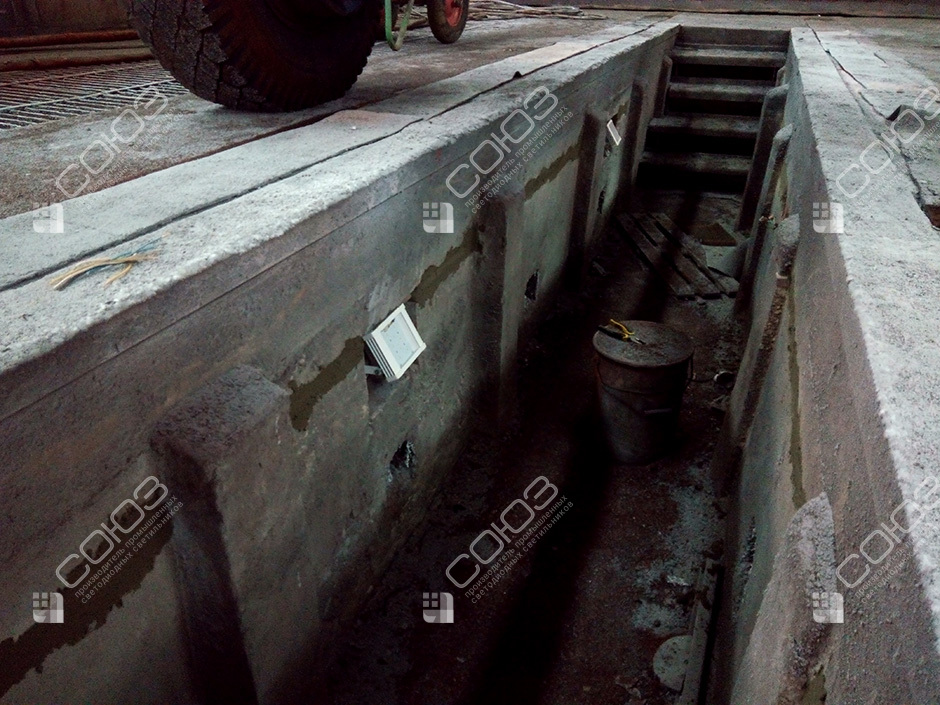

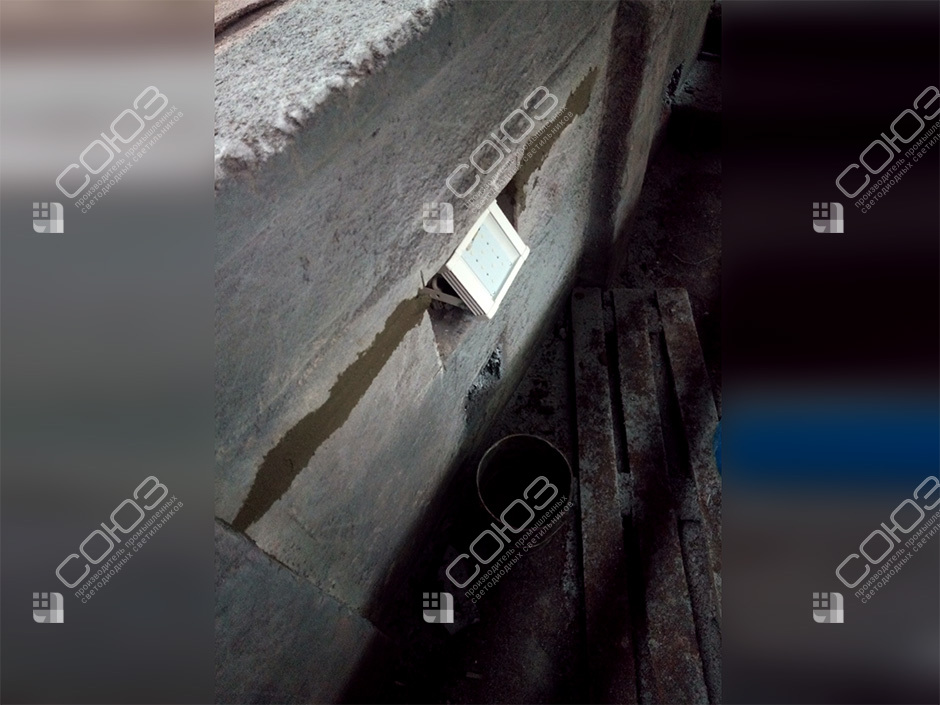

На фотографиях светильники закреплены на стенах ямы и направлены внутрь рабочего пространства. Верхний свет помещения здесь ограничен глубиной и объектом, находящимся над ямой. Боковое размещение позволяет подвести поток к нижним поверхностям, которые трудно осветить только потолочными приборами.
Для похожего участка важны высота световой точки и положение человека. При работе сотрудник смотрит вверх, поворачивается и приближается к детали; источник не должен постоянно попадать прямо в поле зрения. Направление подбирают по обслуживаемой поверхности и доступному месту на стене. В проекте используется модель 20 Вт на 36 В переменного тока. Название объекта описывает его назначение, а пригодность конкретного исполнения для технологического процесса проверяют по условиям соответствующей зоны.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

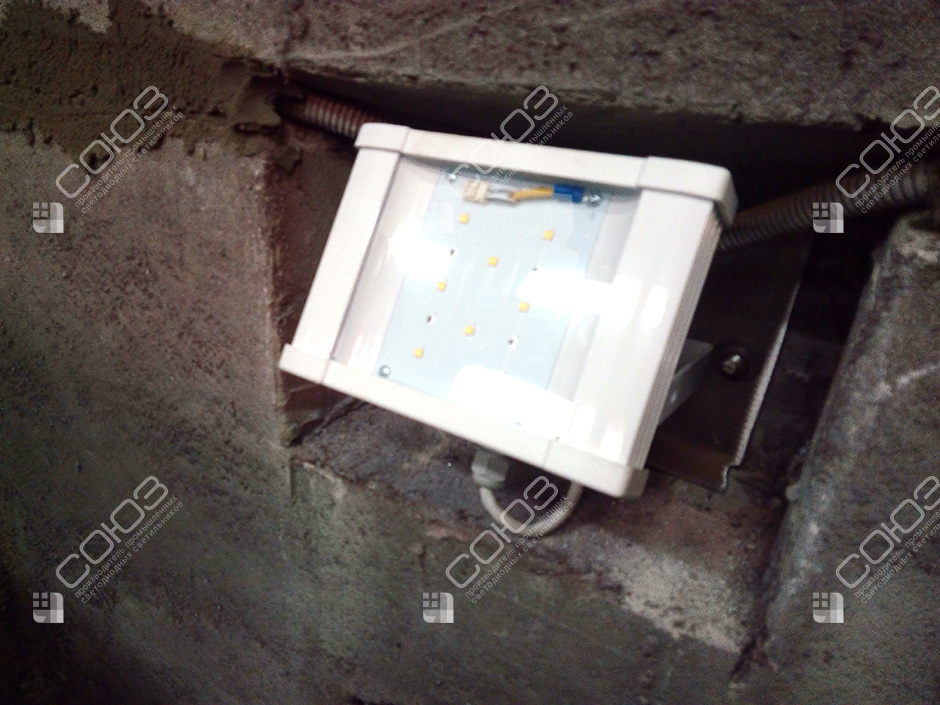

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что продумать в планировке ямы
Высота установки
Прибор размещают относительно рабочей поверхности и положения человека. Проверяют возможность прохода, движения инструмента и доступа к креплению, а не только размер корпуса.
Свет между точками
Шаг выбирают по длине и сечению ямы. Освещение проверяют с установленным объектом, который способен перекрыть верхний и боковой поток.
Условия процесса
Если применяются лакокрасочные материалы, требования к оборудованию определяют отдельно. IP67 не подтверждает взрывозащищённость и не заменяет проверку исполнения для конкретной среды.
Подготовка решения для смотровой зоны
Передайте длину, ширину и глубину ямы, размеры обслуживаемого объекта и описание операций. Покажите лестницу, ниши, вентиляционные элементы и возможные места крепления. Укажите источник 36 В, расположение соединений и условия очистки. Фотографии с рабочего уровня помогают оценить направление взгляда и потенциальные отражения.
Сравните светильники для смотровых ям, модели на 36 В и низковольтные исполнения. Посмотрите смотровую яму гаража и смотровую яму ремонтного участка. Эти примеры полезны для оценки размещения на стенах. Для вашего процесса сначала уточняют условия применения, затем согласуют светильники и проверяют распределение света по всей рабочей длине, включая крайние участки и вход.
Расчёт освещения и проверка комплектации
Используйте нормы освещённости для выбора требований к выполняемым операциям. IES-файлы позволяют рассчитать освещение на нижних и боковых поверхностях, а кривые силы света помогают оценить широкий поток 120°. Расстояние до детали и препятствия влияют на результат сильнее, чем впечатление от яркости отдельного снимка.
Через маркировку СОЮЗ проверьте исполнение, через технический паспорт — электрические параметры и монтаж. Модель проекта работает от 32–42 В AC. Кабель, соединения и способ крепления выбирают для реальных условий ямы. Предусмотрите доступ к очистке экрана и возможность заменить прибор без демонтажа соседних конструкций. По фотографиям проекта можно обсудить принцип размещения, а окончательную схему подготавливают по данным вашего объекта.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Поможем подобрать свет для вашей рабочей ямы
Отправьте размеры, фотографии и описание технологических операций. Согласуем требования к исполнению и проверим размещение низковольтных светильников на обслуживаемых поверхностях.
