Освещение сверлильного станка светильником 24 В

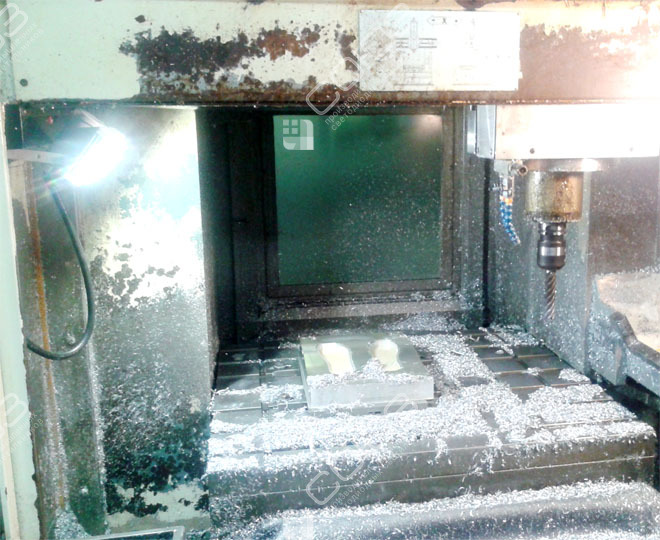

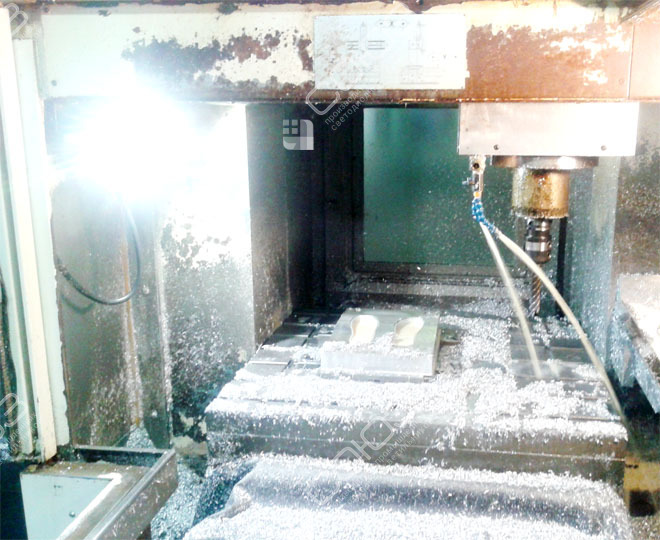

На сверлильном станке установлен СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают боковую подсветку стола, заготовки и зоны под инструментом.
Проект реализован на светильниках:
Решение на объекте
Свет на заготовке среди оснастки и стружки

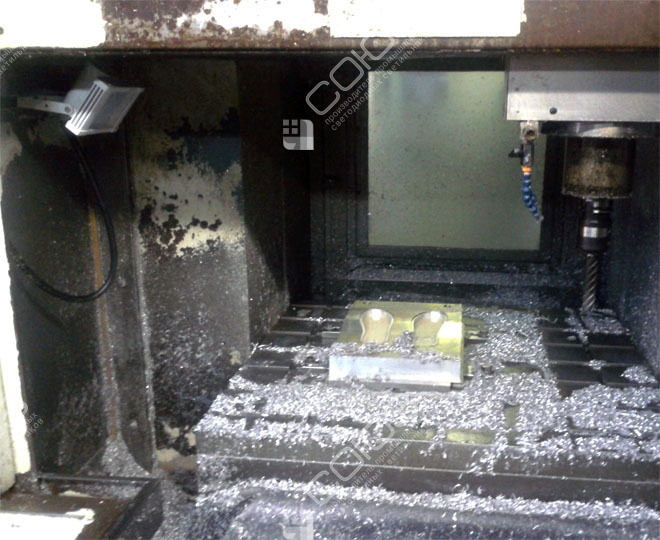

На первом снимке прибор находится слева от рабочей зоны, а справа видны шпиндель и инструмент. На столе размещена деталь, вокруг которой заметна стружка. Это наглядный пример местного освещения: источник подводит поток к поверхности, закрытой от общего цехового света стенками камеры и корпусом оборудования.
Для сверления важно различать не только сам инструмент, но и положение заготовки, прижимов и отверстий. Модель 20 Вт с углом 120° охватывает близкий участок. При наведении проверяют, не отбрасывает ли шпиндель тень на точку обработки и виден ли крепёж с обычного места оператора. Смена приспособления или более высокая деталь могут изменить картину, поэтому положение выбирают с учётом типового набора работ на этом станке.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что проверяют при боковой установке
Точка обработки
Основной свет должен доходить до поверхности возле инструмента. Ярко освещённый стол сам по себе не подтверждает, что нужный участок заготовки хорошо виден.
Стружка и налёт
Экран оставляют доступным для очистки. Место крепления выбирают так, чтобы обслуживание прибора выполнялось при остановленном станке без разборки соседних элементов.
Положение провода
Кабель прокладывают вне движения стола и инструмента. Он не должен свисать в рабочий объём, цепляться за оснастку или мешать доступу к детали.
Как выбрать подсветку для сверления
Сравните станочные светильники, модели на 24 В и низковольтные исполнения. Для выбора опишите операции и размеры деталей: небольшая заготовка на открытом столе и высокая оснастка требуют разной проверки теней. Полезно показать именно ту конфигурацию, с которой возникают затруднения.
Другие примеры размещения — радиально-сверлильный станок и станок для вертикального сверления. Они помогают оценить связь источника с положением шпинделя. Пришлите размеры стола, крайние положения рабочих узлов и фотографии с места оператора. Укажите доступные основания для скобы. Эти данные позволят выбрать точку крепления и проверить, достаточно ли одного направления света для всей используемой зоны.
Требования к свету и проверка цепи 24 В
Раздел нормы освещённости помогает задать требования к сверлению, установке и контролю детали. Кривые силы света объясняют широкий охват 120°, а IES-файлы позволяют рассчитать освещение конкретной поверхности. Дополнительно оценивают блики от металлической стружки, обработанной заготовки и жидкости: они зависят от положения источника и взгляда.
Сверьте маркировку СОЮЗ и технический паспорт. Данная модель работает от 18–32 В постоянного тока; красный провод — плюс, чёрный — минус. Защиты от переполюсовки нет. Параметры цепи и возможность подключения уточняют по электрической схеме станка. Если используется СОЖ, её состав сообщают при подборе: IP67 характеризует защиту оболочки, а совместимость с технологической жидкостью оценивают отдельно. После установки проверяют направление с реальной деталью и предусматривают обслуживание экрана, чтобы загрязнение не сокращало полезный свет на рабочем участке.
