Освещение станка CTX beta 1250 — СОЮЗ 24 В
Для станка CTX beta 1250 применён СОЮЗ 23-20/1-67 на 24 В DC. Четыре фотографии показывают крепление прибора, его маркировку и вид рабочей зоны через защитное окно.
Проект реализован на светильниках:
Решение на объекте

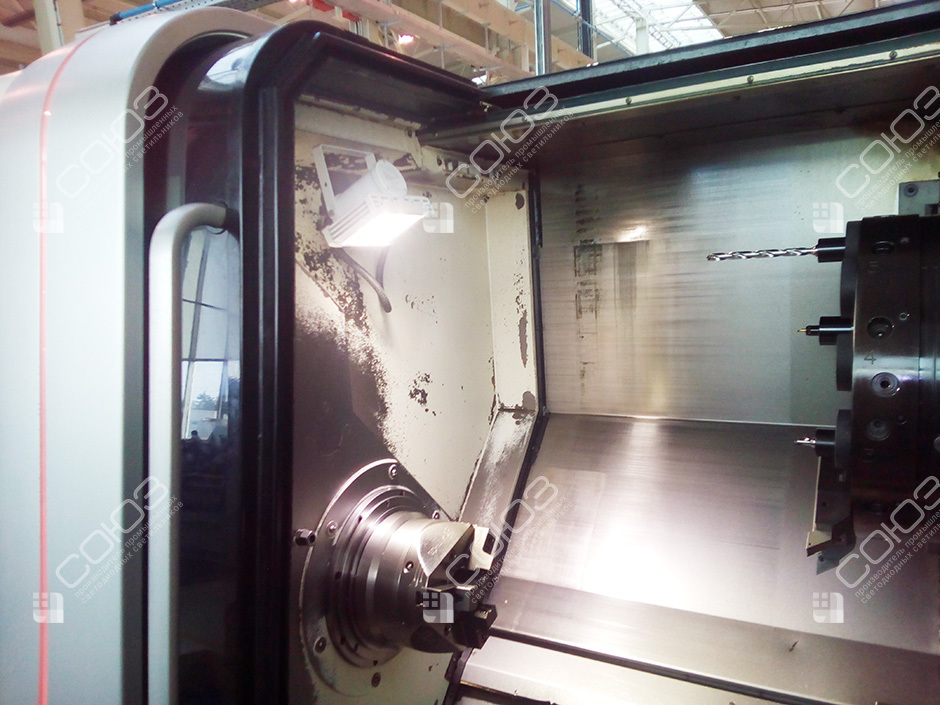

Освещение камеры при наблюдении через окно

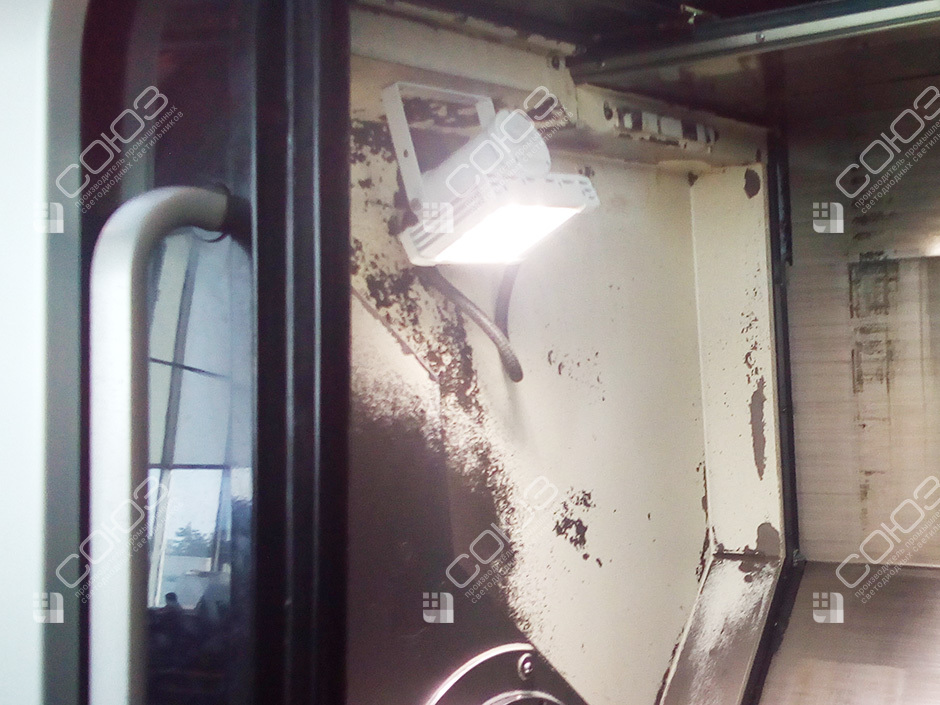

В галерее этого проекта есть крупный план крепления светильника и внешний вид CTX beta 1250 с защитным окном. Это позволяет рассмотреть две стороны решения: как прибор закреплён внутри оборудования и откуда оператор наблюдает рабочую область. У закрытой камеры свет должен учитывать не только деталь, но и отражения в окне.
Источник, удачно направленный при открытом проёме, может оказаться менее удобным при штатном наблюдении через стекло. На картину влияют положение оператора, внешнее освещение цеха и состояние окна. Поэтому для аналогичного станка оценивают рабочий обзор в предусмотренном изготовителем режиме, а настройку внутри выполняют в установленном порядке. Крупный план скобы полезен для выбора доступного основания; при этом место монтажа согласуют с перемещениями узлов и возможностью очистки прибора, не занимая пространство загрузки детали.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Свет внутри и обзор снаружи
Защитное окно

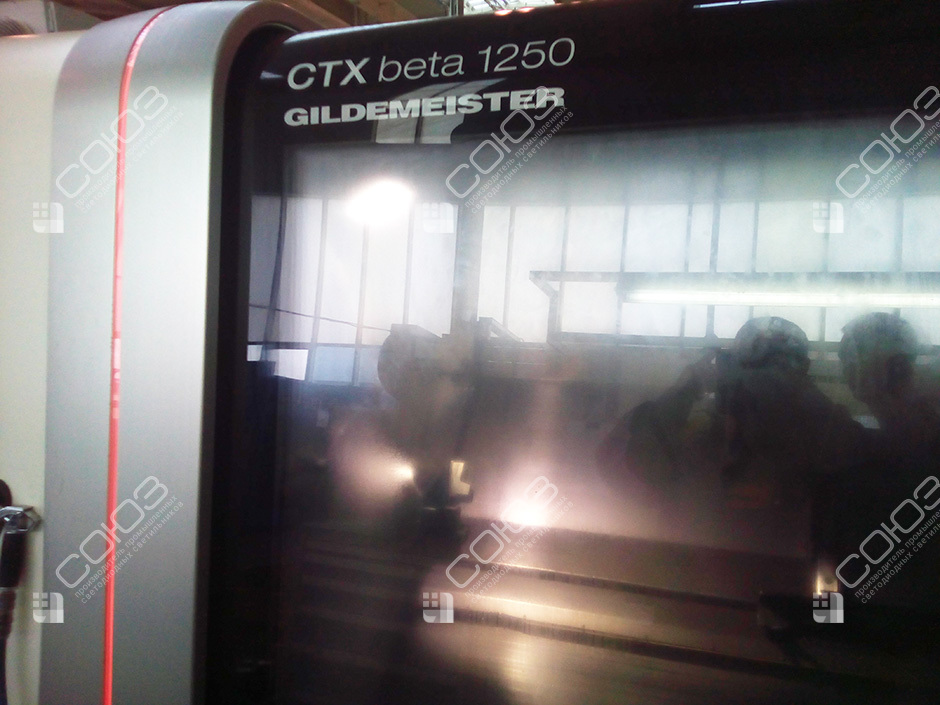

Проверяют отражение источника и видимость детали с рабочего места. Чистота окна влияет на результат независимо от мощности установленного светильника.
Узел крепления

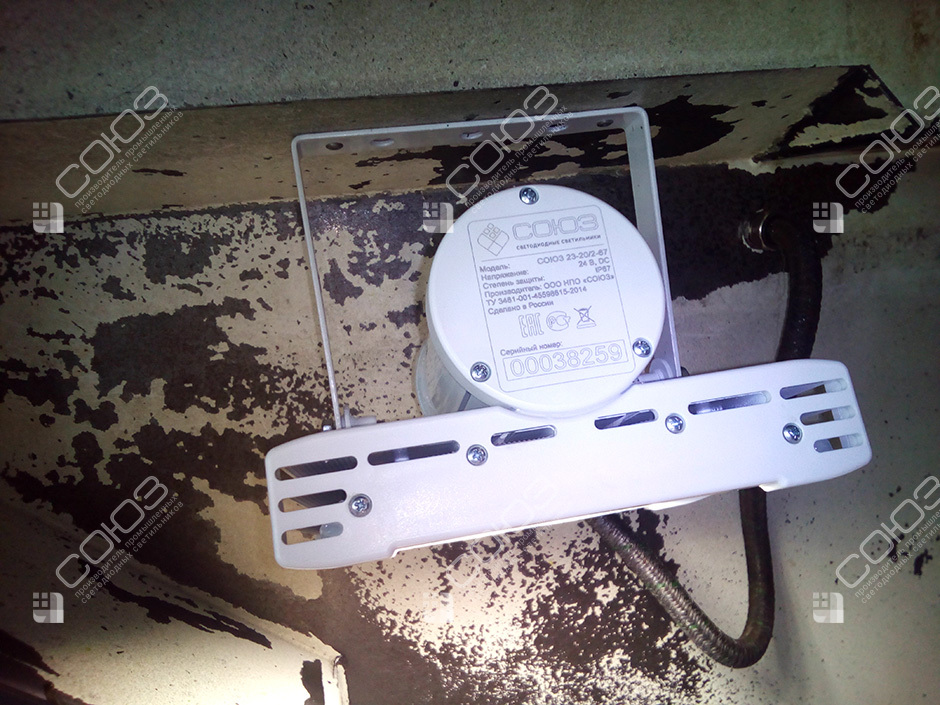

На фотографии хорошо видна поворотная скоба. Выбирают основание, позволяющее настроить направление и надёжно зафиксировать его без помех механизмам.
Идентификация прибора
Маркировка на корпусе помогает сверить исполнение при обслуживании. Для данного проекта важно сохранить питание постоянным током 24 В.
Подбор света для токарно-фрезерной камеры
Передайте фотографии камеры изнутри и через окно, размеры типовых деталей и предполагаемые основания крепления. Укажите рабочее место оператора, доступ для очистки и параметры электропитания. Отдельно покажите участки, где мешают отражения: по ним проще выбрать направление.
Изучите станочные светильники, модели 24 В и низковольтный ассортимент. Для сравнения подходят проект DOOSAN PUMA 3100Y и подсветка камеры DECKEL MAHO. Их компоновка помогает оценить разные варианты обзора. Подключение данного исполнения требует полярности: красный провод — «плюс», чёрный — «минус»; защиты от переполюсовки нет. Сведения о технологической жидкости также нужны для согласования условий эксплуатации.
Как проверить свет через защитное окно
Сначала определяют зрительную задачу и нормы освещённости. IES-файлы используют для оценки рабочей области, а кривые силы света — для понимания охвата модели. Расчёт распределения дополняют проверкой обзора через окно, поскольку отражения зависят от взаимного положения поверхностей и наблюдателя.
Сверьте маркировку СОЮЗ и технический паспорт, затем согласуйте доступ к прибору и креплению. Полезно оценить свет при характерной детали и обычном освещении цеха. После обслуживания окна или изменения внешних источников условия наблюдения могут измениться. Фотография согласованного положения скобы поможет восстановить направление, а регулярная очистка — сохранить поступление света к рабочей зоне.
