Освещение станка DOOSAN PUMA 3100Y — СОЮЗ 24 В

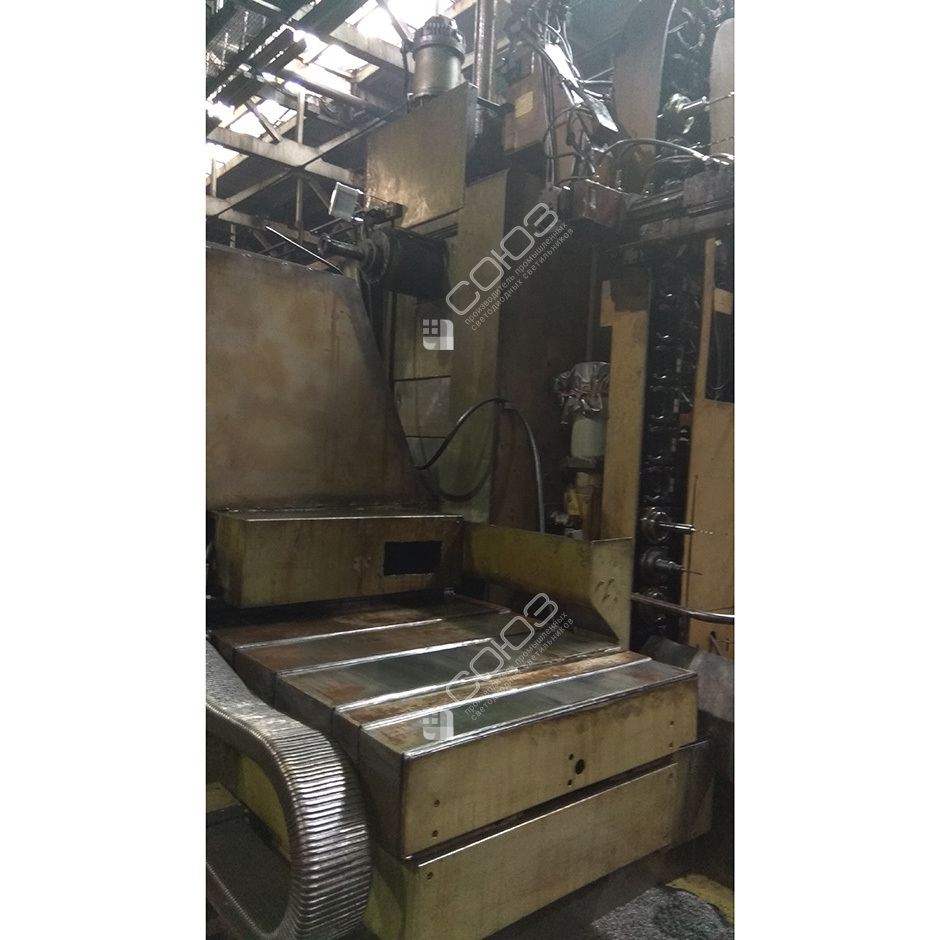

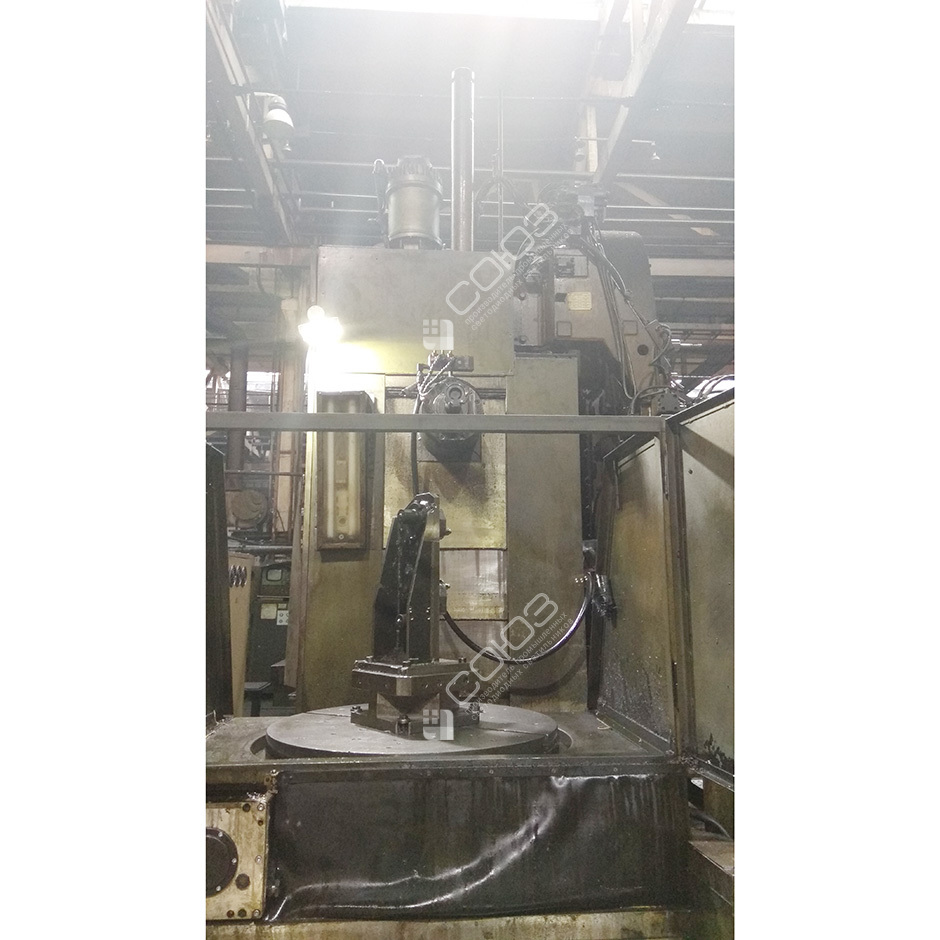

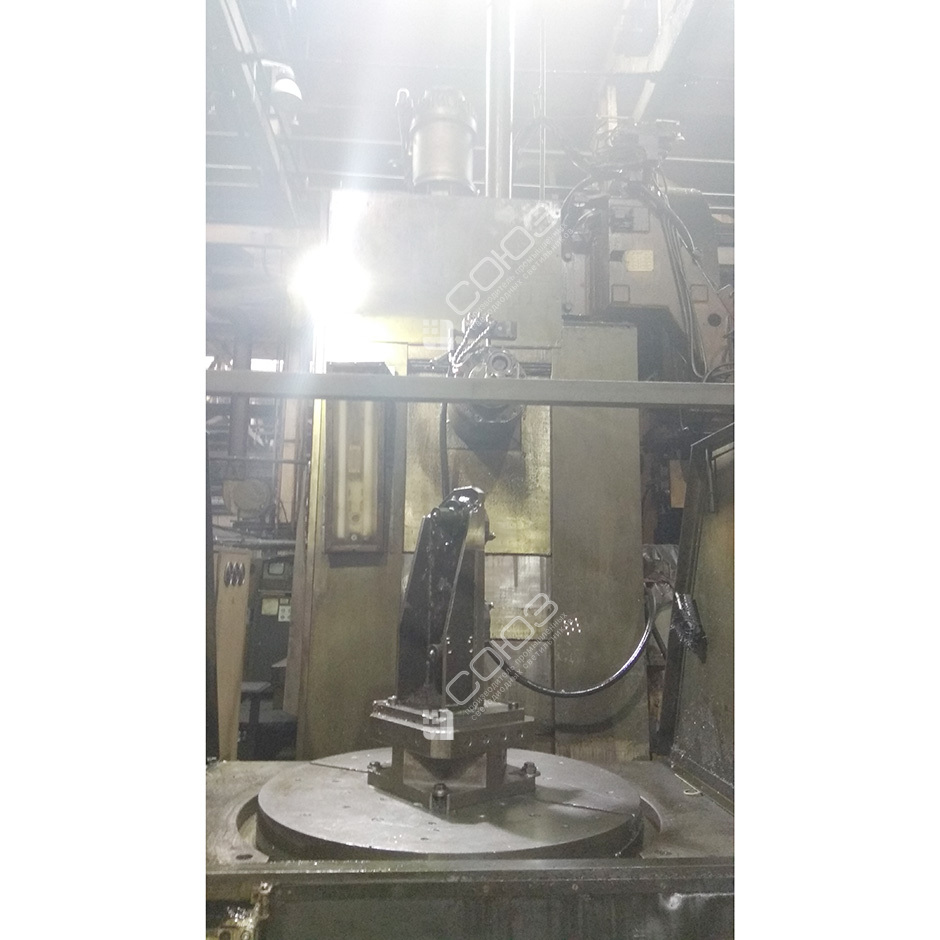

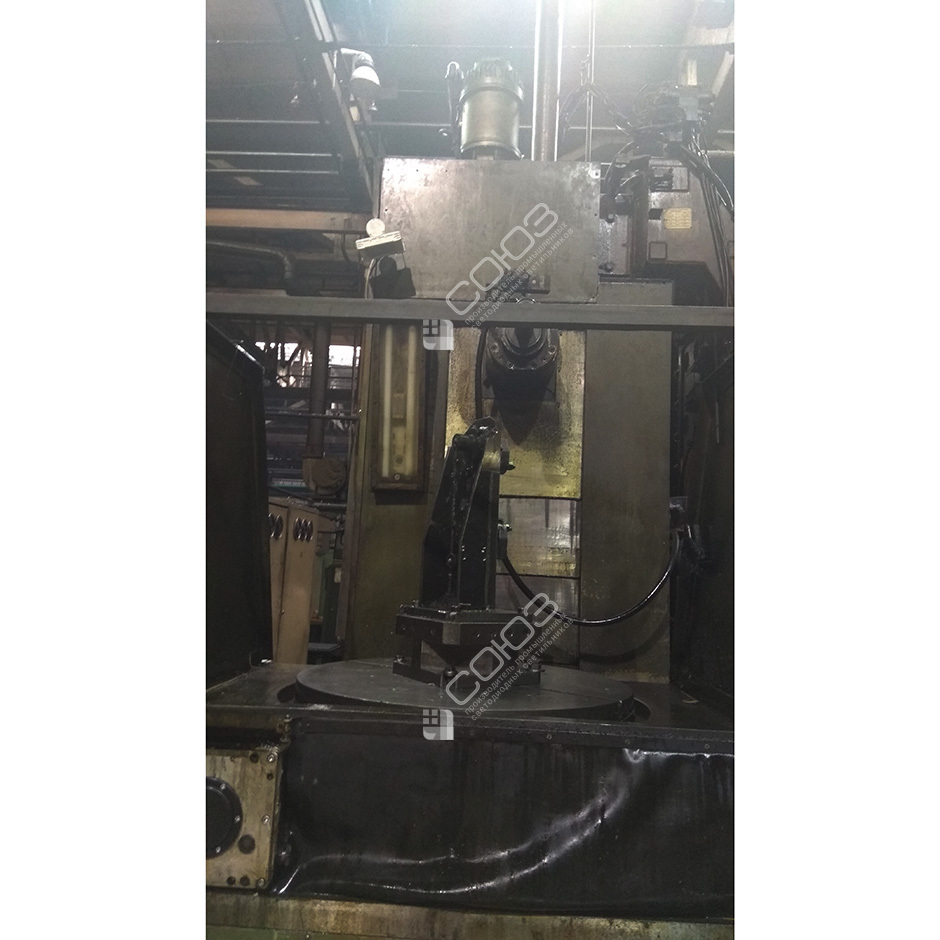

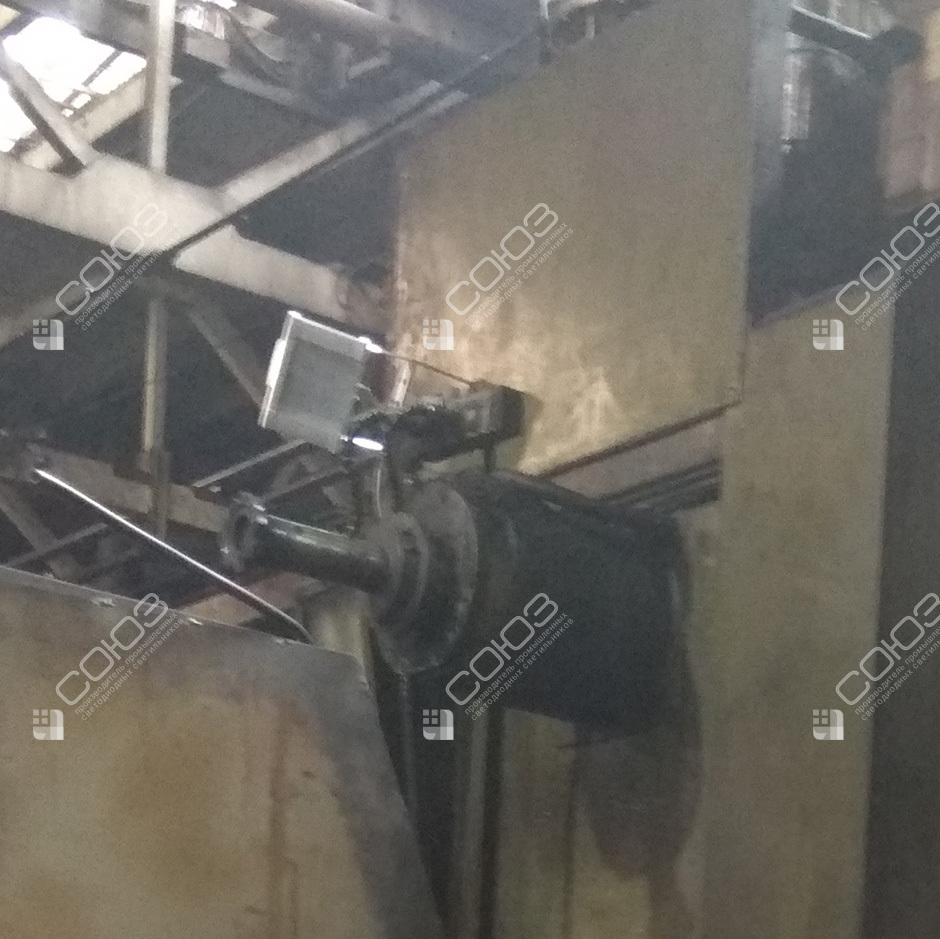

Для местного освещения станка DOOSAN PUMA 3100Y в проекте выбран СОЮЗ 23-20/1-67: 20 Вт, 24 В DC. В галерее — шесть фотографий размещения света рядом с оборудованием.
Проект реализован на светильниках:
Решение на объекте
Видимость детали при наладке токарного станка
У токарного станка с ЧПУ задачи освещения меняются вместе с операцией. При наладке нужно видеть закрепление заготовки и положение инструмента, после обработки — доступную поверхность детали. Свет из цеха приходит снаружи, а корпус оборудования ограничивает его путь. Местный источник размещают ближе к рабочей области и направляют с учётом положения оператора.
В этом проекте используется компактный низковольтный прибор 20 Вт. Для аналогичного оснащения DOOSAN PUMA 3100Y точку установки следует согласовать с фактической комплектацией станка и рабочими перемещениями. Важно рассмотреть детали разных диаметров и длины: поверхность вращения отражает свет иначе, чем плоский стол. Положение, удобное при одной заготовке, может дать блик или тень при другой. Настройку оценивают по видимости нужной области, а не по яркости источника на фотографии.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)
Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
На что смотреть при оснащении токарного центра
Закрепление детали
Поток должен достигать доступных мест установки и контроля. Крупный диаметр заготовки или выступающая оснастка меняют расположение теней.
Перемещения инструмента
Скобу и кабель согласуют с рабочей зоной механизмов. Светильник не должен ограничивать штатные движения и доступ для обслуживания.
Режим наблюдения
Проверяют обзор при предусмотренном станком положении защитных элементов. Свет не является основанием изменять штатный порядок работы с ограждениями.
Исходные данные для станка с ЧПУ
Пришлите общий вид оборудования и рабочую область крупным планом. Укажите типичные размеры деталей, наиболее важные точки осмотра и свободные основания крепления. Покажите место оператора при наладке. Параметры питания местного света лучше передать по документации станка, включая тип тока.
Для подбора доступны станочные модели, светильники 24 В и низковольтные исполнения. Сравните проект CTX beta 1250 и подсветку рабочей зоны токарного станка. Разница в доступе и ограждениях помогает выбрать собственную схему. Подключение данного СОЮЗ выполняют с соблюдением полярности: красный — «плюс», чёрный — «минус». Защиты от обратного подключения нет.
Как оценить распределение света у детали
Нормы освещённости выбирают по зрительной задаче при настройке и осмотре. Кривые силы света позволяют понять охват модели, а IES-файлы — включить её в расчёт рабочей области. При этом металлическая поверхность может отражать источник в сторону оператора, поэтому одного расчётного числа недостаточно для выбора направления.
Проверьте маркировку СОЮЗ и технический паспорт перед согласованием подключения. Отдельно определите воздействие стружки и технологических жидкостей, способ очистки и доступ к креплению. Практическую настройку полезно проверить на характерных заготовках: это помогает избежать решения, удобного только при пустой рабочей зоне. После обслуживания положение прибора должно оставаться воспроизводимым.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
