Освещение токарного станка DOOSAN светильником 24 В
В токарной камере DOOSAN применён СОЮЗ 23-20/2-67 на 24 В DC с оптикой 60°. На фотографиях — расположение светильника над патроном и длинной заготовкой.
Проект реализован на светильниках:
Решение на объекте
Направленный свет вдоль токарной заготовки

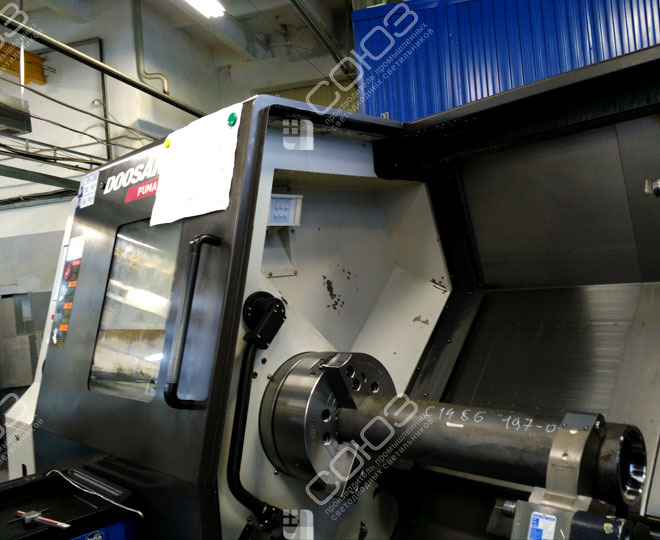

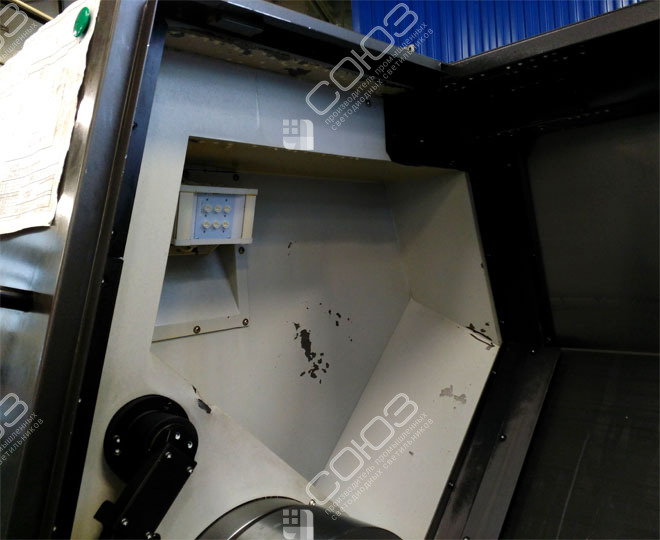

На первом снимке открыта камера станка DOOSAN: видны патрон, протяжённая цилиндрическая заготовка и светильник в верхней части. Такая деталь требует проверки обзора по длине. Свет, который хорошо показывает поверхность около патрона, может не доходить до дальнего участка или теряться за поддерживающей оснасткой.

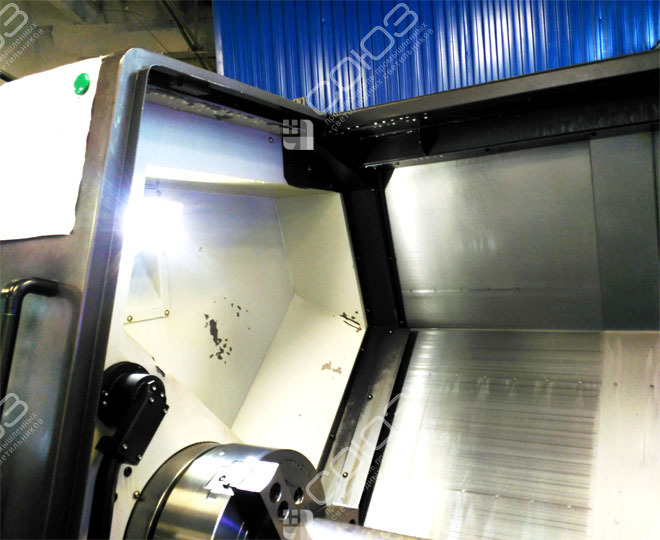

В проекте используется модель 20 Вт с направленной оптикой 60°. Скоба позволяет выбрать угол к рабочей зоне, а небольшой корпус удобно разместить внутри доступного пространства. Для аналогичной установки важно сопоставить направление с положением инструмента, длиной детали и взглядом оператора. На блестящем цилиндре отражение источника перемещается при изменении угла наблюдения, поэтому наведение оценивают с привычного рабочего места, а не только непосредственно перед открытой дверью.
Оборудование проекта
СОЮЗ 23-20/2-67 (24В)
Компактный светильник на поворотной скобе; номинальное питание 24 В постоянного тока. Вторичные линзы формируют направленный пучок 60°. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Особенности света в токарной камере DOOSAN
Длина обработки
Проверяют ближний и дальний участки заготовки. Опора, патрон или инструментальный узел могут перекрыть свет на части поверхности при изменении рабочего положения.
Положение вверху
Для корпуса выбирают место вне траекторий механизмов. Кабель фиксируют с учётом открытия двери, доступа к оснастке и очистки внутреннего пространства.
Блики на цилиндре

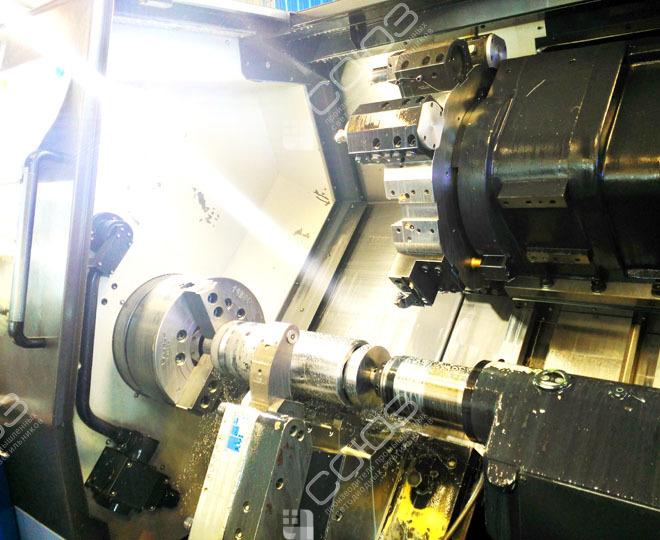

Наведение подбирают так, чтобы отражённый свет не закрывал наблюдаемую поверхность. Особенно полезна проверка на типовой детали с привычной для участка обработкой.
Подбор для вашей модели DOOSAN
Изучите светильники для станков, исполнения на 24 В и низковольтный каталог. Укажите точную модель станка, габариты камеры и диапазон длины деталей. Одного названия производителя недостаточно: расположение узлов и свободные точки крепления отличаются между машинами.
Для сравнения посмотрите освещение DOOSAN PUMA 3100Y и подсветку токарной камеры с углом 60°. Эти примеры помогут выбрать, какие ракурсы и размеры передать для подбора. Фотографии нужны с заготовкой и без неё, со стороны оператора и при открытой камере остановленного станка. Отдельно отметьте участок, который сейчас перекрывается тенью патрона или инструмента.
Как проверить оптику и питание до монтажа
По кривые силы света сравнивают угол 60° с широким исполнением 120°. IES-файлы позволяют рассчитать конкретную модель, а нормы освещённости помогают сформулировать требования к наладке и обработке. При проверке освещают именно нужную поверхность: высокая яркость стенки камеры не подтверждает удобство наблюдения за деталью.
Сверьте маркировку СОЮЗ и технический паспорт. Рабочий диапазон данной версии — 18–32 В постоянного тока. Красный провод — плюс, чёрный — минус; защиты от переполюсовки нет. Подключение согласуют со станочной цепью, а место установки — с движением оборудования и воздействием СОЖ. Защита IP67 относится к корпусу; совместимость материалов с конкретной жидкостью уточняют отдельно. После установки проверяют крепление и направление при предусмотренных положениях оснастки, оставляя доступ для регулярной очистки экрана.
