Местное освещение токарного станка на 24 В
В рабочем пространстве токарного станка установлен СОЮЗ 23-20/1-67 на 24 В DC. Фотографии показывают верхнее боковое размещение светильника рядом с патроном и инструментальными узлами.
Проект реализован на светильниках:
Решение на объекте
Широкий свет в рабочем пространстве станка

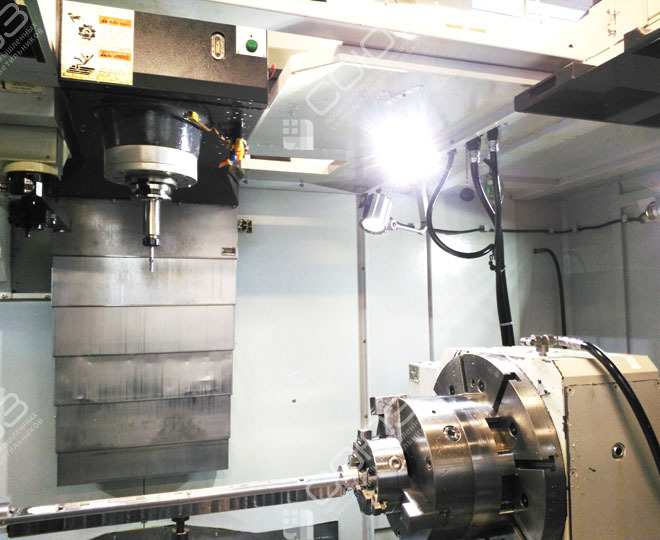

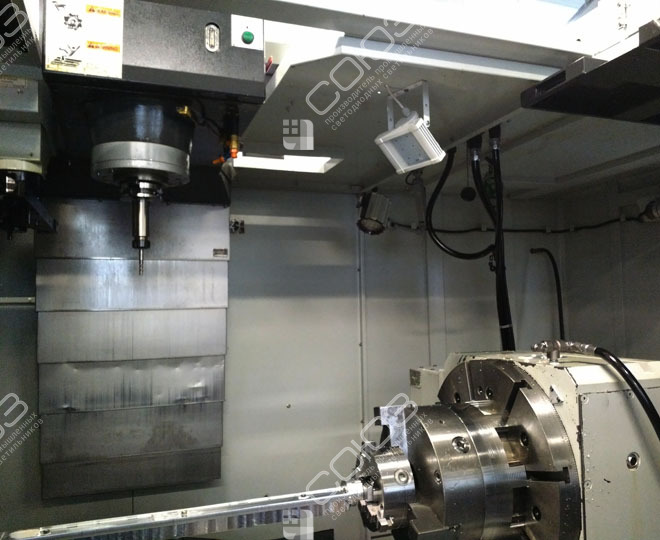

На первом снимке видны патрон справа, рабочие узлы сверху и светильник у боковой стенки. При таком расположении источник освещает внутреннее пространство, куда потолочный свет цеха поступает лишь частично. Для оператора важен обзор детали и крепления, а при наладке — возможность различать соседние элементы оснастки.
Модель 20 Вт с углом 120° даёт широкий поток с небольшого расстояния. Его направление выбирают по реальной компоновке станка. Патрон, инструментальная головка и сама заготовка создают тени, которые меняются при переходе к другой детали. Поэтому настройку оценивают в типовых рабочих положениях и со стороны сотрудника. Яркое пятно на стене камеры может выглядеть убедительно на фотографии, но полезность света определяется видимостью нужной поверхности и отсутствием мешающих отражений.
Оборудование проекта
СОЮЗ 23-20/1-67 (24В)

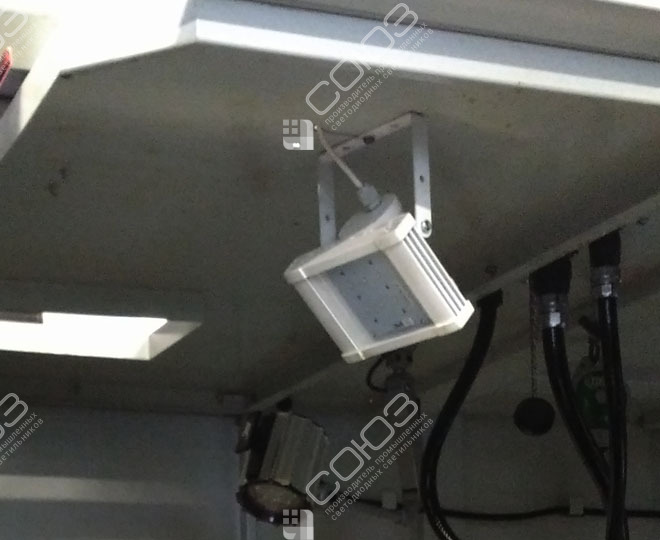

Компактный корпус на поворотной скобе; номинальное питание 24 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три условия удобной местной подсветки
Обзор крепления
Проверяют видимость патрона, прижимных элементов и участка рядом с деталью. Свет должен помогать при предусмотренных операциях установки и контроля оснастки.
Свободный рабочий объём
Корпус и провод размещают вне движения узлов. Учитывают не только обработку, но и смену инструмента, загрузку детали и открывание ограждений.
Удобное направление
Поворот скобы используют для наведения на полезную поверхность. Отражение от металла проверяют из рабочей позы, включая обзор через защитное окно.
Как выбрать свет для токарных операций
Изучите станочные светильники, исполнения на 24 В и общее освещение цеха. Для местного света нужны размеры рабочей зоны и параметры деталей, а для общего — план участка и проходов. Совместная оценка помогает избежать резкого перепада яркости при переводе взгляда от станка к окружающему пространству.
Сопоставить варианты можно с освещением токарного DOOSAN и подсветкой МРК-315. Эти проекты отличаются расположением источников и геометрией обработки. Для подбора пришлите фотографии с типовой заготовкой, доступные места крепления и размеры свободного пространства. Отдельно обозначьте участок, который сейчас трудно рассмотреть, и направление, с которого оператор наблюдает за ним.
Оптика, питание и обслуживание
По кривые силы света можно сравнить широкий угол 120° с направленной оптикой. IES-файлы дают данные выбранного исполнения для расчёта, а нормы освещённости помогают сформулировать требования к токарной обработке и наладке. Проверяют свет на детали, а не только на горизонтальной плоскости стола или стенках оборудования.
Перед подключением сверяют маркировку СОЮЗ и технический паспорт. Рабочее питание — 18–32 В DC. Красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Возможность подключения согласуют с электрической схемой станка. Если применяется СОЖ, сообщают её состав и режим воздействия на прибор. IP67 характеризует защиту корпуса, но не подтверждает совместимость со всеми жидкостями. К экрану и крепежу предусматривают доступ при остановленном оборудовании, чтобы очистка и проверка направления оставались обычной частью обслуживания рабочего места.
