Освещение цеха 12 × 18 м высотой 7 м светильниками СОЮЗ
Цех площадью 216 м² и высотой 7 м освещён СОЮЗ 24-100/1-67. Десять фотографий показывают размещение светильников на конструкциях перекрытия и направление корпусов в разные стороны.
Проект реализован на светильниках:
Решение на объекте
Распределение света от центральных конструкций

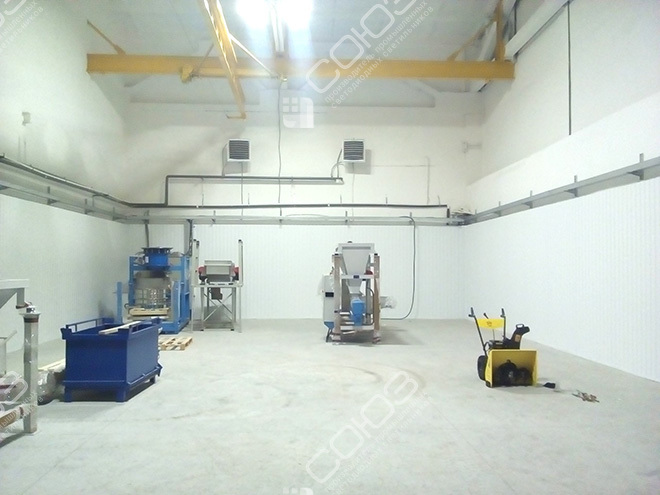

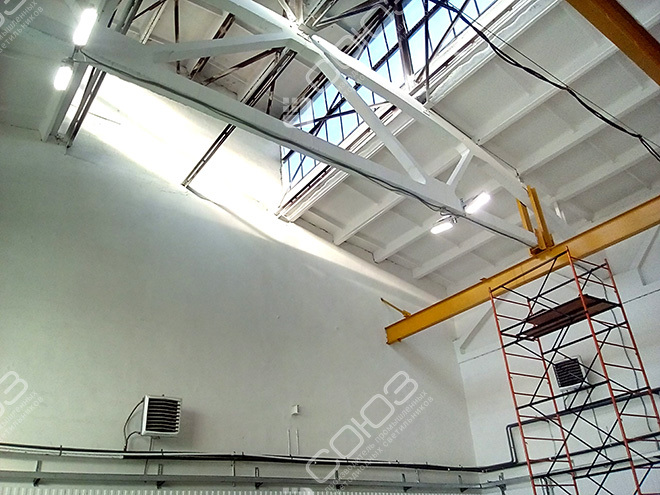

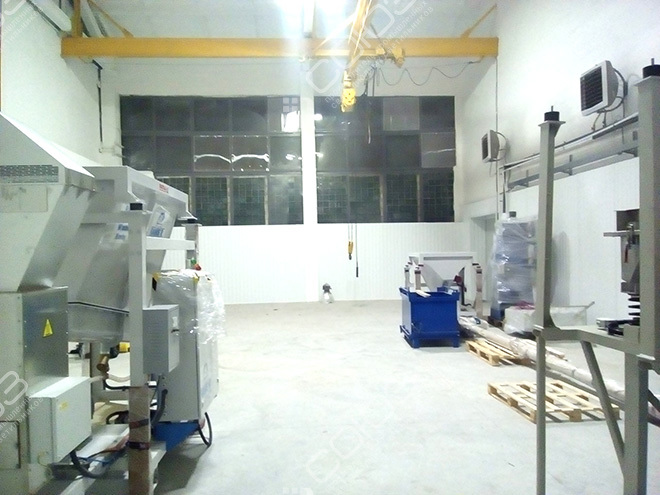

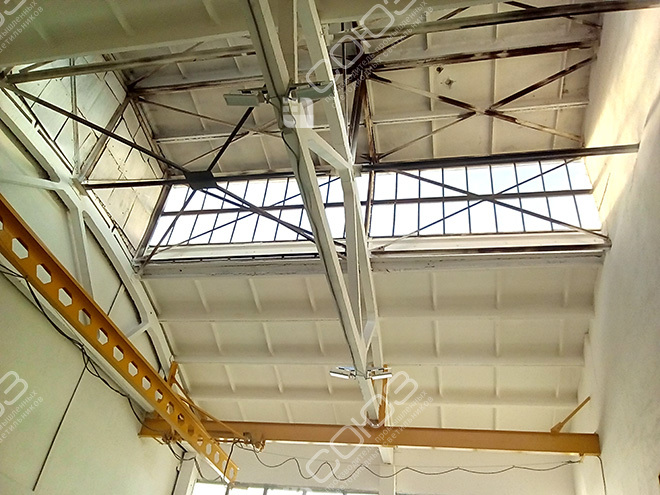

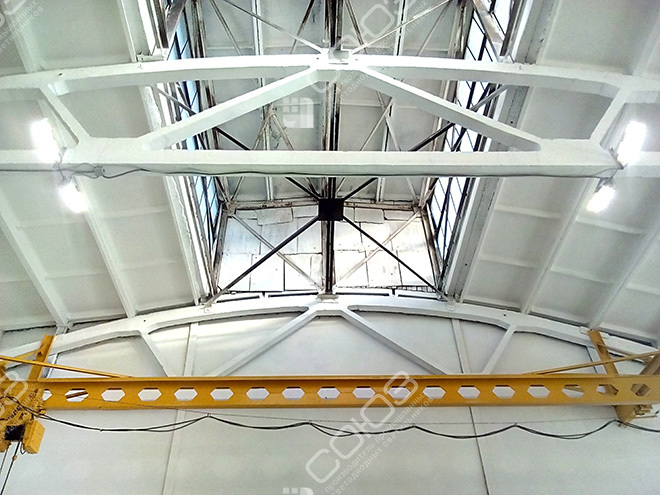

Цех имеет размеры 12 × 18 м, высоту 7 м и площадь 216 м². Применены СОЮЗ 24-100/1-67 с углом 120°. Светильники закреплены у продольных конструкций; часть приборов направлена в разные стороны.
При расчёте учитывают фермы, крановое оборудование и высоту рабочих поверхностей. Распределение искусственного света проверяют также без дневного освещения.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для цеха: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность на Г-образных скобах с поворотом на 30° влево или вправо; также предусмотрен подвес на тросах. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; условия подключения и эксплуатации приведены в карточке.
Что показывает монтаж под перекрытием

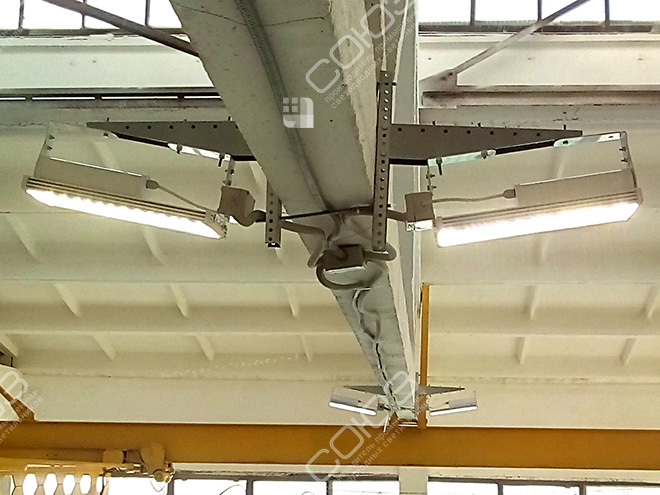

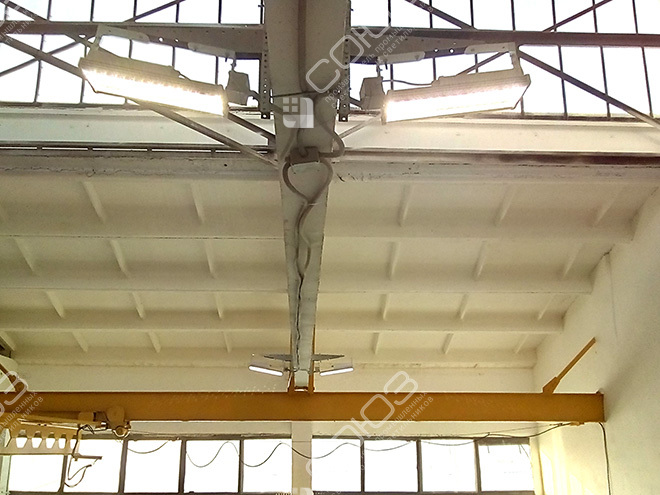

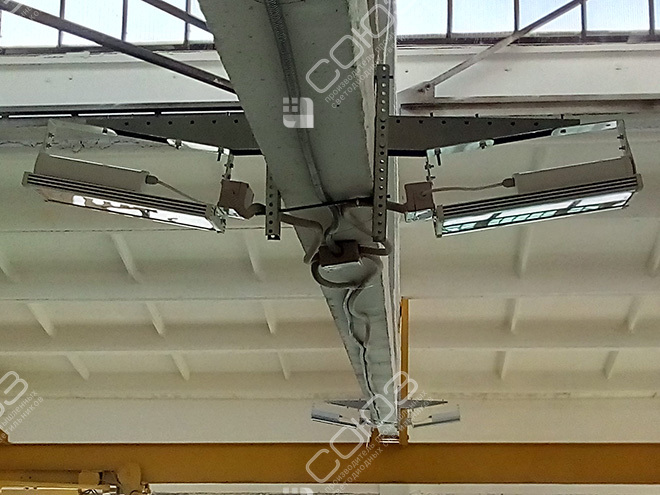

Разные направления
Наклон корпуса меняет положение пятна. Проверьте перекрытие освещаемых участков по ширине и вдоль цеха, чтобы между ними не оставались тёмные зоны.

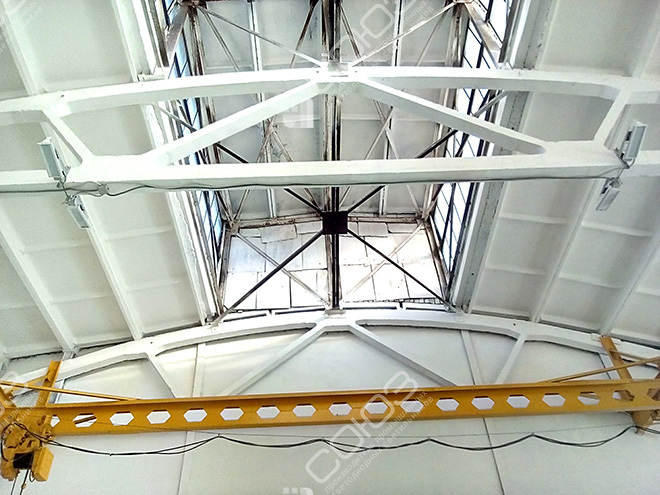

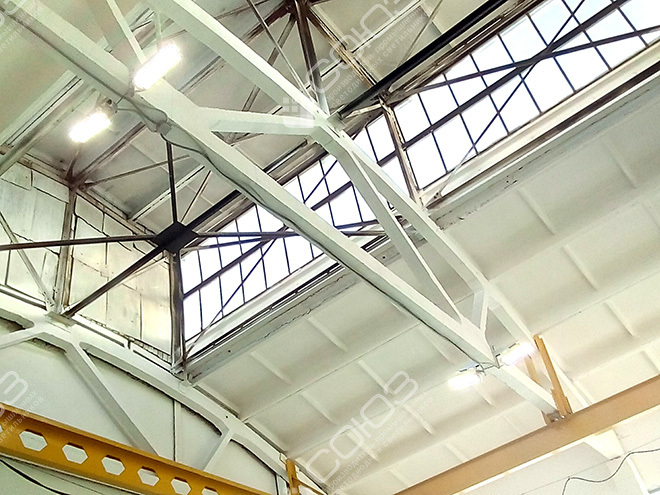

Балки и фермы
Элементы перекрытия могут частично закрывать поток. Важно учитывать не только свободное место для корпуса, но и направление выхода света к рабочей поверхности.
Крановое оборудование
Движущиеся конструкции изменяют тени внизу. Проверяйте характерные рабочие положения и согласуйте крепления с габаритами оборудования, которое проходит рядом.
Выбор схемы для цеха площадью 216 м²
В разделе светильников для цеха сопоставьте решения по задачам производства. Каталог промышленных светильников помогает выбрать исполнение, а подвесные светильники — рассмотреть снижение высоты установки там, где оно допустимо. Для расчёта нужны расположение рабочих мест, высоты плоскостей и ограничения от крана.
Сравните цех 12 × 36 м высотой 9 м и инструментальный участок. Учитывайте масштаб и препятствия; для точных операций может понадобиться местная подсветка.
Как проверить наклон и рабочие зоны
Выберите нормы освещённости по выполняемым работам. IES-файлы позволяют рассчитать несколько вариантов направления корпуса, а материал про кривые силы света объясняет форму широкого светораспределения 120°. При наличии верхних окон отдельно оцените режим искусственного света без дневной составляющей, чтобы результат не зависел только от времени съёмки или сезона.
До монтажа сверьте маркировку СОЮЗ и изучите технический паспорт. Для серии 24 предусмотрены горизонтальная поверхность или подвес; при непосредственном креплении корпус поворачивается на скобах на 30° влево или вправо. После установки проверьте направление света и тени от ферм. При перестановке оборудования обновите схему освещения.
