Освещение цеха керамогранита светильниками СОЮЗ 100 Вт
В цехе керамогранита применены СОЮЗ 24-100/1-67 мощностью 100 Вт. Семь фотографий показывают освещение технологических линий, проходов и рабочих площадок среди производственного оборудования.
Проект реализован на светильниках:
Решение на объекте

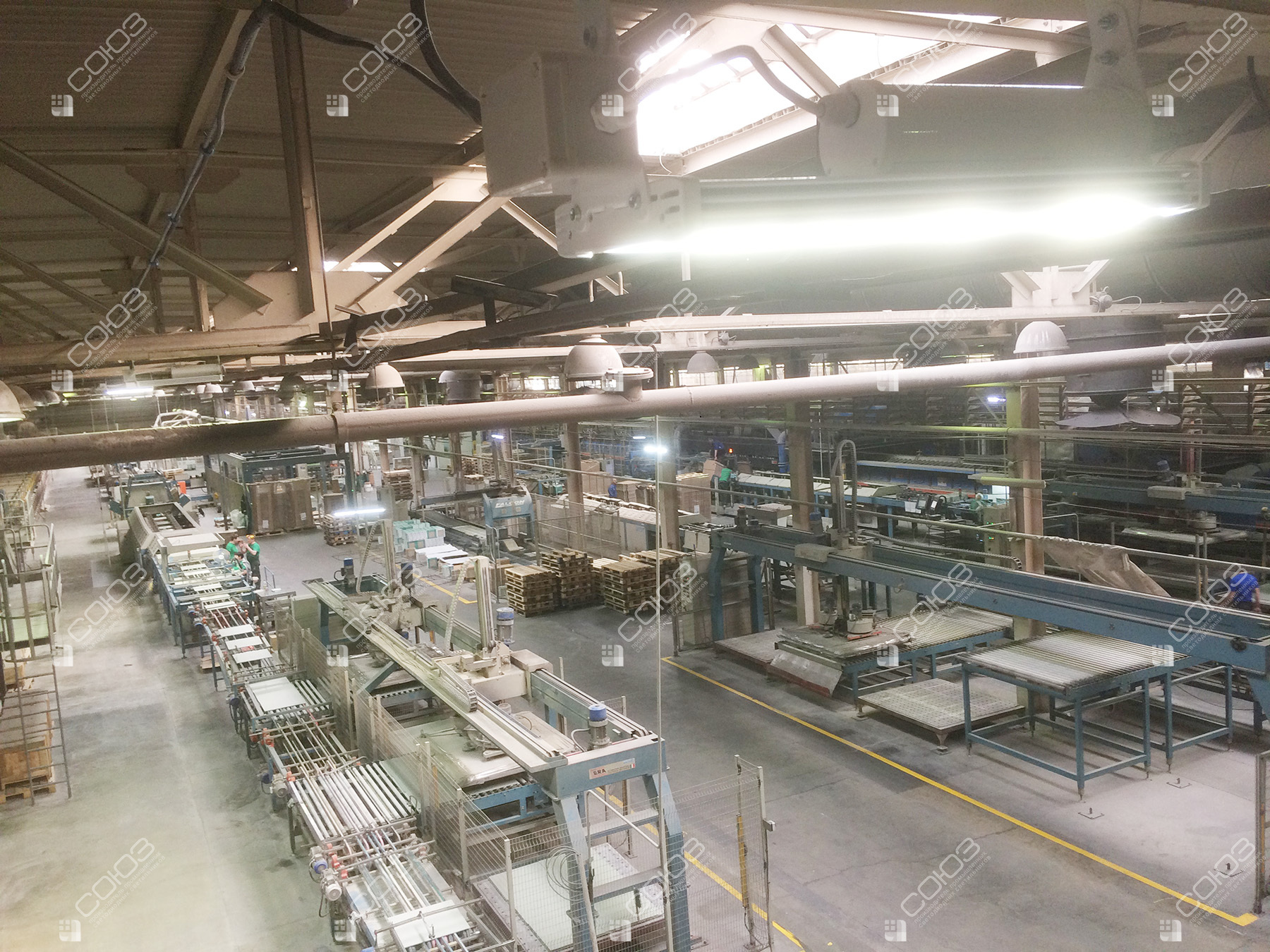

Свет между технологическими линиями керамогранита

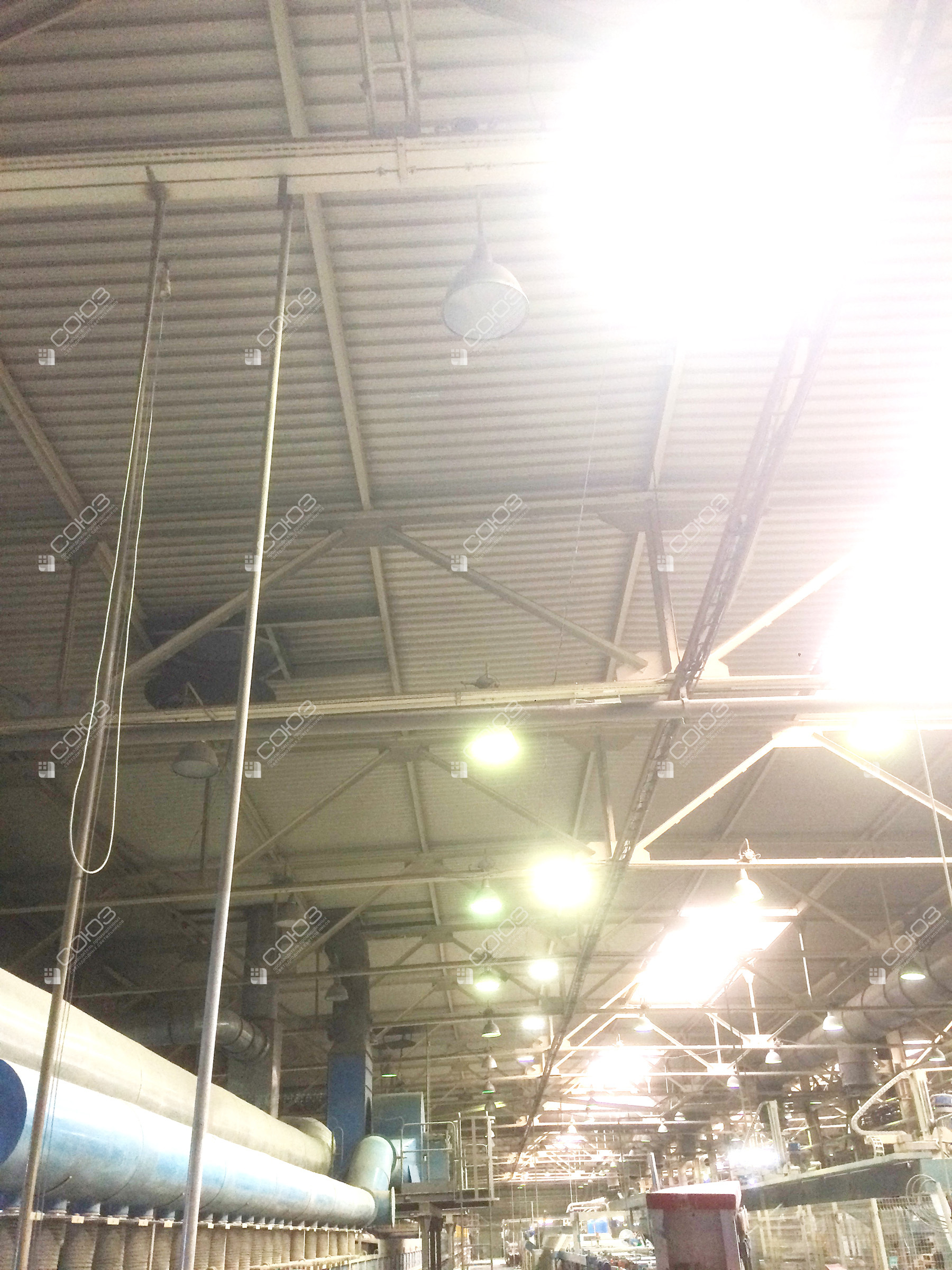

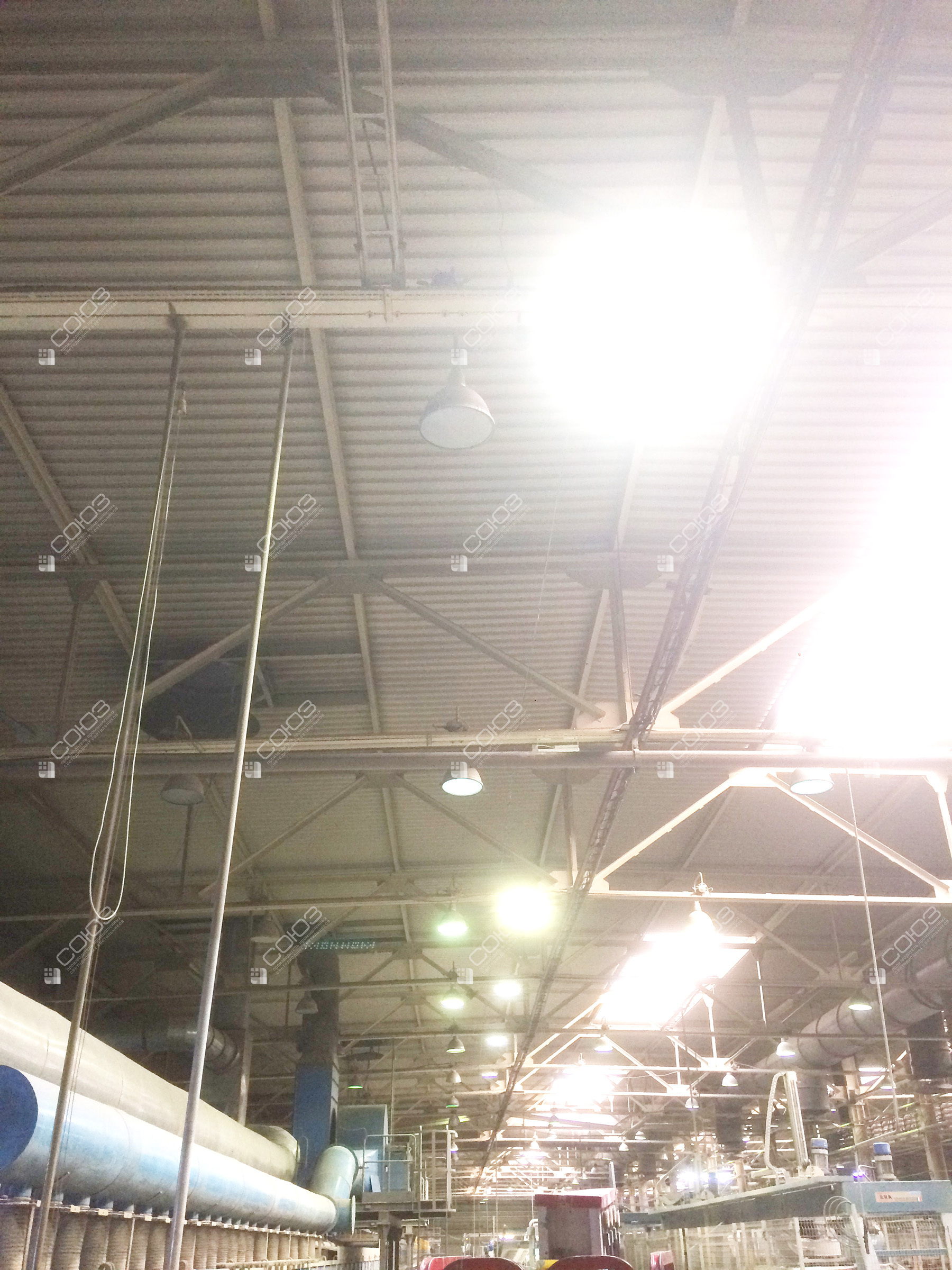

СОЮЗ 24-100/1-67 освещают производственные линии керамогранита, проходы и места обслуживания. Светильники установлены над оборудованием.
При подборе учитывают тени от трубопроводов и несущих конструкций, положение органов управления и участков осмотра продукции.
КАЛЬКУЛЯТОР ОСВЕЩЕНИЯ
Рассчитайте освещение цеха керамогранита на СОЮЗ 24-100
Подберите СОЮЗ 24-100/1-67 на 100 Вт для производственного цеха: задайте размеры и нужную среднюю освещённость. Начальные размеры — пример.
План расстановки
Это предварительный подбор. Точную расстановку подтвердим светотехническим расчётом с учётом ферм, кранов, оборудования и отделки помещения.
Как считается результат и что учтено
Подбор по средней горизонтальной освещённости всей площади. Значения 200–500 лк — выбранная вами цель, а не автоматически определённая норма для вида работ. В отдельных точках светлее или темнее; карта показывает расчётное распределение.
Используется IES-файл SOYUZ 24-100_1-67.ies с интерполяцией по углам. Учтены высота подвеса, расстояния до точек, угол падения света и условный коэффициент эксплуатации 0,80 (снижение освещённости на 20%). Его значение нужно уточнять под условия объекта.
Рассчитывается прямой свет. Отражения от стен, потолка и пола, дневной свет, тени от оборудования и слепящее действие не моделируются. Крыша ограничивает допустимое расположение приборов; её форма сама по себе не добавляет освещённости. Все светильники находятся на одной высоте; от стен — половина шага сетки.
Сетка подбирается автоматически: до 600 светильников, шаг вдоль корпуса не меньше 1,2 м. Для предварительной схемы шаг по каждой оси ограничен 1,5 расстояния до расчётной поверхности; соотношение шагов — не больше 2:1. Это настройки алгоритма, а не нормативные требования. Это один вариант расстановки, а не гарантированный минимум количества. Средняя рассчитывается по равномерной сетке по всей площади; минимум проверяется также на границе помещения. Числа и цвета на плане показывают локальную освещённость, а последняя отметка цветовой шкалы — её предел, не средний результат. Расчётная сетка: —. Источник считается точечным; при расстоянии до рабочей поверхности менее 2,5 м результат особенно нуждается в проверке.
Контур крыши и лучи в объёмном виде схематичны. Полный угол луча — 120°; световые потоки перекрываются и ограничиваются стенами помещения. Цветная карта рассчитывается по IES для выбранной поверхности. Поворот светильников учитывается и на схеме, и в расчёте.
Оборудование проекта
СОЮЗ 24-100/1-67
Крепление на горизонтальную поверхность или подвес; регулировка корпуса ±30°. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Три задачи одного производственного пространства

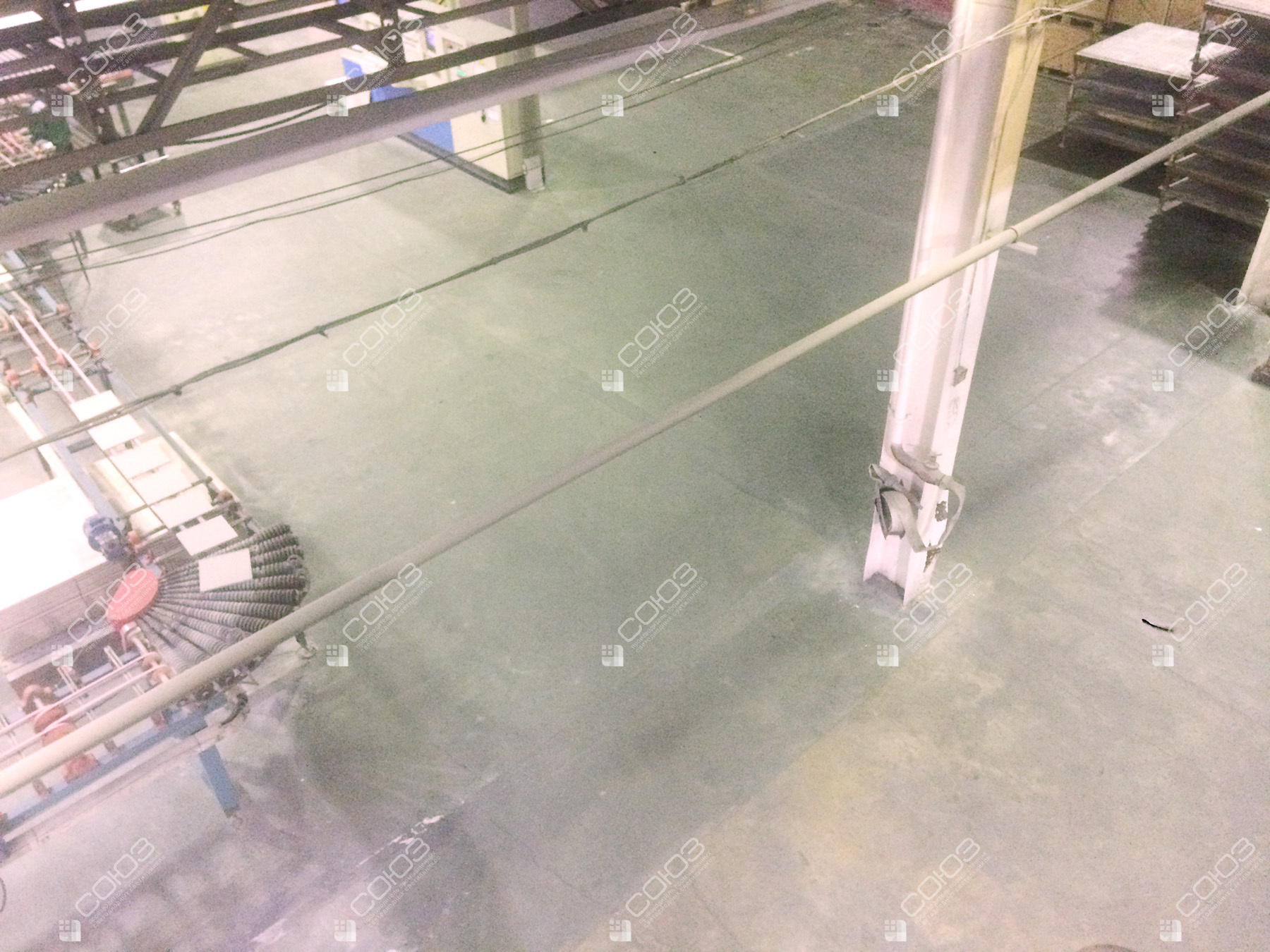

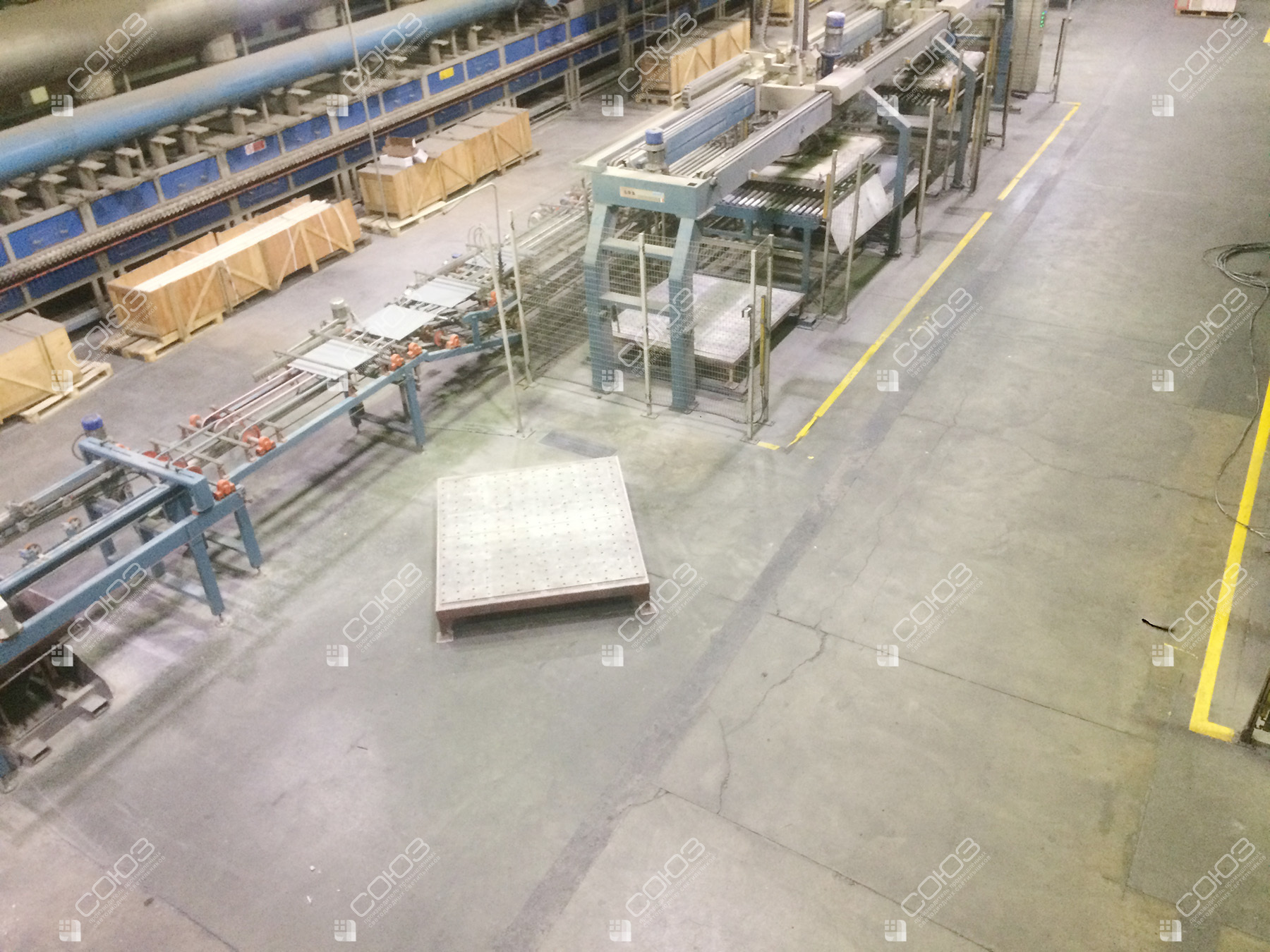

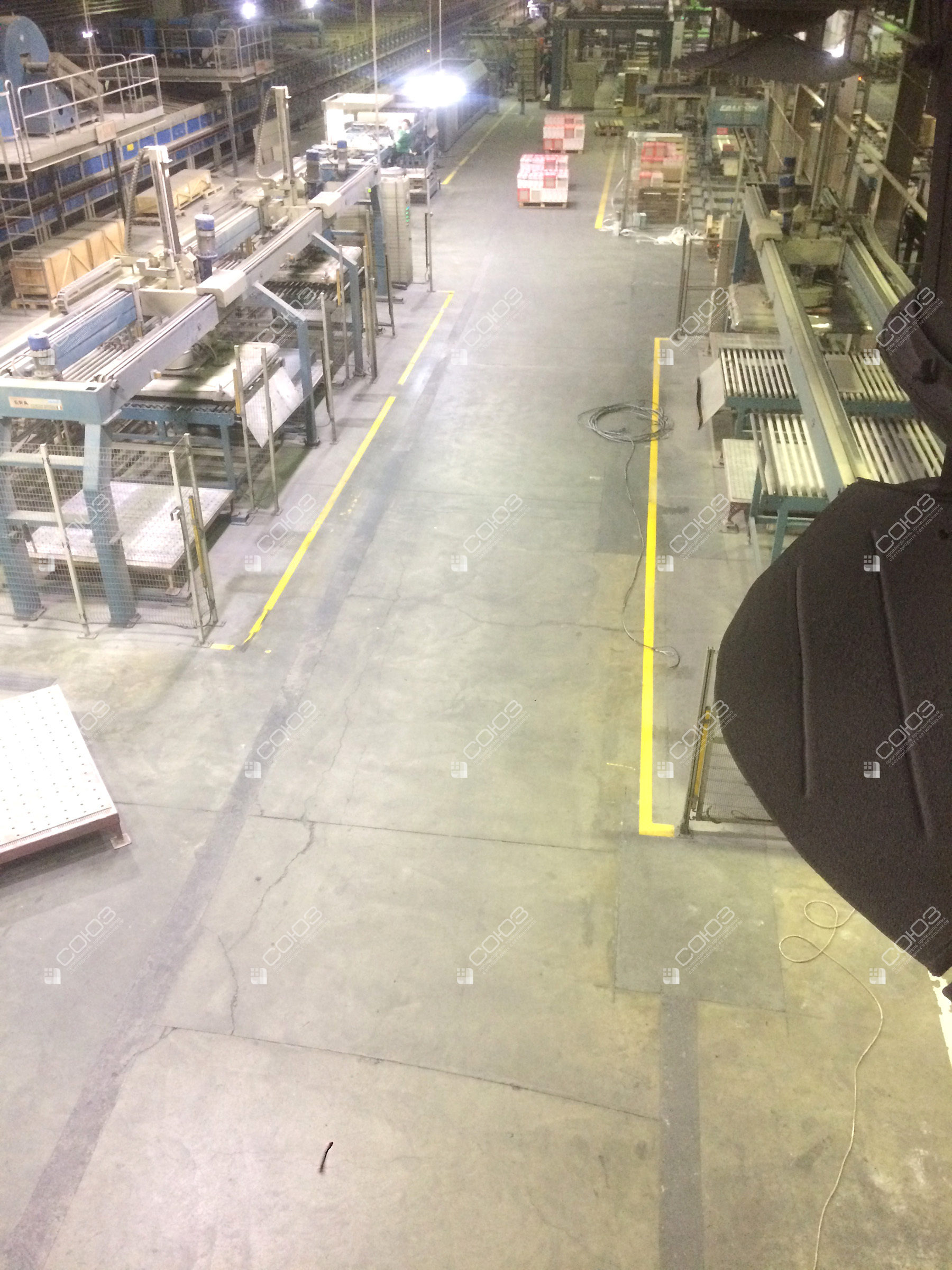

Проходы между линиями
Разметка помогает понять маршруты. При подборе проверяют, не перекрывают ли поток конвейеры, ограждения и временно размещённая продукция возле прохода.
Обслуживание оборудования
Рабочие точки могут находиться сбоку или под выступающей конструкцией. Если общий источник туда не достигает, рассматривают локальный свет с другого направления.
Осмотр поверхности
У керамогранита разная фактура. Для визуальной проверки полезно оценить блики на конкретном образце, а не судить о качестве освещения только по яркости пола.
Что включить в расчёт для такого цеха
Передайте схему линий с высотой оборудования и местами обслуживания. Отметьте трубопроводы над рабочими зонами, доступные основания крепления и участки накопления продукции. Светильник 24-й серии допускает потолочный или подвесной монтаж; положение выбирают с учётом регулировки корпуса и возможности очистки экрана.
Для общего света сравните накладные модели и решения для цехов. Более широкий выбор представлен в промышленном каталоге. Полезны два разных примера: производство керамической плитки и рабочее место визуального осмотра. Требования к общему свету и осмотру поверхности учитывают отдельно.
Материалы для проверки рабочих зон
Сначала уточните нормы освещённости по характеру операций. Для моделирования возьмите IES-файлы выбранной мощности и разберите кривые силы света: угол источника не равен гарантированному размеру освещённого участка. В расчёте нужны реальные высоты, препятствия и отражающие свойства помещения.
Перед заказом проверьте маркировку СОЮЗ и технический паспорт. У нагретого оборудования отдельно оценивают температуру в точке установки, а доступ к прибору планируют с учётом действующей линии. Семь фотографий показывают пример компоновки; численные результаты замеров для этого объекта здесь не заявляются.
