Местное освещение котельной светильниками 36 В на магнитах
В котельной применены СОЮЗ 23-20/1-67 на 36 В с магнитными держателями. Пять фотографий показывают местное освещение оборудования, трубопроводов и приборов контроля с возможностью изменить положение светильника.
Проект реализован на светильниках:
Решение на объекте
Переставляемый свет для осмотра котельного оборудования

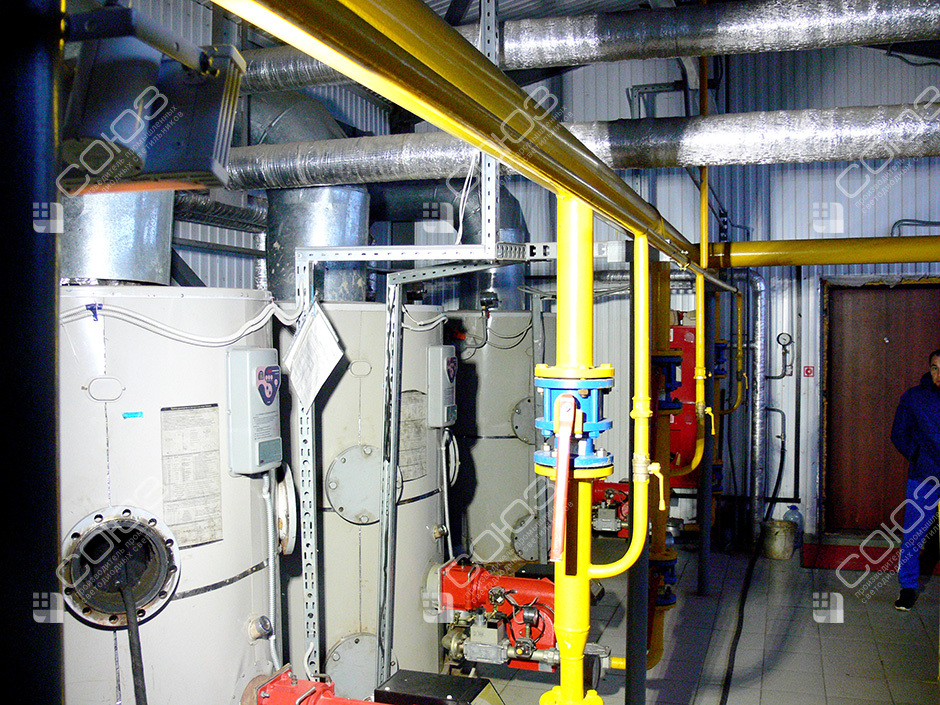

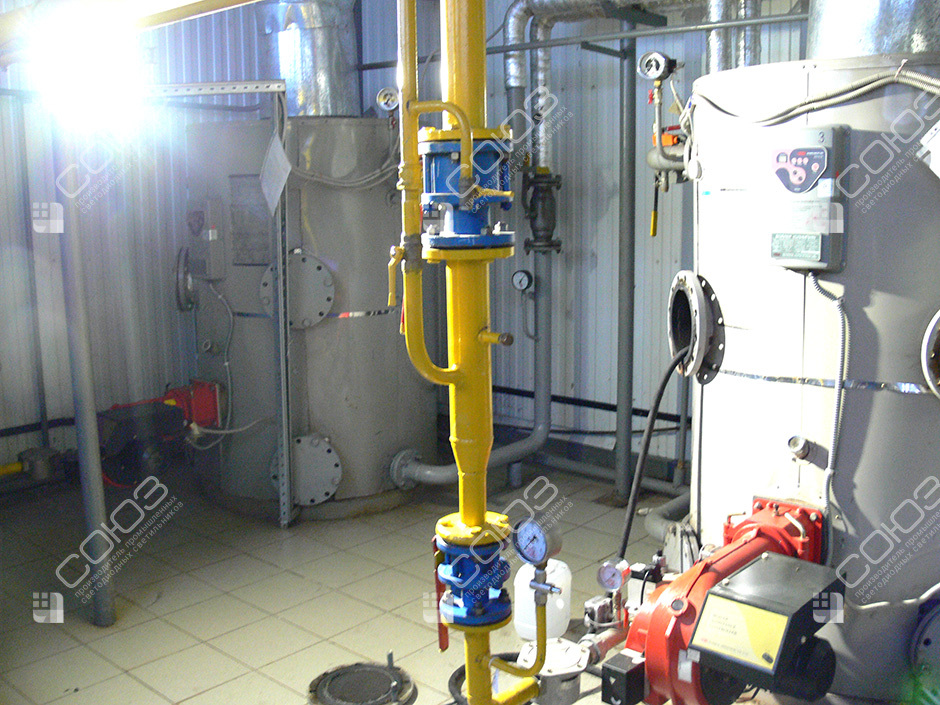

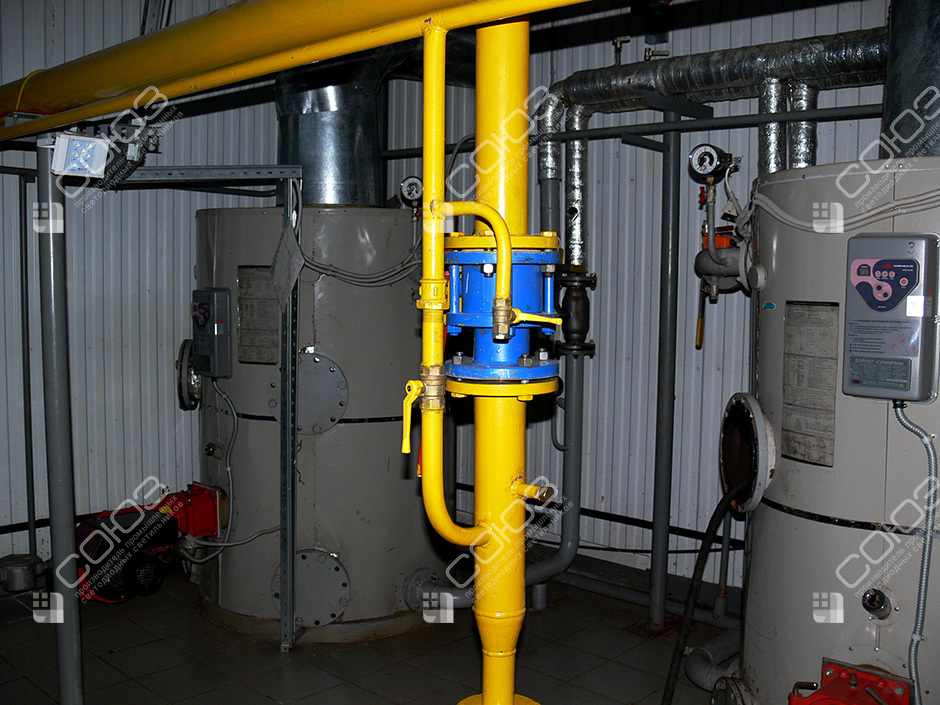

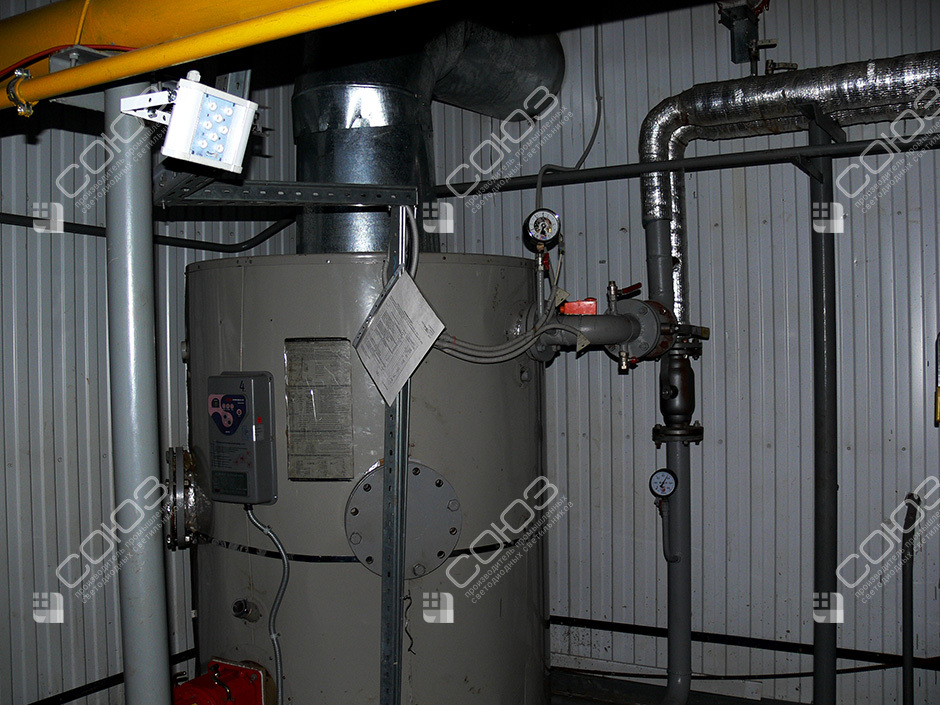

На фотографии видны котлы, трубопроводы, арматура и приборы контроля. Светильник расположен рядом с этой группой оборудования, чтобы направить поток на обслуживаемую зону. При обходе котельной внимание сотрудника последовательно переходит от показаний прибора к соединению или доступному узлу; для таких задач удобно иметь регулируемый местный свет.
Магнитный держатель позволяет закрепить светильник на подходящем стальном основании без отдельного отверстия, а поворотная скоба — выбрать направление. В проекте используется исполнение 36 В переменного тока мощностью 20 Вт. При переносе прибора проверяют температуру выбранной поверхности и положение кабеля. Само наличие металла ещё не делает место подходящим: важны качество контакта, устойчивость крепления и возможность безопасного обслуживания рядом с горячими элементами.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)

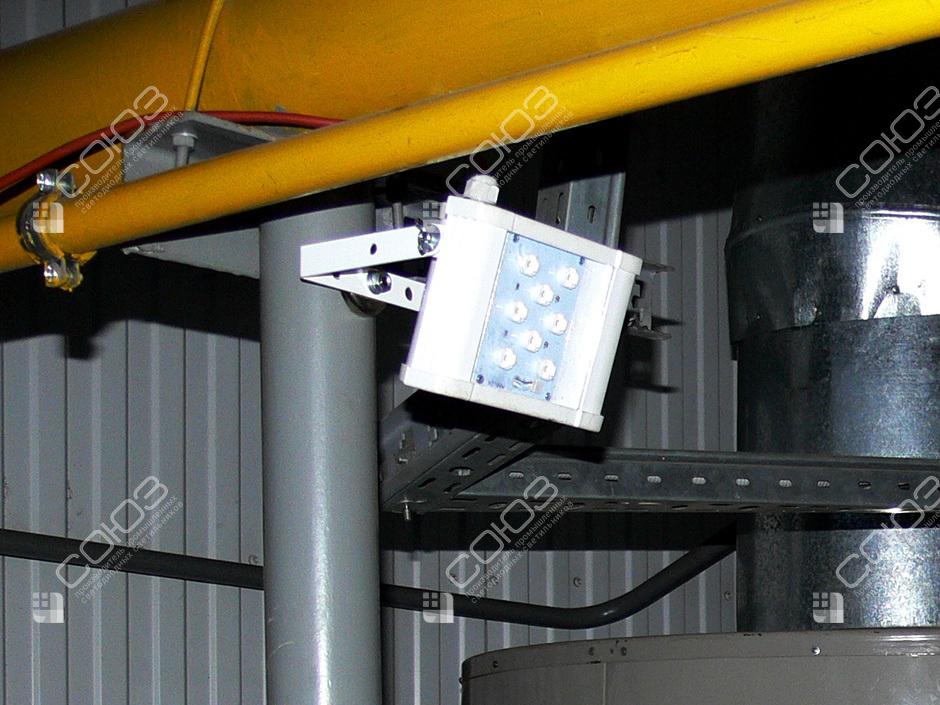

Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что учитывать возле котлов
Чтение показаний
Направление подбирают с позиции сотрудника. Отражение от стекла прибора не должно закрывать шкалу; иногда полезнее сместить источник в сторону, чем увеличить мощность.
Температура основания
Магнит и светильник размещают с учётом допустимых условий эксплуатации. Горячие поверхности и близость нагретых труб сообщают при согласовании комплекта.
Доступ к арматуре
Крепление не должно мешать повороту рукояток, открыванию оборудования и подходу с инструментом. Кабель прокладывают вне горячих и подвижных частей.
Подбор комплекта для местного освещения котельной
Отметьте точки осмотра и оборудование, которому требуется дополнительный свет. Сделайте фотографии этих мест вместе с возможными основаниями для магнита. Укажите температуру, параметры источника 36 В и длину кабеля. Если прибор планируют регулярно переставлять, опишите все предполагаемые позиции.
Изучите светильники на магнитном держателе, исполнения на 36 В и характеристики магнитного держателя. Сравните магнитное крепление на буровой установке и стационарный свет в насосном отделении. Эти примеры помогают выбрать между переставляемой и постоянной точкой. Магнитные держатели поставляются со светильниками СОЮЗ; состав комплекта согласуют по задаче. Силу сцепления проверяют с учётом реальной поверхности и положения прибора.
Документы для света у технического оборудования
Раздел нормы освещённости помогает определить требования к операциям контроля. IES-файлы используют для расчёта выбранной зоны, а кривые силы света объясняют широкое распределение 120°. При близкой установке важно учитывать направление взгляда и отражения, а не ограничиваться оценкой общей яркости фотографии.
Сверьте маркировку СОЮЗ и технический паспорт: здесь применяется переменное питание 36 В, рабочий диапазон 32–42 В. При подборе укажите требования конкретной зоны котельной к исполнению оборудования. Степень IP67 описывает защиту оболочки и не является обозначением взрывозащиты. Условия размещения, крепления и прокладки кабеля согласуют вместе с электрическими параметрами, чтобы комплект соответствовал месту применения.
