Светильник 36 В на магнитном держателе у оборудования
СОЮЗ 23-20/1-67 на 36 В AC закреплён на магнитном держателе у оборудования. Фотографии крупным планом показывают соединение магнита со скобой и возможность направить местный свет.
Проект реализован на светильниках:
Решение на объекте
Крепление, которое помогает выбрать точку света

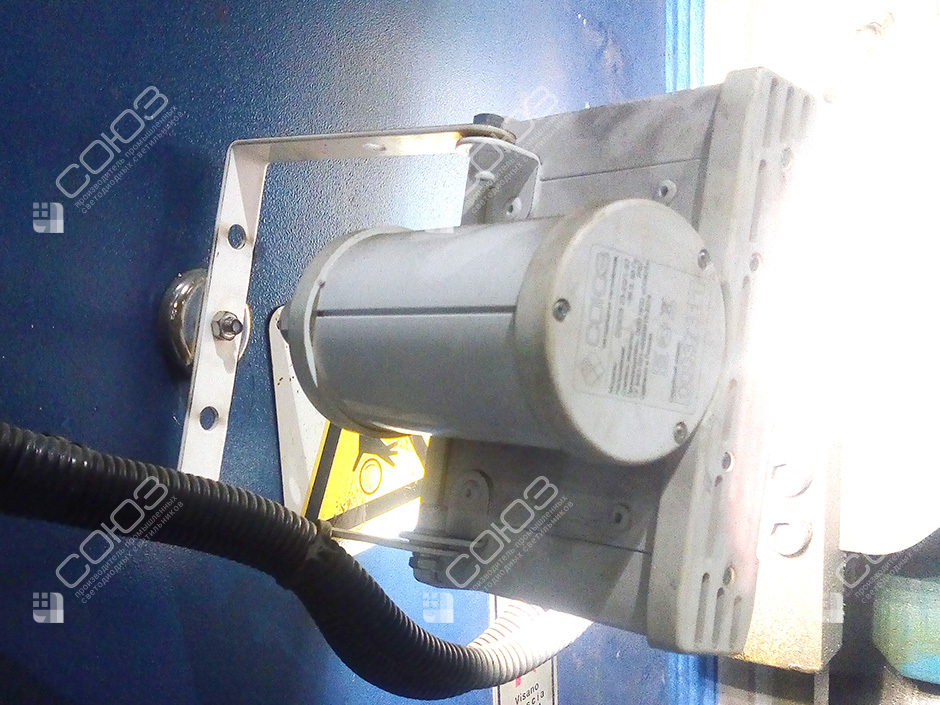

Главная деталь этого проекта — сам узел установки. На крупном плане видны магнит на вертикальной поверхности, поворотная скоба и корпус светильника. Такой ракурс полезен при выборе местного освещения: можно понять, сколько пространства занимает прибор и каким образом его направление меняется относительно основания.
Магнитный держатель связывает скобу с подходящей стальной поверхностью. Светильник не приходится размещать на рабочем столе или удерживать рукой. Это позволяет подобрать положение рядом с оборудованием, когда свет сверху закрывают выступающие узлы. Однако удобство перестановки не означает, что подходит любая поверхность: необходимо проверить материал, плоскость контакта и удержание всего комплекта в выбранной ориентации, включая воздействие кабеля.
Оборудование проекта
СОЮЗ 23-20/1-67 (36В)
Компактный корпус на поворотной скобе; номинальное питание 36 В переменного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Разбираем конструкцию крепления

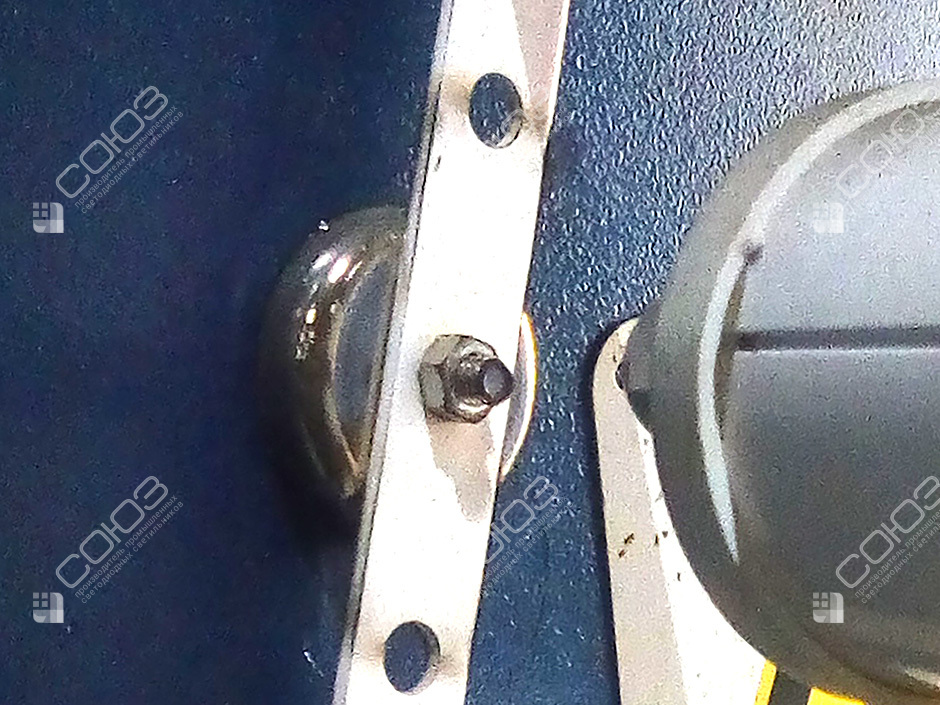

Магнит и основание
Для сцепления нужна подходящая стальная поверхность. Краска, загрязнение, неровности и толщина основания влияют на фактическое удержание установленного светильника.

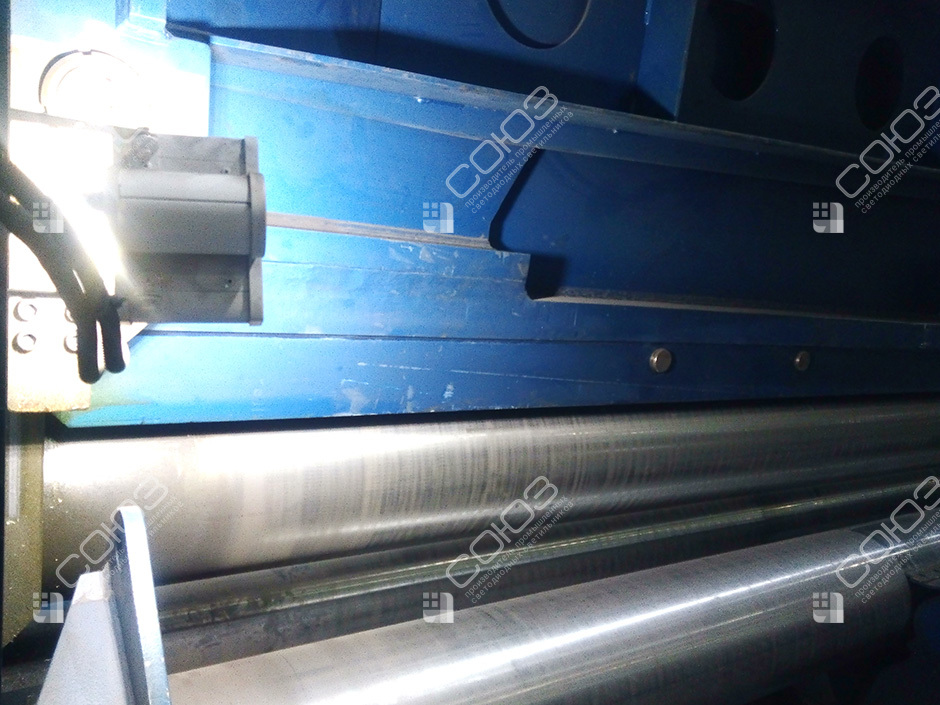

Скоба и направление

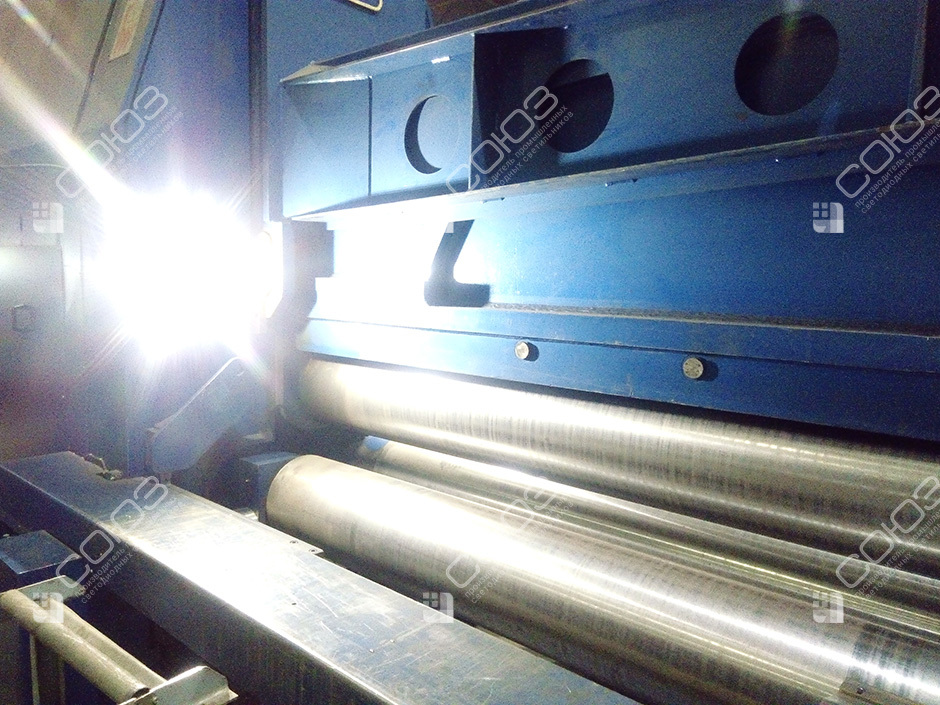

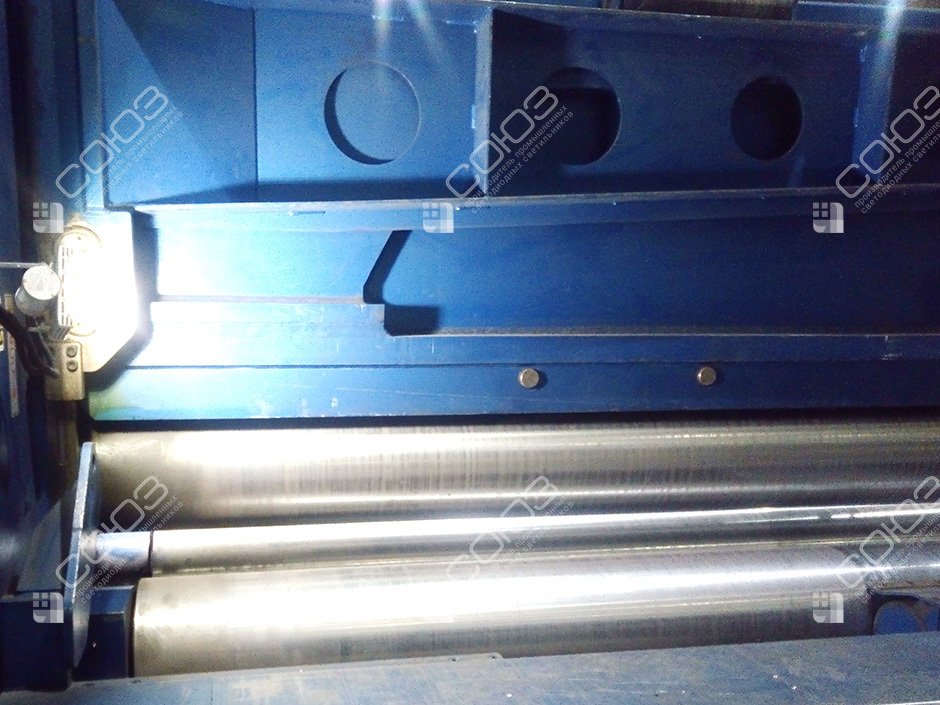

После выбора точки корпус направляют на рабочую поверхность и фиксируют. Свет не должен отражаться в глаза от блестящей детали или закрываться рукой оператора.
Запас для обслуживания
Оставляют доступ к крепежу и возможность снять комплект. Провод размещают так, чтобы при повороте корпуса он не натягивался и не пережимался.
Выбор магнитного комплекта для рабочего места
Посмотрите параметры магнитного держателя, варианты светильников на магните и исполнения на 36 В. В карточке держателя указана сила сцепления 60 кг; её нельзя считать допустимой нагрузкой в любых условиях установки. Для вертикальной, окрашенной или тонкой поверхности удержание оценивают отдельно.
Похожий принцип применяется в проектах местного освещения котельной и освещения буровой на магнитном держателе. Сравнение помогает заранее выбрать доступную сторону крепления и направление света. Для подбора пришлите крупный план основания, размеры свободного пространства и фотографию рабочего узла. Укажите, предполагается ли постоянное положение или регулярная перестановка между несколькими точками обслуживания.
Как связать крепление, оптику и питание
Сначала сверяют маркировку СОЮЗ и технический паспорт: в данном проекте используется питание 36 В переменного тока, рабочий диапазон 32–42 В AC. Магнитный держатель не определяет электрическое исполнение светильника. Внешне похожие корпуса могут требовать другого источника, поэтому напряжение проверяют по маркировке конкретного прибора.
Для определения требований к рабочему месту пригодятся нормы освещённости. Кривые силы света помогут оценить широкий охват 120°, а IES-файлы — выполнить расчёт на нужной поверхности. Положение магнита и направление корпуса рассматривают совместно: удобная точка крепления должна обеспечивать полезный свет на детали. Если основание ограничивает наведение, лучше пересмотреть монтаж, чем пытаться компенсировать неверное направление повышением мощности. Держатель поставляется только вместе со светильниками СОЮЗ; комплектацию согласуют при заказе.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём светильник и магнитное крепление
Покажите основание и рабочий участок, укажите питание и необходимость перестановки. Поможем подобрать комплект, который удобно закрепить и направить на нужную поверхность.
