Местное освещение под капотом светильником 12 В на магните
Светильник СОЮЗ 23-20/1-67 на 12 В с магнитным держателем освещает подкапотное пространство автомобиля. На фотографиях — расположение прибора, направление света и доступ к узлам при обслуживании.
Проект реализован на светильниках:
Решение на объекте
Свет рядом с узлом, который нужно осмотреть

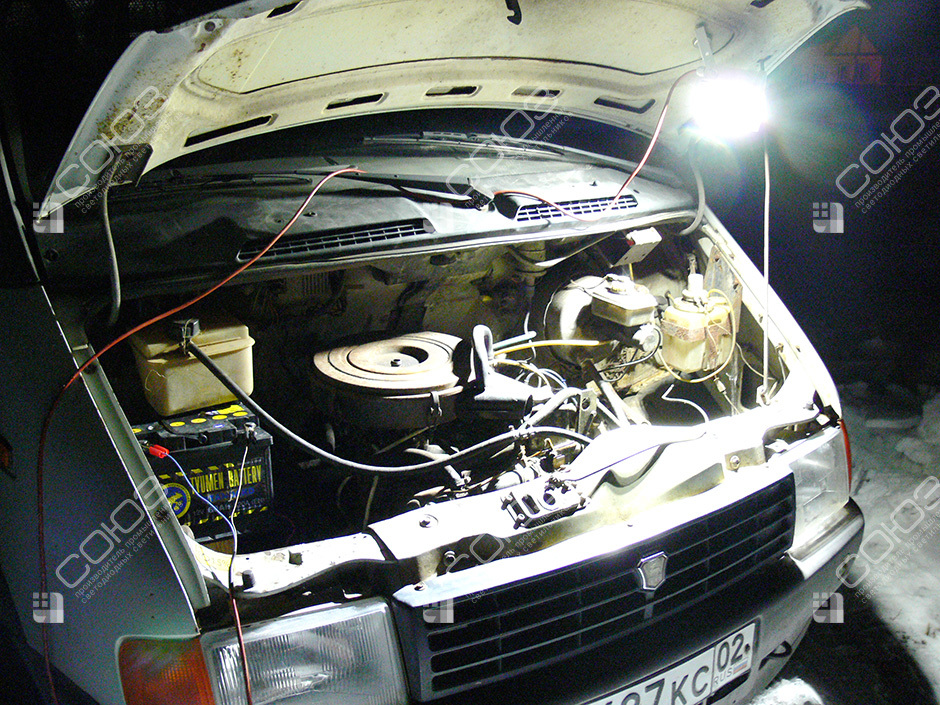

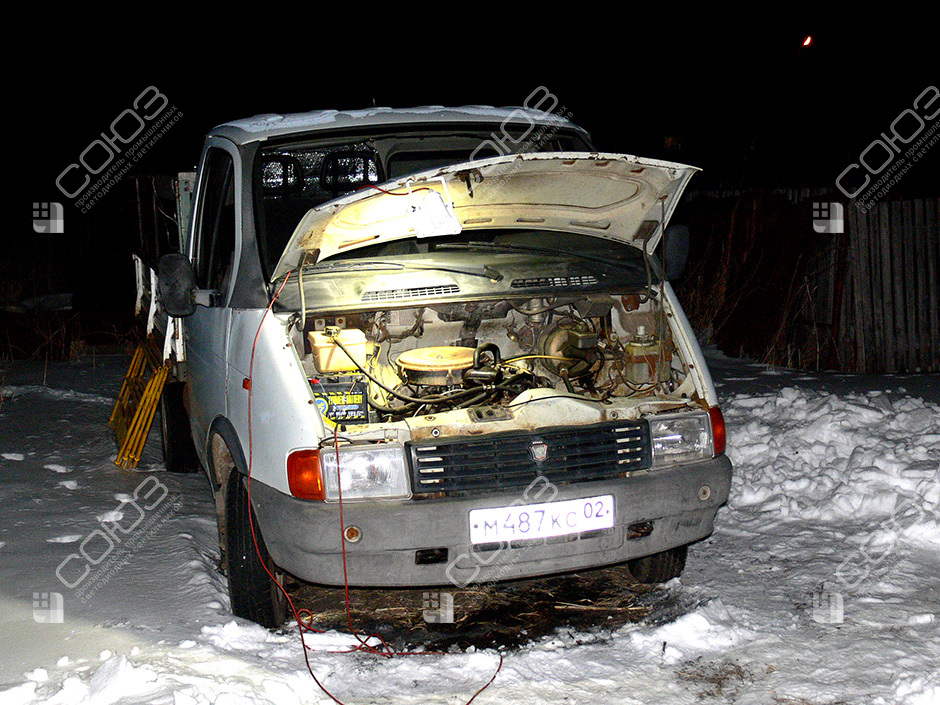

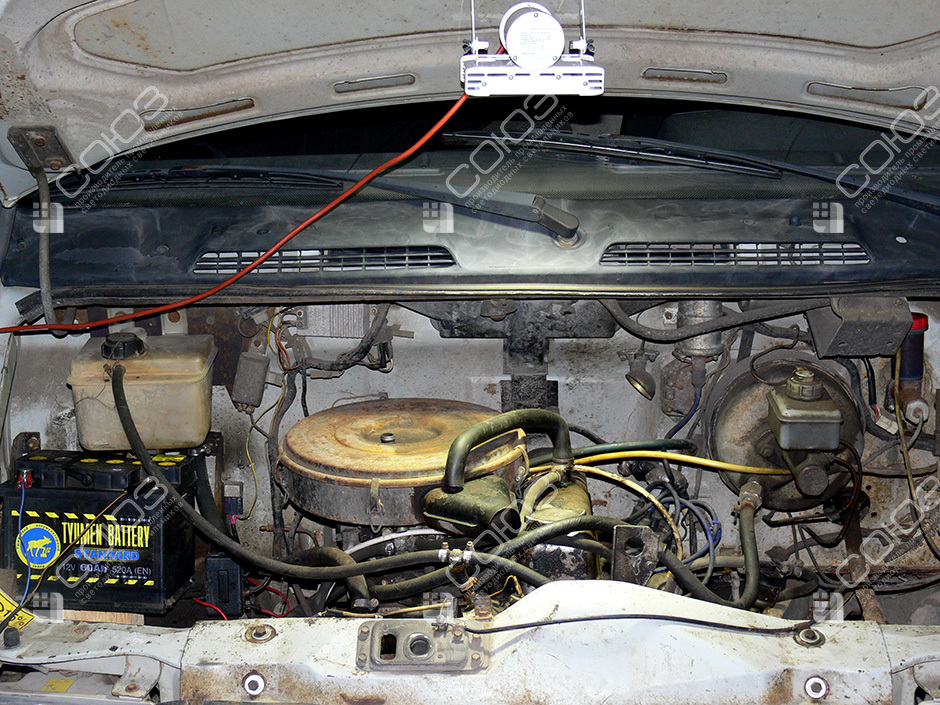

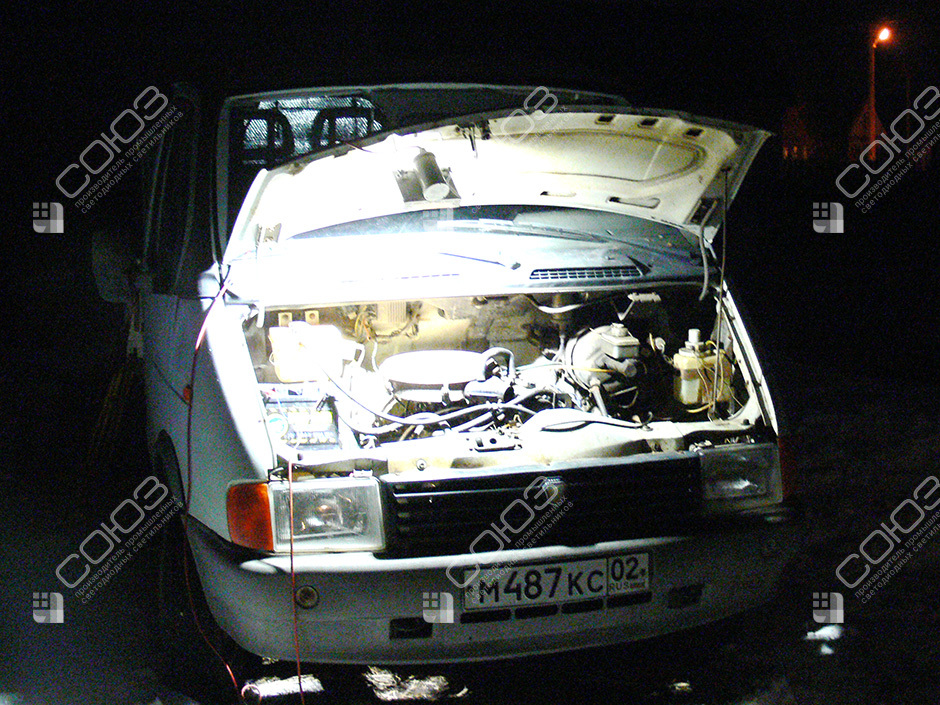

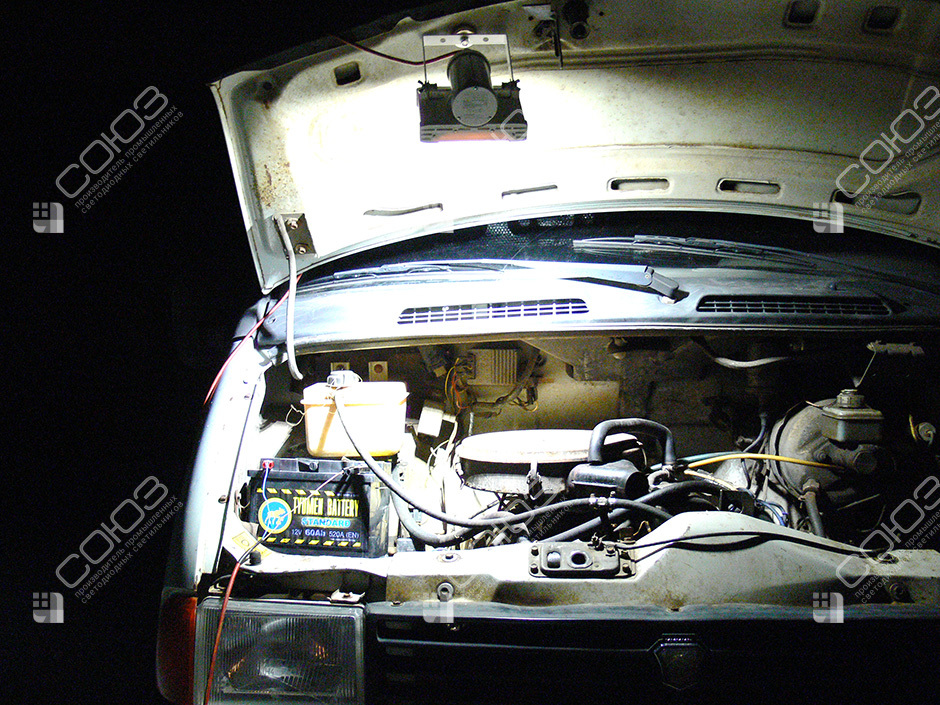

Открытый капот хорошо показывает ограничение общего освещения гаража: сверху может быть светло, а между двигателем, аккумулятором и стенками моторного отсека остаются тени. В этом проекте компактный светильник перенесён непосредственно к автомобилю. На первом снимке он расположен у края поднятого капота и направлен внутрь моторного отсека.

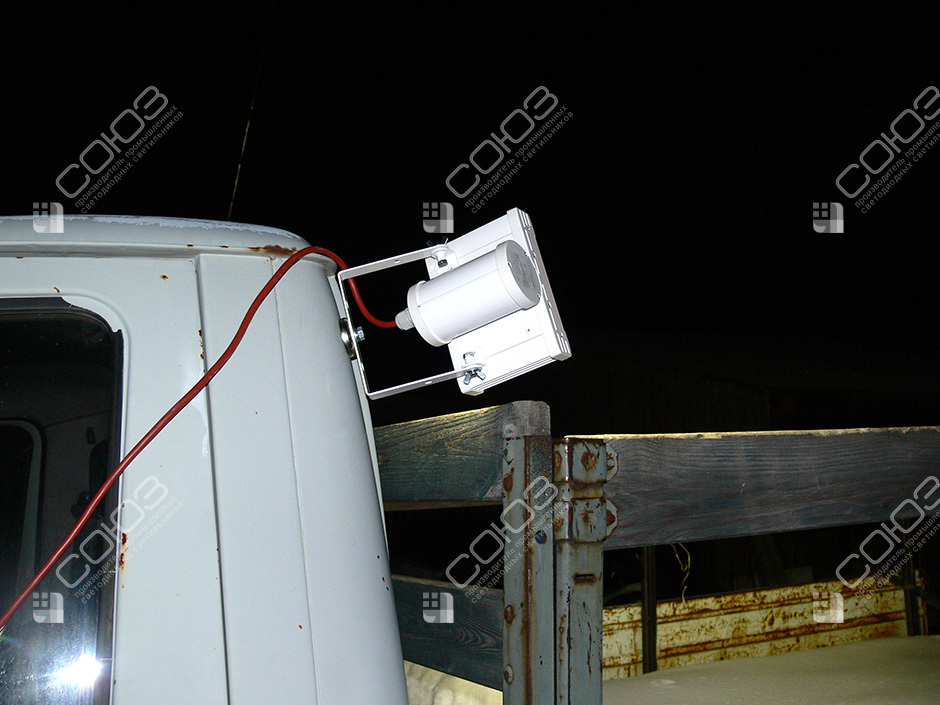

Магнитное крепление позволяет подобрать точку на подходящей стальной поверхности, не занимая руку фонарём. Поворот корпуса помогает изменить направление при переходе от одного узла к другому. При этом важна позиция самого механика: если свет идёт из-за спины, руки и инструмент снова закрывают нужную поверхность. Установку оценивают именно с места работы, а не только со стороны ворот гаража.
Оборудование проекта
СОЮЗ 23-20/1-67 (12В)

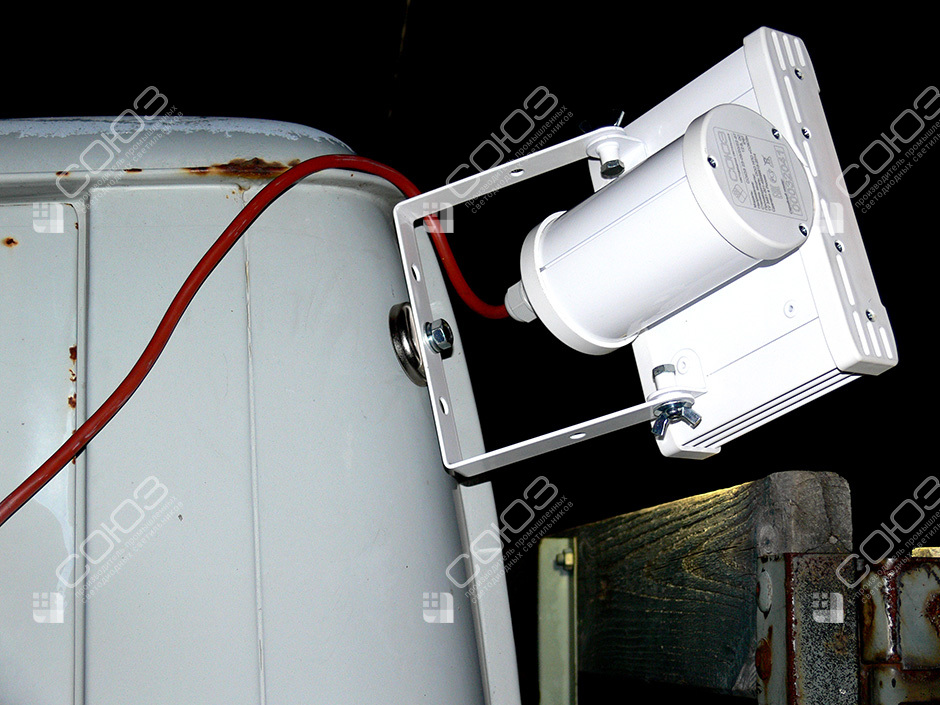

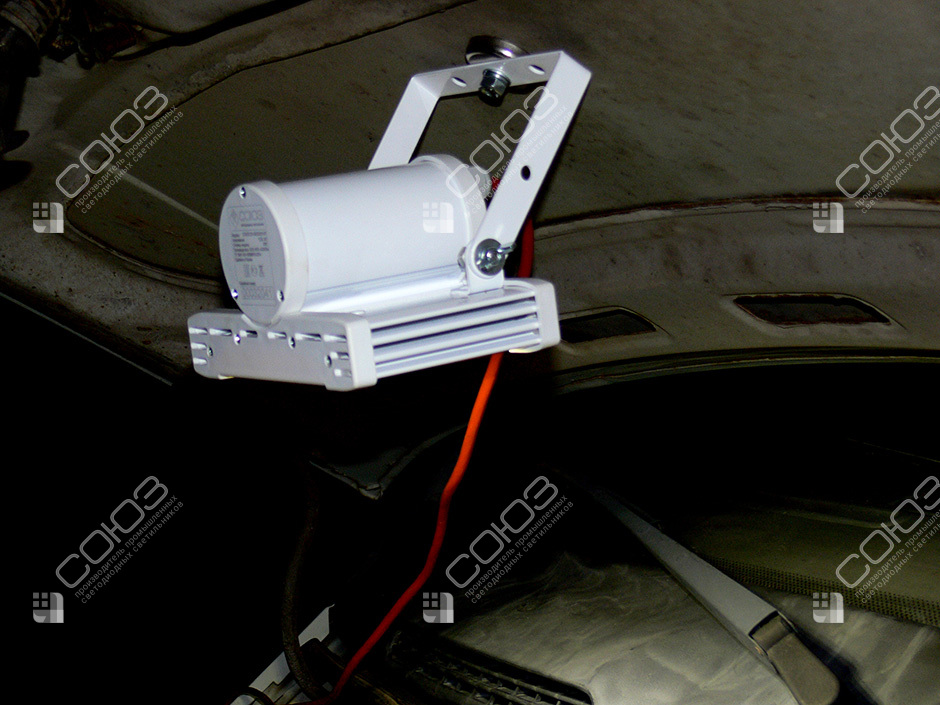

Компактный корпус на поворотной скобе; номинальное питание 12 В постоянного тока. Угол 120° формируют светодиоды без вторичных линз. Алюминиевый корпус отводит тепло, защитный экран выполнен из оптического поликарбоната. Исполнение IP67; параметры подключения и эксплуатации приведены в карточке модели.
Что важно при работе под капотом
Свободные руки
Светильник закрепляют до начала обслуживания. Он должен освещать соединение или крепёж, оставляя место для инструмента и не мешая устойчивому положению капота.
Точка крепления
Магнит работает с подходящей стальной основой. Загрязнение, толщина металла и покрытие влияют на удержание; надёжность проверяют в выбранном положении.
Прокладка провода
Кабель выводят из зоны ремней, вентилятора и горячих деталей. Запас длины предусматривают так, чтобы провод не тянул корпус при перемещении механика.
Как выбрать комплект для своего автомобиля
Начните с раздела светильников на 12 В, затем посмотрите варианты местного света на магните и параметры самого магнитного держателя. Держатель поставляется в комплекте со светильником СОЮЗ; возможность установки проверяют по доступной поверхности, а не по названию автомобиля.
Для сравнения полезны переносной свет у колеса автомобиля и подсветка участка монтажа на 12 В. Первый пример помогает оценить перестановку прибора, второй — работу с близкими деталями. Пришлите фотографии моторного отсека с двух сторон, расстояние до рабочих узлов и данные источника питания. Если обслуживаются разные машины, укажите наиболее тесный отсек и самые удалённые точки осмотра.
Питание и видимость мелких деталей
Модель рассчитана на 11–18 В постоянного тока. Перед включением проверьте маркировку СОЮЗ и технический паспорт: красный провод подключают к плюсу, чёрный — к минусу; защиты от переполюсовки нет. Способ подключения и защиту цепи согласуют для конкретного источника питания. Само наличие аккумулятора ещё не определяет готовую схему переносного освещения.
Для оснащения рабочего поста изучите нормы освещённости. Они помогают сформулировать требования к видимости при обслуживании. Кривые силы света объясняют широкий охват 120°, а IES-файлы позволяют оценить освещение выбранной поверхности в расчёте. Не ориентируйтесь только на яркость фотографии: металл и окрашенные детали отражают свет по-разному. После установки проверяют блики, тени от рук и доступность крепежа в глубине отсека.
Изготовление и поддержка
Познакомьтесь с тем, как устроено производство НПО «СОЮЗ», и изучите условия пятилетней гарантии. При обращении укажите модель и условия установки: это поможет согласовать комплектацию и документы для вашего объекта.
Подберём свет для обслуживания автомобиля
Отправьте фотографии подкапотного пространства и сведения о питании 12 В. Подберём светильник и обсудим крепление, удобное для ваших рабочих операций.
